Qiancheng, produsen kabel China, memasokKawat Bulat Berinsulasi PVC Aluminiumuntuk distribusi daya tegangan rendah tetap dan aplikasi perkabelan konstruksi. Dilengkapi konduktor aluminium, isolasi PVC, dan selubung luar pelindung, kabel ini menggabungkan konstruksi ringan dengan isolasi listrik praktis. Memahami spesifikasi, persyaratan pemasangan, dan karakteristik kinerjanya membantu para insinyur, kontraktor, dan tim pengadaan memilih kabel yang tepat untuk sistem kelistrikan yang dapat diandalkan.
Kawat bundar berisolasi Aluminium PVC dirancang untuk instalasi listrik tetap di mana berat konduktor, perlindungan isolasi, dan biaya proyek merupakan pertimbangan penting. Model BLVV Qiancheng dilengkapi konduktor aluminium inti tunggal dengan insulasi PVC dan selubung PVC luar, dengan nilai 300/500V. Penampang konduktor yang tersedia berkisar dari 2,5 mm² hingga 70 mm² dalam spesifikasi yang tercantum. Panduan ini menjelaskan konstruksi kabel, parameter teknis, manfaat utama, skenario aplikasi, kriteria pemilihan, dan tindakan pencegahan pemasangan untuk membantu pembeli membuat keputusan yang tepat.

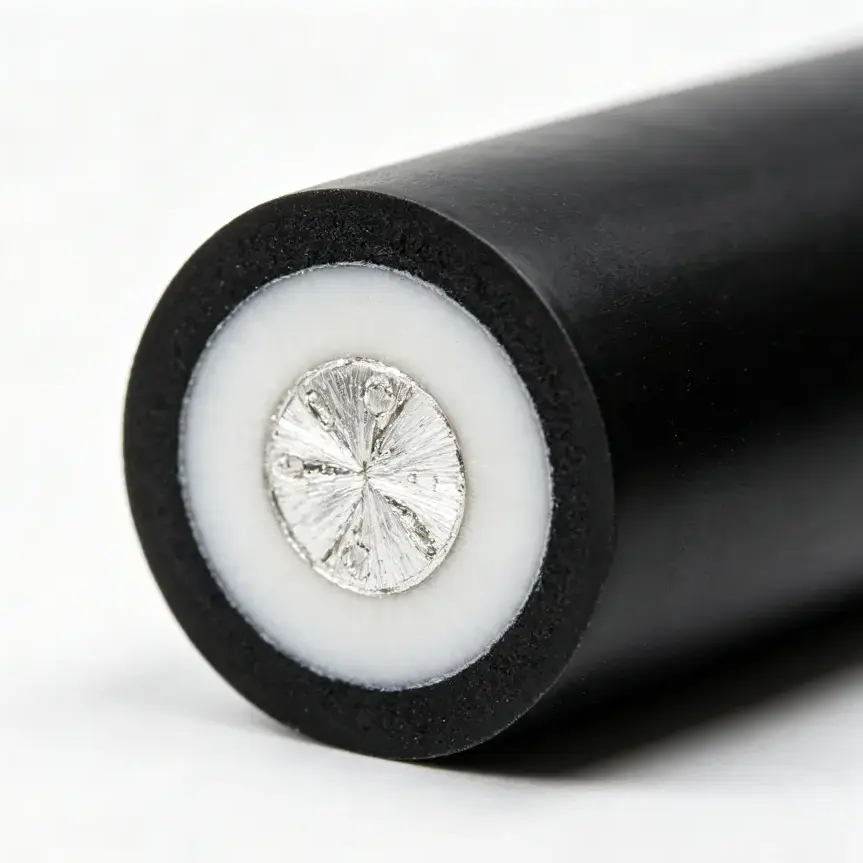

Kawat bulat berinsulasi Aluminium PVC merupakan kabel listrik yang menggunakan bahan penghantar alumunium dan bahan penghantar berbahan polivinil klorida (PVC) sebagai insulasinya. Dalam konstruksi BLVV yang ditawarkan oleh Qiancheng, selubung luar PVC memberikan lapisan pelindung tambahan di sekitar konduktor berinsulasi.
Kabel ini dirancang untuk instalasi listrik tetap bertegangan rendah. Tegangan pengenalnya adalah 300/500V, sehingga penerapan yang benar dan kepatuhan terhadap peraturan kelistrikan setempat menjadi penting saat menentukannya untuk suatu proyek.
Kombinasi aluminium dan PVC memenuhi beberapa persyaratan praktis:
Penting untuk membedakan produk ini dari kabel aluminium dengan insulasi XLPE, kabel listrik lapis baja, dan kabel fleksibel. Peringkat kelistrikan, batas suhu, karakteristik mekanis, dan metode pemasangannya mungkin berbeda secara signifikan.
Untuk informasi spesifik produk, kunjungi halaman produk Kawat Bulat Berinsulasi PVC Aluminium Qiancheng.
Kinerja kabel bergantung pada interaksi antara konduktor, insulasi, dan selubung luarnya. Setiap komponen memiliki fungsi yang berbeda, dan struktur lengkapnya harus memenuhi persyaratan pemasangan yang dimaksudkan.
Konduktor aluminium membawa arus listrik melalui rangkaian. Dibandingkan dengan tembaga, aluminium memiliki volume yang lebih ringan, sehingga bermanfaat saat menangani kabel yang panjang atau mengangkut kabel dalam jumlah besar. Namun, aluminium memiliki resistivitas listrik yang lebih tinggi dibandingkan tembaga, sehingga ukuran konduktor harus memperhitungkan arus, penurunan tegangan, dan kondisi pemasangan.
Insulasi PVC primer mengelilingi konduktor dan menyediakan pemisahan listrik. Ketebalannya harus sesuai dengan desain kabel yang ditentukan dan standar produk yang berlaku. Insulasi yang rusak, suhu pengoperasian yang tidak sesuai, atau pemasangan yang salah dapat membahayakan keselamatan kelistrikan.
Selubung PVC eksternal menambahkan lapisan perlindungan terhadap kontak mekanis biasa dan paparan lingkungan. Meskipun PVC dapat memberikan ketahanan yang berguna terhadap kelembapan dan abrasi, tingkat perlindungan sebenarnya bergantung pada formulasi material, desain kabel, dan lingkungan pengoperasian. Selubung PVC biasa tidak secara otomatis dianggap memberikan ketahanan terhadap sinar UV, kinerja tahan api, atau kesesuaian untuk penguburan langsung.
Konstruksi bulat inti tunggal yang dihasilkan ditujukan untuk aplikasi perkabelan tetap yang sesuai daripada penggunaan tidak terbatas di setiap lingkungan dalam atau luar ruangan.
Data teknis harus ditinjau sebelum memesan kabel listrik apa pun. Tabel berikut merangkum spesifikasi BLVV yang diterbitkan oleh Qiancheng. Nilai adalah dimensi referensi produk, bukan peringkat universal untuk setiap kabel aluminium PVC.
| Penampang Nominal | Jumlah Kawat Konduktor Minimum | Ketebalan Isolasi (mm) | Ketebalan Selubung (mm) | Diameter Luar Maksimum (mm) | Berat Referensi (kg/km) |
|---|---|---|---|---|---|
| 1 × 2,5 mm² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 mm² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 mm² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 mm² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 mm² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 mm² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 mm² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 mm² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 mm² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
Catatan spesifikasi penting:Tabel yang dipublikasikan mengidentifikasi jumlah minimum kabel konduktor untuk setiap ukuran. Pembeli harus mengonfirmasi konstruksi konduktor yang tepat, standar yang berlaku, suhu pengoperasian terukur, kapasitas hantar arus, dan laporan pengujian apa pun yang diperlukan dengan pemasok sebelum melakukan pemesanan.
Misalnya, diameter luar dan berat referensi berguna untuk memperkirakan ruang perutean kabel, beban transportasi, dan jumlah material. Mereka tidak secara independen menentukan apakah suatu kabel dapat dengan aman membawa beban listrik tertentu.
Kepadatan aluminium yang rendah merupakan keuntungan praktis dalam proyek yang melibatkan jumlah kabel besar. Dibandingkan dengan konduktor tembaga dengan fungsi kelistrikan yang setara, konduktor aluminium dengan ukuran yang sesuai dapat mengurangi berat konduktor. Perbandingan berat kabel akhir harus menggunakan ukuran konduktor yang sesuai secara elektrik, bukan hanya membandingkan luas penampang yang sama.
Insulasi dan selubung luar menjalankan fungsi yang saling melengkapi. Insulasi primer memberikan pemisahan listrik, sedangkan selubung menambah perlindungan eksternal. Pengaturan ini dapat berguna dalam instalasi tetap dimana kabel dipasang sesuai dengan kondisi pengenalnya dan terlindung dari tekanan mekanis yang berlebihan.
Kisaran yang tercantum dari 2,5 mm² hingga 70 mm² memberi pembeli beberapa opsi untuk kebutuhan sirkuit yang berbeda. Konduktor yang lebih kecil mungkin cocok untuk rangkaian beban yang relatif rendah, sedangkan konduktor yang lebih besar dapat dipertimbangkan untuk beban yang lebih tinggi atau rute kabel yang lebih panjang. Seleksi akhir harus berdasarkan perhitungan teknik dan peraturan yang berlaku.
Opsi ukuran reguler dapat menyederhanakan perbandingan spesifikasi dan perencanaan material. Untuk proyek yang memerlukan pilihan bahan dengan panjang, jumlah, kemasan, atau bahan tahan api tertentu, pembeli harus mengonfirmasi ketersediaan dan persyaratan teknis dengan Qiancheng sebelum produksi atau pengiriman.
Keuntungan ini paling berarti bila kabel disesuaikan dengan aplikasi yang dimaksudkan. Tidak ada bahan konduktor atau struktur insulasi yang dapat mengimbangi kesalahan ukuran, sambungan yang buruk, atau kondisi pemasangan yang tidak sesuai.
Kabel BLVV Qiancheng ditujukan untuk aplikasi kabel tegangan rendah tetap yang sesuai. Bergantung pada peraturan yang berlaku dan spesifikasi produk yang dikonfirmasi, potensi penggunaan meliputi:
Sebelum menentukan kabel untuk pemasangan di luar ruangan, periksa apakah formulasi PVC tertentu dan desain kabel disetujui untuk antisipasi paparan. Untuk penguburan langsung, lingkungan berdampak tinggi, lokasi berbahaya, atau aplikasi yang memerlukan klasifikasi kinerja kebakaran tertentu, mungkin diperlukan kabel yang dirancang khusus dan disertifikasi dengan tepat.
Memilih kabel yang sesuai memerlukan lebih dari sekadar mencocokkan luas penampang nominal dengan arus yang diharapkan. Proses pemilihan yang andal mempertimbangkan rangkaian listrik lengkap dan lingkungan pemasangannya.
Pastikan peringkat 300/500V sesuai untuk sirkuit dan kode kelistrikan yang berlaku. Jangan berasumsi bahwa suatu kabel cocok untuk kelas tegangan yang berbeda hanya karena konstruksi fisiknya terlihat serupa.
Tentukan arus beban yang diharapkan, panjang rangkaian, suhu sekitar, metode pemasangan, pengelompokan dengan kabel lain, dan penurunan tegangan yang diijinkan. Resistansi listrik aluminium lebih tinggi dibandingkan tembaga, sehingga substitusi ukuran demi ukuran secara langsung mungkin tidak tepat.
Identifikasi potensi paparan terhadap kelembapan, sinar matahari, bahan kimia, abrasi, benturan, dan panas. Konfirmasikan apakah saluran tambahan, trunking, dukungan, atau perlindungan mekanis diperlukan.
Konduktor aluminium memerlukan terminal dan konektor yang khusus cocok untuk aluminium. Konfirmasikan ukuran konduktor yang diizinkan, bahan terminal, metode persiapan, dan torsi pengencang. Sambungan yang salah dapat menyebabkan resistensi yang berlebihan dan panas berlebih.
Sebelum mengonfirmasi pesanan, mintalah lembar data teknis, standar produk yang berlaku, dokumentasi pengujian, detail pengemasan, dan jadwal pengiriman. Untuk proyek yang lebih besar, pastikan bahwa penandaan kabel dan dokumentasi batch yang disertakan sesuai dengan spesifikasi yang disetujui.
Pemasangan yang benar sangat penting untuk mencapai kinerja kelistrikan yang andal. Bahkan kabel yang diproduksi dengan spesifikasi yang benar dapat menjadi tidak aman jika dipasang atau diputus dengan tidak benar.
Jika konduktor aluminium terhubung ke konduktor tembaga, gunakan konektor yang disetujui yang dirancang untuk kombinasi bahan tertentu. Metode penyambungan harus memperhatikan kompatibilitas, resistansi kontak, dan persyaratan persiapan apa pun yang ditentukan oleh produsen konektor.
Untuk proyek dengan persyaratan keselamatan kebakaran yang tinggi, konfirmasikan klasifikasi tahan api yang tepat dan bukti uji pendukung. Selubung PVC saja tidak membuktikan bahwa kabel tersebut memenuhi standar keselamatan kebakaran tertentu.
Deskripsi produk yang dipublikasikan menentukan tegangan pengenal 300/500V. Selalu verifikasi penandaan produk dan dokumentasi terhadap persyaratan sirkuit yang dimaksud sebelum pemasangan.
Aluminium menawarkan kepadatan yang lebih rendah dan dapat mengurangi berat konduktor, sehingga berguna untuk penanganan dan transportasi. Namun aluminium memiliki resistivitas listrik yang lebih tinggi dibandingkan tembaga. Oleh karena itu, ukuran konduktor, kompatibilitas terminal, dan persyaratan pemasangan harus dievaluasi dengan cermat.
Tabel spesifikasi BLVV yang diterbitkan Qiancheng mencantumkan penampang nominal 2,5, 4, 6, 10, 16, 25, 35, 50, dan 70 mm². Konfirmasikan ketersediaan saat ini dan persyaratan ukuran atau panjang khusus apa pun secara langsung dengan pemasok.
Ini mungkin cocok untuk aplikasi kabel tetap luar ruangan tertentu jika spesifikasi produk dan kondisi pemasangan memungkinkan. Sinar matahari langsung, paparan air, suhu, dan kerusakan mekanis harus dinilai. Jangan berasumsi bahwa semua kabel berselubung PVC cocok untuk paparan sinar UV dalam waktu lama atau terkubur langsung.
Tidak. Performa tahan api bergantung pada formulasi material spesifik, desain kabel, dan standar pengujian yang berlaku. Jika kinerja tahan api diperlukan, mintalah konfirmasi versi yang disediakan dan dokumentasi pengujian pendukungnya.
Pemilihan harus mempertimbangkan arus beban, panjang kabel, penurunan tegangan, suhu sekitar, metode pemasangan, pengelompokan kabel, dan kebutuhan listrik setempat. Perancang kelistrikan yang berkualifikasi harus memverifikasi ukuran akhir konduktor daripada hanya mengandalkan penampang nominal saja.
Menyediakan model kabel, tegangan pengenal, penampang konduktor, panjang yang dibutuhkan, jumlah total, lingkungan pemasangan, standar yang berlaku, pasar tujuan, persyaratan pengemasan, dan persyaratan kinerja khusus apa pun. Informasi ini membantu pemasok menilai kompatibilitas spesifikasi dan menyiapkan penawaran harga yang lebih akurat.
Kawat bundar berinsulasi PVC aluminium adalah pilihan praktis untuk instalasi tegangan rendah tetap yang sesuai yang memerlukan konduktor ringan dan struktur insulasi dan selubung PVC pelindung. Spesifikasi yang berhasil tidak hanya bergantung pada harga: peringkat tegangan, ukuran konduktor, kompatibilitas sambungan, paparan lingkungan, dan dokumentasi kepatuhan, semuanya memengaruhi kinerja jangka panjang.
Qiancheng menyediakan spesifikasi kabel BLVV untuk evaluasi proyek, dengan ukuran konduktor terdaftar dari 2,5 mm² hingga 70 mm². Jika Anda mencari kabel untuk gedung, pabrik, atau proyek distribusi listrik, tinjau persyaratan teknis Anda sebelum memilih model akhir. Kunjungi halaman produk Kawat Bulat Berisolasi PVC Aluminium untuk meninjau informasi yang tersediaHubungi kamidengan ukuran, voltase, kuantitas, kondisi pemasangan, dan tujuan pengiriman yang Anda butuhkan. Tim Qiancheng dapat membantu Anda mendiskusikan spesifikasi dan detail penawaran yang sesuai untuk proyek Anda.
