Kabel Daya Berinsulasi XLPE 8,7/15kV

Kabel Daya Terisolasi XLPE Qiancheng 8.7/15kV digunakan dalam sistem distribusi daya tegangan menengah kelas 15kV, termasuk instalasi baru, peningkatan jaringan, dan proyek pembangkit listrik industri. Rangkaian produk ini mencakup opsi konduktor tembaga dan aluminium, luas penampang berbeda, dan konstruksi lapis baja atau non-lapis baja. Qiancheng menyimpan catatan pengujian dan produksi internal untuk mendukung inspeksi, identifikasi batch, dan penelusuran produk.

Konstruksi dan Fitur Produk

Isolasi XLPE dan Kinerja Listrik

Insulasi XLPE memiliki kehilangan dielektrik yang lebih rendah dibandingkan isolasi PVC konvensional dan banyak digunakan dalam sistem kabel tegangan menengah. Struktur ikatan silangnya memberikan karakteristik termal dan listrik yang diperlukan untuk pengoperasian berkelanjutan pada tingkat tegangan tertentu. Data produksi yang disediakan menetapkan toleransi ketebalan insulasi sebesar ±0,05 mm, sedangkan toleransi aktual dan persyaratan pengujian harus diverifikasi terhadap spesifikasi produk yang berlaku.

Pelindung Logam untuk Operasi Tegangan Menengah

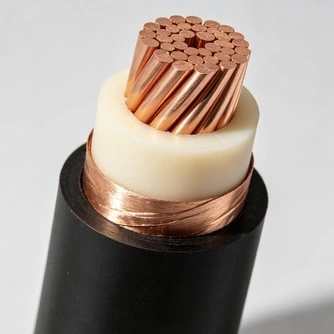

Kabel ini menggunakan struktur pelindung pita tembaga ganda dengan laju putaran tertentu ≥25%. Layar logam membentuk bagian dari sistem kontrol medan listrik kabel dan menyediakan jalur yang ditentukan untuk arus terkait gangguan sesuai dengan konstruksi yang dipilih. Pengujian pelepasan sebagian dan ketahanan tegangan dapat disertakan dalam inspeksi produk jadi sesuai dengan persyaratan teknis yang berlaku.

Konstruksi Rendah Asap Bebas Halogen Opsional

Opsi selubung rendah asap bebas halogen dapat ditentukan jika persyaratan kinerja kebakaran proyek memerlukan pengurangan asap dan emisi gas korosif selama pembakaran. Data teknis yang disediakan menyatakan transmisi cahaya ≥70% untuk kondisi pengujian yang berlaku. Untuk proyek dengan persyaratan persetujuan keselamatan kebakaran tertentu, standar yang diperlukan, laporan pengujian dan dokumentasi harus dikonfirmasi sebelum produksi.

Pilihan Konduktor Tembaga dan Aluminium

Konstruksi konduktor tembaga dan aluminium memungkinkan kabel disesuaikan dengan kebutuhan listrik, instalasi, dan biaya proyek yang berbeda. Tembaga memberikan konduktivitas listrik yang lebih tinggi, sedangkan aluminium dapat mengurangi berat konduktor dan dapat dipertimbangkan jika berat kabel dan logistik pemasangan jarak jauh penting. Pemilihan akhir harus mempertimbangkan ampacity, penurunan tegangan, panjang kabel, kondisi pemasangan, dan persyaratan terminasi.

Rentang Luas Penampang

Spesifikasi yang tercantum mencakup berbagai ukuran konduktor, dengan data yang disediakan mencakup konstruksi inti tunggal dan tiga inti. Ketersediaan, panjang produksi dan konfigurasi konduktor harus dikonfirmasi sesuai dengan spesifikasi yang diperlukan. Untuk pesanan proyek, bahan konduktor, luas penampang, susunan inti, konstruksi selubung dan panjang kabel harus dinyatakan dengan jelas dalam penyelidikan.

Opsi Pemasangan di Luar Ruangan dan Dikubur Langsung

Kabel dapat disuplai dalam konstruksi untuk baki kabel, terowongan, parit, dan aplikasi yang ditanam langsung. Jika diperlukan perlindungan mekanis tambahan, konstruksi lapis baja dapat dipertimbangkan. Bahan selubung, kondisi tanah, paparan sinar UV, kelembapan, kontak kimia, dan beban mekanis eksternal harus ditinjau bersama-sama daripada memilih kabel hanya berdasarkan peringkat voltase.

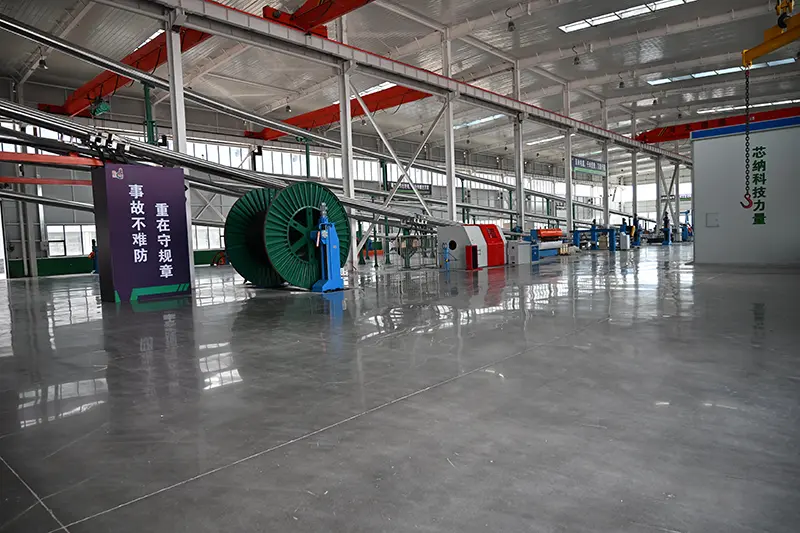

Produksi dan Inspeksi Kualitas

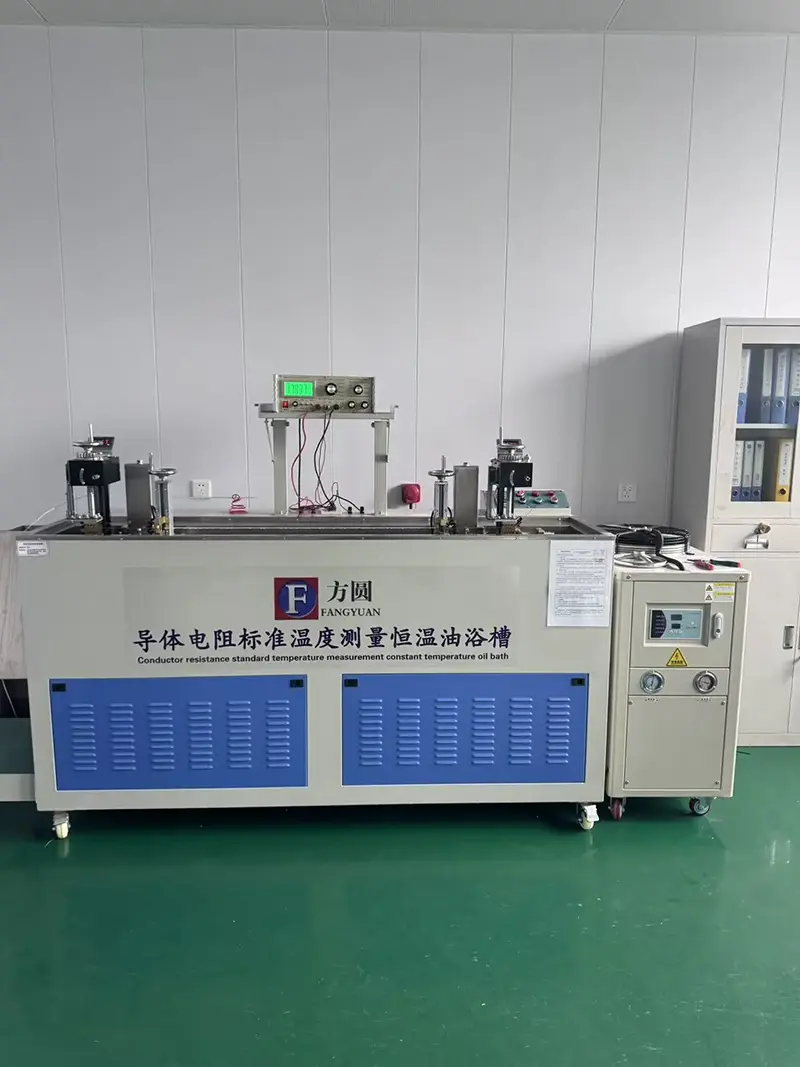

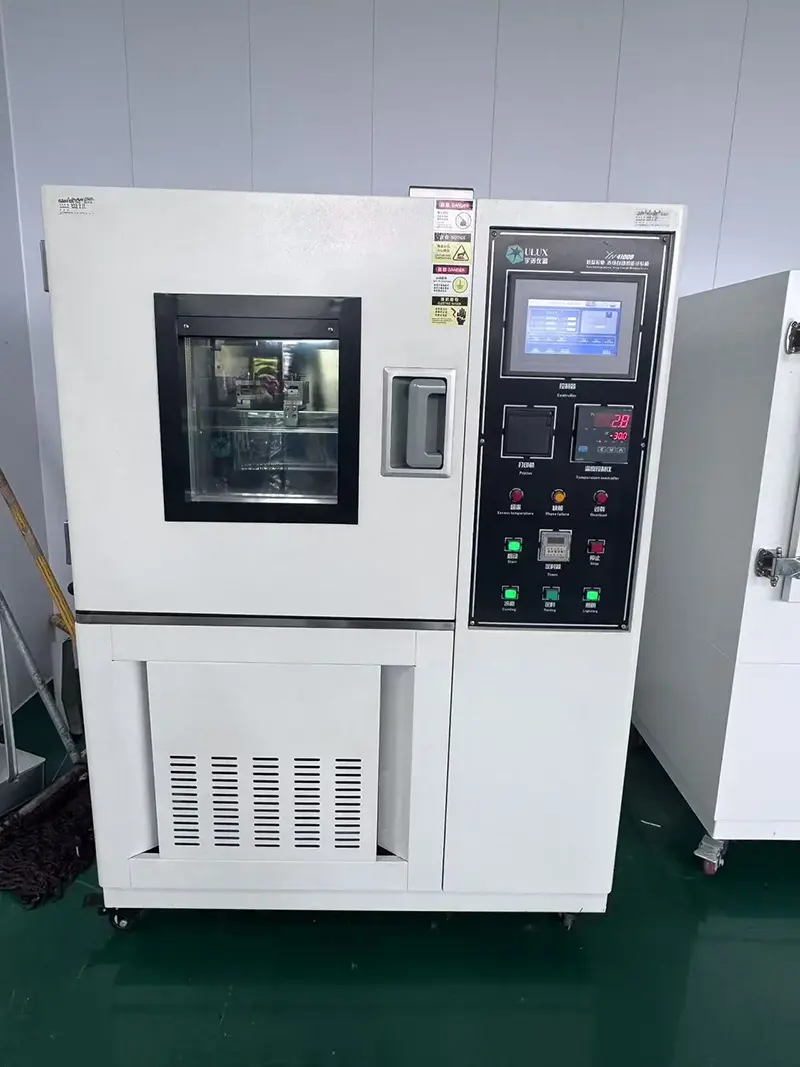

Qiancheng menyimpan catatan produksi dan pengujian produk kabel, dengan inspeksi yang mencakup persyaratan kelistrikan dan dimensi yang relevan sesuai dengan spesifikasi yang dipilih. Tergantung pada pesanannya, dokumentasi inspeksi dapat mencakup resistansi konduktor, pengujian terkait insulasi, hasil ketahanan tegangan, dan catatan pengujian lain yang ditentukan. Identifikasi batch mendukung ketertelusuran antara kabel jadi dan dokumentasi produksinya.

Spesifikasi Produk dan Parameter Teknis

Pertimbangan Rekayasa dan Seleksi

Isolasi dan Keandalan Listrik

Pemilihan kabel tegangan menengah memerlukan perhatian pada kondisi isolasi, kontrol medan listrik dan persyaratan uji kelistrikan yang berlaku untuk proyek. Insulasi XLPE dan sistem pelindung logam bekerja sama sebagai bagian dari struktur insulasi kabel. Untuk pemasangan di area lembab atau terkena bahan kimia, bahan selubung dan ketahanan lingkungan juga harus diperiksa daripada hanya mengandalkan nilai tegangan saja.

Persyaratan Kinerja Kebakaran

Untuk fasilitas angkutan kereta api, terowongan utilitas bawah tanah, rumah sakit dan infrastruktur tertutup lainnya, persyaratan kinerja kebakaran dapat mempengaruhi pilihan konstruksi selubung. Jika kabel rendah asap bebas halogen ditentukan, standar uji asap, nyala api, dan emisi gas yang diperlukan harus dikonfirmasikan dengan spesifikasi proyek sebelum memesan.

Pemilihan Konduktor untuk Kondisi Proyek

Versi tembaga dan aluminium harus dibandingkan menggunakan parameter kelistrikan dan pemasangan sebenarnya. Faktor-faktor penting termasuk resistansi konduktor, arus yang diizinkan, penurunan tegangan, berat kabel, panjang rute, metode terminasi, dan biaya pemasangan. Nilai ampacity dalam tabel teknis harus digunakan bersama dengan kondisi peletakan aktual proyek karena arus yang diijinkan bergantung pada instalasi dan faktor lingkungan.

Konsistensi Sampel, Produksi dan Inspeksi

Untuk pengadaan proyek, spesifikasi sampel harus sesuai dengan spesifikasi produksi akhir dalam bahan konduktor, luas penampang, konfigurasi inti, insulasi, selubung dan tegangan pengenal. Catatan pemeriksaan batch memberikan referensi praktis untuk memeriksa produk jadi terhadap persyaratan teknis yang disepakati sebelum pengiriman.

Dokumentasi Ekspor dan Penerimaan Proyek

Untuk proyek di luar negeri, dokumen teknis yang diperlukan harus diidentifikasi sebelum produksi. Tergantung pada kontrak dan persyaratan tujuan, paket dokumen dapat mencakup spesifikasi produk, laporan pengujian, catatan inspeksi dan sertifikat yang diperlukan oleh proyek atau peraturan yang berlaku. Dokumentasi berbahasa Mandarin dan Inggris dapat disiapkan jika diperlukan berdasarkan pesanan.

Metode Peletakan

Metode Peletakan dan Catatan Konstruksi

Kabel Daya Berisolasi Qiancheng 8.7/15kV XLPE dapat dipasang pada baki kabel, di terowongan kabel, parit kabel, dan saluran sesuai dengan konstruksi yang dipilih. Penguburan langsung dapat dipertimbangkan jika kondisi tanah dan mekanisnya sesuai; konstruksi lapis baja umumnya digunakan ketika perlindungan mekanis tambahan diperlukan.

Selama pemasangan, radius tekuk minimum yang ditentukan harus dipertahankan dan kabel harus dilindungi dari tepi tajam dan gaya tarikan yang berlebihan. Jika suhu sekitar di bawah 0℃, persyaratan pemasangan yang disertakan memerlukan pemanasan awal kabel di atas 5℃ sebelum pemasangan. Kabel AC inti tunggal tidak boleh dipasang secara terpisah di saluran baja karena pemanasan arus eddy yang diinduksi dapat mempengaruhi pengoperasian kabel.

Skenario Aplikasi

Distribusi Tenaga Industri dan Pertambangan

Aplikasi umum mencakup distribusi listrik tegangan menengah di pertambangan, pabrik kimia, dan fasilitas industri besar. Konstruksi akhir harus dipilih berdasarkan beban, rute pemasangan, paparan lingkungan dan tingkat perlindungan mekanis yang diperlukan.

Transportasi Perkotaan dan Infrastruktur Utilitas

Jaringan distribusi tegangan menengah di fasilitas angkutan kereta api dan terowongan utilitas bawah tanah mungkin memerlukan pertimbangan kinerja kebakaran tambahan. Jika spesifikasi proyek memerlukan pengurangan bahan bebas asap dan halogen, konstruksi selubung yang sesuai dapat ditentukan.

Jaringan Utilitas dan Gardu Induk

Kabel ini dapat diaplikasikan pada rangkaian distribusi dan transmisi tegangan menengah yang terkait dengan gardu induk baru, renovasi jaringan dan distribusi listrik regional. Ukuran konduktor dan metode pemasangan harus disesuaikan dengan beban yang dihitung dan kondisi rute.

Bangunan Umum dan Komersial

Rumah sakit, kompleks komersial dan bangunan besar lainnya mungkin menggunakan sistem kabel tegangan menengah untuk distribusi listrik internal atau masuk. Kinerja kebakaran, ruang perutean, perlindungan mekanis, dan akses pemeliharaan harus dipertimbangkan bersama-sama ketika menentukan konstruksi kabel.

Pertanyaan Umum

Q1: Apa fungsi pelindung pita tembaga ganda pada kabel tegangan menengah?

J: Pelindung pita tembaga merupakan bagian dari kontrol medan listrik dan sistem pembumian. Spesifikasi yang disediakan memberikan tingkat putaran pelindung sebesar ≥25%, sedangkan uji pelepasan sebagian dan uji ketahanan tegangan dapat digunakan untuk memverifikasi kondisi kelistrikan kabel yang telah selesai sesuai dengan persyaratan yang berlaku.

Q2: Mengapa XLPE digunakan sebagai pengganti isolasi PVC konvensional untuk kelas tegangan ini?

J: XLPE memiliki karakteristik listrik dan termal yang membuatnya banyak digunakan pada kabel listrik tegangan menengah, termasuk kehilangan dielektrik yang lebih rendah dan ketahanan terhadap penuaan pohon air. Kinerja insulasi aktual harus dievaluasi bersama dengan konstruksi kabel, hasil pengujian, dan kondisi pemasangan.

Q3: Kapan sebaiknya versi rendah asap bebas halogen dipertimbangkan?

J: Hal ini dapat dipertimbangkan jika spesifikasi proyek memberikan penekanan khusus pada pembentukan asap, kandungan halogen, atau produk pembakaran korosif. Hal ini biasa terjadi pada infrastruktur yang tertutup atau padat penduduknya. Standar kinerja kebakaran yang berlaku dan dokumentasi pengujian yang diperlukan harus dikonfirmasi sebelum memesan.

Q4: Bisakah kabel dipasang di tambang lembab atau pabrik kimia?

J: Lingkungan ini dapat dipertimbangkan jika konstruksi selubung dan kabel yang dipilih sesuai dengan kondisi sebenarnya. Kelembaban, paparan bahan kimia, suhu, kondisi tanah dan beban mekanis harus ditinjau selama pemilihan. Kehadiran insulasi XLPE saja tidak menentukan apakah suatu kabel cocok untuk setiap lingkungan industri.

Q5: Kapan konstruksi lapis baja diperlukan?

J: Konstruksi lapis baja umumnya dipertimbangkan jika kabel mungkin mengalami gaya mekanis tambahan, khususnya pada instalasi yang ditanam langsung. Untuk baki kabel, terowongan, dan parit terlindung, konstruksi non-lapis baja mungkin memadai bila kondisi pemasangan memberikan perlindungan mekanis yang memadai.

Q6: Ukuran dan konfigurasi konduktor apa yang tersedia?

J: Tabel teknis yang disediakan mencakup beberapa konfigurasi inti tunggal dan tiga inti dengan ukuran konduktor tembaga dan aluminium yang berbeda. Bahan konduktor yang diperlukan, luas penampang, jumlah inti dan panjang kabel harus dikonfirmasikan terhadap perhitungan beban proyek dan metode pemasangan.

Q7: Bagaimana cara memilih konduktor tembaga dan aluminium?

A: Tembaga dan aluminium harus dibandingkan menurut kapasitas arus, resistansi konduktor, penurunan tegangan, berat kabel, panjang rute, persyaratan terminasi, dan kondisi pemasangan. Peringkat saat ini dalam tabel adalah nilai referensi untuk kondisi instalasi yang dinyatakan dan tidak boleh dianggap sebagai nilai universal untuk setiap proyek.

Q8: Apa yang harus diperiksa sebelum pemasangan langsung?

A: Periksa konstruksi kabel, persyaratan pelindung, kondisi tanah, rute penguburan, perlindungan mekanis, radius tekukan, dan suhu pemasangan yang berlaku. Benda tajam harus disingkirkan dari jalur kabel, dan pemasangannya harus mengikuti prosedur penanganan dan pengujian yang ditentukan oleh proyek. Untuk kabel AC inti tunggal, susunan di dalam saluran logam juga harus ditinjau untuk menghindari pemanasan berlebih.

Saat meminta penawaran, berikan tegangan pengenal, bahan konduktor, luas penampang, konfigurasi inti, panjang kabel, metode pemasangan, dan lingkungan aplikasi. Informasi ini memungkinkan konstruksi kabel dan dokumentasi teknis diperiksa sesuai dengan persyaratan proyek sebenarnya.
