Kabel Daya Tegangan Rendah Tahan Api Qiancheng Aluminium PVC FR dirancang untuk distribusi daya tegangan rendah yang memerlukan kinerja tahan api dan tahan api. Konstruksi konduktor aluminium dapat ditentukan untuk layanan bangunan, sirkuit listrik darurat, fasilitas industri dan proyek lainnya di mana berat konduktor, kondisi pemasangan, dan persyaratan kinerja kebakaran perlu dipertimbangkan bersama-sama.
|
Luas Penampang Konduktor Nominal (mm²) |
Ketebalan Isolasi (mm) |
Ketebalan Selubung (mm) |
Perkiraan Diameter Luar Kabel (mm) |
Resistansi DC Konduktor Al (Ω/km) |
Tegangan Uji (kV/5 menit) |
Ampacity-Al di Udara (A) |
Ampacity-Al di Tanah yang Terkubur Langsung (A) |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Kabel ini menggunakan konduktor aluminium untuk transmisi daya tegangan rendah. Konstruksi aluminium dapat mengurangi berat konduktor dibandingkan dengan tembaga pada luas penampang yang setara, namun pemilihan konduktor juga harus mempertimbangkan resistansi, arus yang diijinkan, penurunan tegangan, metode sambungan dan kondisi pemasangan. Nilai dalam tabel teknis memberikan titik awal untuk pemilihan kabel tingkat proyek.
Konstruksi tahan api dimaksudkan untuk membantu menjaga kontinuitas sirkuit dalam kondisi uji api tertentu. Tingkat ketahanan api yang disyaratkan harus dikonfirmasi dari standar produk yang berlaku dan spesifikasi proyek. Ketahanan api dan ketahanan api merupakan karakteristik kinerja yang berbeda dan harus dievaluasi menggunakan persyaratan pengujian yang sesuai.
PVC tahan api digunakan untuk insulasi dan selubung luar pada konstruksi yang disebutkan. Perannya adalah membatasi perambatan api pada kondisi pengujian yang ditentukan. Tingkat kinerja sebenarnya harus diverifikasi melalui laporan pengujian produk yang relevan, bukan hanya disimpulkan dari nama materialnya saja.
Ketebalan isolasi dan selubung meningkat seiring dengan luas penampang konduktor sesuai dengan spesifikasi produk. Dimensi ini mempengaruhi keseluruhan diameter kabel, ruang pemasangan, dan persyaratan perlindungan mekanis, sehingga ukuran akhir kabel harus disesuaikan dengan susunan baki, saluran, atau parit yang tersedia.
Qiancheng memproduksi kabel melalui pemrosesan konduktor, aplikasi lapisan tahan api, ekstrusi insulasi, dan ekstrusi selubung. Inspeksi produksi dapat mencakup ketahanan konduktor, pemeriksaan dimensi, kinerja insulasi, dan pengujian kinerja kebakaran yang relevan sesuai dengan spesifikasi yang disepakati.
Bahan konduktor dan insulasi yang masuk diperiksa sesuai dengan persyaratan produksi yang berlaku sebelum diproses. Resistansi konduktor aluminium dan konsistensi dimensi merupakan poin kendali mutu yang penting karena secara langsung mempengaruhi kinerja listrik dan kesesuaian kabel akhir.
Pemrosesan konduktor, penerapan lapisan tahan api, dan parameter ekstrusi dikontrol selama produksi. Ketebalan insulasi dan selubung diperiksa sesuai dengan spesifikasi produk untuk mengurangi variasi dimensi antar batch produksi.
Catatan produksi dan inspeksi dapat dikaitkan dengan kumpulan kabel dan identifikasi gulungan yang relevan. Untuk pesanan teknik, dokumen inspeksi yang diperlukan, catatan pengujian, dan informasi gulungan dapat disetujui sebelum produksi untuk mendukung pengajuan dan penerimaan proyek.
Inspeksi pabrik pihak ketiga, pengambilan sampel, atau pengujian yang disaksikan dapat diatur bila diwajibkan oleh spesifikasi pembelian. Ruang lingkup inspeksi harus dikonfirmasi terlebih dahulu sehingga sampel, peralatan uji, dan catatan produksi yang relevan tersedia.
Konstruksi tahan api ditujukan untuk sirkuit di mana fungsi kelistrikan yang berkelanjutan selama paparan api tertentu merupakan bagian dari persyaratan proyek. Durasi pengujian yang diperlukan, suhu nyala, kondisi mekanis dan kriteria integritas sirkuit harus dikonfirmasi dari standar yang berlaku dan spesifikasi proyek.
Kinerja tahan api berkaitan dengan pembatasan perambatan api di sepanjang kabel dalam kondisi pengujian yang ditentukan. IEC 60332 mencakup pengujian pada kabel listrik dan serat optik dalam kondisi kebakaran, termasuk metode perambatan api vertikal untuk kabel individual dan susunan kabel berkelompok.
Untuk proyek dengan persyaratan penerimaan keselamatan kebakaran, laporan pengujian yang berlaku harus mengidentifikasi konstruksi kabel yang diuji, ukuran konduktor, metode pengujian dan hasil. Hal ini lebih berguna untuk tinjauan teknis daripada hanya mengandalkan gambaran umum seperti tahan api atau tahan api.
Untuk kabel tegangan rendah yang diperlukan untuk menjaga integritas sirkuit selama kebakaran, IEC 60331 menyediakan metode pengujian dalam kondisi kebakaran yang ditentukan. Bagian standar yang berbeda berlaku sesuai dengan diameter kabel dan pengaturan pengujian, sehingga metode pengujian yang tepat harus disesuaikan dengan konstruksi kabel dan persyaratan proyek.

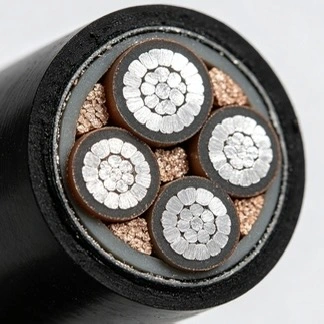

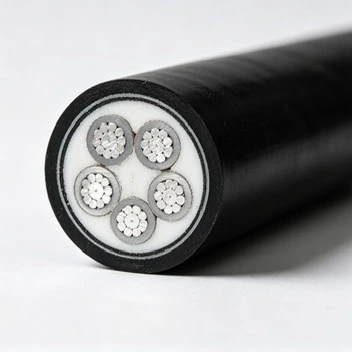

Konstruksi kabel menggabungkan konduktor aluminium, lapisan tahan api, insulasi dan selubung luar. Setiap lapisan mempunyai fungsi yang berbeda, jadi pemilihan harus mempertimbangkan konstruksi keseluruhan daripada bahan konduktor saja.
Konduktor menyediakan jalur listrik untuk rangkaian tegangan rendah. Luas penampang harus dipilih berdasarkan arus desain, penurunan tegangan yang diijinkan, kondisi pemasangan dan persyaratan kelistrikan yang berlaku.
Lapisan tahan api memberikan perlindungan termal di sekitar konduktor selama paparan api tertentu. Kinerjanya dinilai melalui uji ketahanan api yang berlaku, bukan melalui data suhu pengoperasian normal.
Insulasi memisahkan konduktor berenergi dari komponen konduktif atau eksternal lainnya. Ketebalan isolasi yang seragam penting untuk integritas listrik dan konsistensi dimensi selama produksi.
Selubung luar memberikan perlindungan terhadap lingkungan pemasangan eksternal dan berkontribusi terhadap kinerja kabel yang tahan api. Jika pemasangan di luar ruangan diperlukan, bahan selubung dan ketahanan lingkungan harus disesuaikan dengan kondisi pemaparan sebenarnya.
Kabel Daya Tegangan Rendah Tahan Api Aluminium PVC FR dapat ditentukan untuk sirkuit tegangan rendah tertentu di rumah sakit, sekolah, pusat perbelanjaan, gedung perkantoran, dan fasilitas umum lainnya di mana persyaratan kinerja kebakaran berlaku. Sirkuit yang umum dapat mencakup listrik darurat, peralatan yang berhubungan dengan kebakaran, dan beban tegangan rendah lainnya.
Pabrik industri dan fasilitas produksi dapat menggunakan kabel tegangan rendah tahan api untuk rangkaian listrik darurat atau penting tertentu. Ukuran kabel harus ditentukan dari beban peralatan, arus start, pengaturan pemasangan, dan batas penurunan tegangan yang diperlukan.
Kabel ini dapat dipertimbangkan untuk proyek distribusi dan renovasi tegangan rendah di mana konduktor aluminium sesuai untuk desain kelistrikan dan persyaratan kinerja kebakaran yang ditentukan. Pemasangannya mungkin mencakup baki kabel, parit, atau sistem perutean terlindung lainnya tergantung pada proyeknya.
Rute kabel bawah tanah memerlukan pertimbangan kelembaban, kerusakan mekanis, korosi, drainase dan akses untuk pemeliharaan. Penguburan langsung hanya boleh digunakan jika konstruksi kabel dan spesifikasi proyek mengizinkannya, dengan perlindungan tambahan diterapkan jika kondisi lokasi memerlukannya.
Sebelum pemasangan baki atau vertikal, teknisi harus memverifikasi berat kabel, persyaratan tekukan, jarak penyangga, pembuangan panas, dan jumlah sirkuit yang dipasang bersama. Konduktor aluminium dapat berguna jika berat kabel merupakan pertimbangan pemasangan yang penting, namun ukuran listrik tetap menjadi faktor pemilihan utama.
Luas penampang harus dipilih berdasarkan arus desain dan diperiksa terhadap penurunan tegangan yang diijinkan, kondisi pemasangan, suhu sekitar, dan pengelompokan kabel. Nilai ampacity dalam tabel harus diinterpretasikan bersama dengan kondisi instalasi proyek sebenarnya, bukan digunakan sebagai nilai lapangan universal.
Ketahanan api dan ketahanan api harus ditentukan secara terpisah dalam dokumentasi pembelian. Jika suatu proyek memerlukan pengoperasian sirkuit lanjutan selama kebakaran, metode dan durasi pengujian integritas api yang diperlukan harus dinyatakan dengan jelas. Jika proyek hanya memerlukan pembatasan penyebaran api, uji ketahanan api yang berlaku harus diidentifikasi.
Instalasi di dalam ruangan, luar ruangan, bawah tanah, dan baki kabel dapat menerapkan persyaratan berbeda pada selubung luar dan sistem instalasi pendukung. Untuk proyek yang melibatkan kelembapan, paparan bahan kimia, sinar matahari yang kuat, atau risiko mekanis yang tinggi, kondisi pemasangan harus ditinjau ulang sebelum menyelesaikan konstruksi kabel.
Untuk pesanan ekspor dan infrastruktur, spesifikasi pembelian dapat menentukan resistansi konduktor, dimensi isolasi, tegangan uji, pengujian kinerja kebakaran, ruang lingkup inspeksi, dan persyaratan dokumentasi. Menyetujui item-item ini sebelum produksi membantu menghindari perbedaan antara dokumen pengadaan dan kriteria penerimaan akhir.
Untuk kutipan atau tinjauan teknis, pelanggan dapat memberikan tegangan pengenal, penampang konduktor, panjang kabel yang diperlukan, metode pemasangan, aplikasi proyek, dan standar yang berlaku. Qiancheng dapat meninjau detail ini dan mengonfirmasi konstruksi Kabel Listrik Tegangan Rendah Tahan Api Aluminium PVC FR yang sesuai bersama dengan dokumen teknis yang diperlukan.
Untuk proyek yang melibatkan sirkuit tahan api, akan berguna juga untuk menentukan metode uji integritas api yang diperlukan, tingkat pengujian tahan api, persyaratan ketahanan konduktor, dan prosedur inspeksi sebelum produksi. Informasi ini memungkinkan tim manufaktur dan kendali mutu bekerja berdasarkan spesifikasi teknis yang ditentukan.
Jika berlaku untuk proyek, Qiancheng dapat memberikan dokumentasi terkait sistem manajemen mutu, lingkungan, dan kesehatan dan keselamatan kerja, termasuk sertifikat ISO9001, ISO14001, dan ISO45001.
Lisensi produksi dan dokumen kualifikasi khusus produk dapat diberikan sesuai dengan produk, pasar tujuan, dan persyaratan proyek. Pelanggan harus mengonfirmasi sertifikat persis yang diperlukan untuk peraturan setempat atau penerimaan proyek sebelum memesan.
Laporan pengujian tahan api dan tahan api dapat diberikan sesuai dengan konstruksi yang diuji dan metode pengujian yang berlaku. Untuk tinjauan teknis, laporan tersebut harus diperiksa berdasarkan konstruksi kabel yang dipesan, ukuran konduktor dan tingkat kinerja yang diperlukan.
Untuk pesanan di luar negeri, dokumen teknis dapat mencakup spesifikasi berbahasa Inggris, catatan inspeksi, dokumen penerimaan pabrik, informasi pengepakan, dan catatan ketertelusuran batch bila disertakan dalam perjanjian pembelian.
J: Prinsip-prinsip tersebut menangani karakteristik kinerja api yang berbeda-beda. Kabel tahan api dirancang untuk membatasi perambatan api dalam kondisi pengujian yang ditentukan, sedangkan kabel tahan api dirancang untuk menjaga integritas sirkuit selama jangka waktu tertentu dalam kondisi pengujian api yang berlaku. Kinerja yang dibutuhkan harus dinyatakan dalam spesifikasi proyek.
A: Aluminium dapat mengurangi berat konduktor dibandingkan dengan tembaga pada luas penampang nominal yang sama. Oleh karena itu, ini dapat dipertimbangkan untuk proyek yang berat kabelnya, penanganan pemasangannya, dan biaya materialnya merupakan faktor penting. Ukuran konduktor tetap harus dipilih sesuai dengan kapasitas arus, penurunan tegangan, dan persyaratan kelistrikan yang berlaku.
A: Pemilihan harus mempertimbangkan arus desain, metode pemasangan, suhu sekitar, pengelompokan kabel, panjang rangkaian, penurunan tegangan, dan kondisi hubung singkat. Nilai ampacity dalam tabel memberikan data referensi, namun pilihan akhir harus diperiksa terhadap pengaturan instalasi sebenarnya.
J: Ini dapat dipertimbangkan untuk sirkuit tegangan rendah yang proyeknya memerlukan konstruksi tahan api yang sesuai. Untuk pompa kebakaran, penerangan darurat atau peralatan keselamatan jiwa lainnya, durasi integritas sirkuit yang diperlukan dan standar lokal atau proyek yang berlaku harus dikonfirmasi sebelum pemilihan kabel.
A: Penggunaan di luar ruangan tergantung pada konstruksi selubung, paparan lingkungan, dan metode pemasangan. Jika kabel terkena sinar matahari yang berkepanjangan, kelembapan, bahan kimia atau kerusakan mekanis, proyek harus menentukan sistem perlindungan dan pemasangan lingkungan yang diperlukan.
J: Penguburan langsung hanya boleh digunakan bila diizinkan oleh spesifikasi kabel dan desain proyek. Kelembaban tanah, korosi, perlindungan mekanis, drainase dan kondisi layanan yang diharapkan harus dievaluasi sebelum memilih penguburan langsung. Saluran atau tindakan perlindungan lainnya mungkin diperlukan di lingkungan yang sulit.
J: Ya. Inspeksi pabrik, pengambilan sampel dan pengujian yang disaksikan dapat diatur sesuai dengan rencana inspeksi yang disepakati. Item uji yang diperlukan, metode pengambilan sampel, dokumentasi dan kriteria penerimaan harus dikonfirmasi sebelum produksi.
J: Informasi berguna mencakup ukuran konduktor, panjang kabel, level tegangan, metode pemasangan, aplikasi, negara tujuan, standar yang berlaku, dan tingkat kinerja kebakaran yang diperlukan. Jika spesifikasi kabel belum diselesaikan, beban proyek dan kondisi pemasangan dapat diberikan untuk tinjauan teknis awal.
