Kabel Listrik Tegangan Rendah PVC Tembaga adalah konstruksi kabel listrik tegangan rendah menggunakan konduktor tembaga dengan isolasi PVC. Qiancheng memproduksi kabel jenis ini dalam berbagai ukuran dan konfigurasi konduktor untuk distribusi daya gedung, sambungan peralatan, dan sirkuit tegangan rendah tetap lainnya. Penampang konduktor yang diperlukan, metode pemasangan, panjang kabel dan lingkungan pengoperasian harus dikonfirmasi sebelum produksi.
Qiancheng dapat mengatur produksi sesuai dengan penampang konduktor yang diperlukan, panjang kabel, kuantitas dan konstruksi kabel. Ukuran konduktor umum mencakup aplikasi dari rangkaian cabang kecil hingga distribusi tegangan rendah arus tinggi. Untuk pesanan proyek, spesifikasi, pengemasan, penandaan selubung, dan persyaratan pengiriman dapat dikonfirmasi sebelum produksi.
Spesifikasi yang tersedia dapat dipilih sesuai dengan ukuran konduktor yang dibutuhkan dan kondisi pemasangan. Pasokan potong-ke-panjang dan identifikasi selubung dapat didiskusikan untuk proyek yang memerlukan panjang kabel atau informasi identifikasi tertentu.

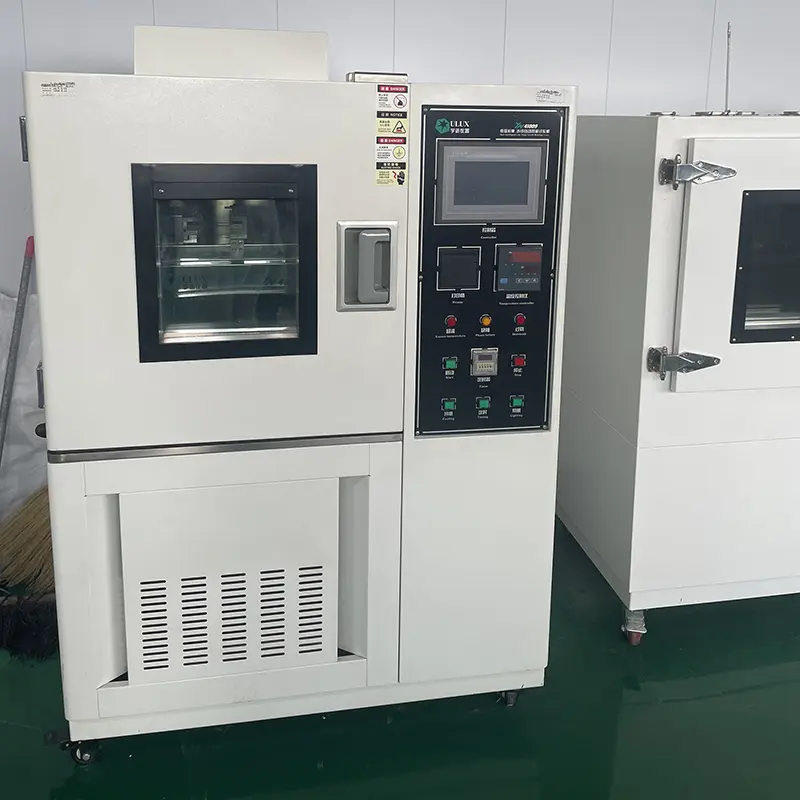

Kabel yang sudah jadi dapat diperiksa ketahanan konduktornya, kondisi insulasinya, konsistensi dimensinya, dan persyaratan lain yang berlaku. Catatan inspeksi dan dokumen teknis dapat disediakan sesuai dengan spesifikasi produk dan persyaratan proyek.

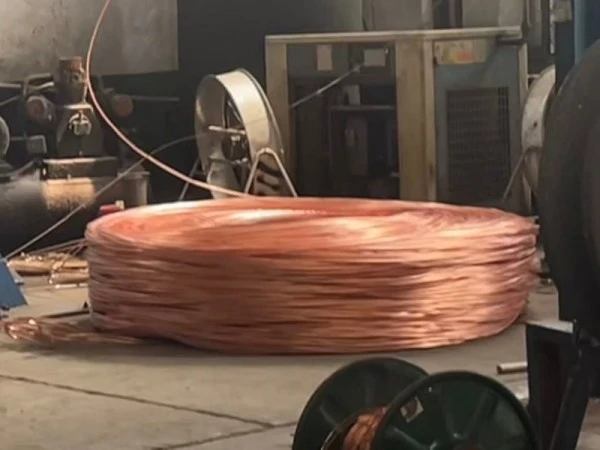

Pengendalian produksi meliputi pemrosesan konduktor, ekstrusi insulasi PVC, dan inspeksi kabel jadi. Dimensi utama seperti diameter konduktor, ketebalan insulasi, dan diameter luar akhir diperiksa sesuai dengan persyaratan teknis yang berlaku untuk menjaga konsistensi antar batch produksi.
Ukuran dan konstruksi konduktor harus disesuaikan dengan beban yang diharapkan, level tegangan, metode peletakan, suhu lingkungan, dan kondisi mekanis. Perkabelan tetap dalam ruangan, saluran kabel, sambungan peralatan, dan aplikasi tegangan rendah lainnya mungkin memerlukan spesifikasi berbeda meskipun tegangan nominalnya sama.
|
Bagian nominal (mm²) |
Jumlah minimum kabel konduktor |
Diameter luar konduktor （mm） |
Ketebalan nominal insulasi PVC/mm |
Perkiraan diameter luar insulasi/mm |
Resistansi konduktor maksimum pada 20℃(Ω/km) tembaga |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5(B) |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2.5(B) |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4(B) |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6(B) |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Konduktor tembaga menyediakan jalur pembawa arus, sedangkan isolasi PVC memisahkan konduktor dari lingkungan sekitarnya. Kapasitas hantar arus sebenarnya dan suhu pengoperasian yang diijinkan bergantung pada ukuran konduktor, metode pemasangan, kondisi sekitar, dan spesifikasi kabel yang berlaku.
Senyawa PVC dapat memberikan karakteristik tahan api tergantung pada formulasi bahan yang dipilih dan standar produk yang berlaku. Jika suatu proyek menetapkan klasifikasi tahan api tertentu, tingkat yang diperlukan harus dikonfirmasi berdasarkan dokumentasi teknis kabel dan bukan hanya diasumsikan berdasarkan bahan PVC saja.
Isolasi dan selubung PVC memberikan perlindungan terhadap penanganan normal dan paparan lingkungan yang ditemui selama pemasangan yang sesuai. Selama konstruksi, kabel harus tetap terlindung dari gaya tarikan yang berlebihan, ujung yang tajam, benturan dan pembengkokan melebihi batas yang ditentukan.
Kabel dapat dipertimbangkan untuk instalasi umum bertegangan rendah di dalam dan luar ruangan jika konstruksi PVC yang dipilih sesuai dengan kondisi lingkungan. Kelembapan, suhu, sinar matahari, paparan bahan kimia, dan pembebanan mekanis harus dievaluasi untuk pemasangan di luar kondisi perkabelan bangunan normal.
Ukuran konduktor yang benar, perlindungan sirkuit, dan metode pemasangan penting untuk pengoperasian yang aman. Pemilihan kabel harus mempertimbangkan arus beban yang diharapkan, penurunan tegangan, suhu sekitar, kondisi pengelompokan dan metode pemasangan yang diizinkan. Pemasangan tersembunyi juga harus mengikuti peraturan kelistrikan setempat yang berlaku.
Kabel Listrik Tegangan Rendah PVC Tembaga dapat dikhususkan untuk rangkaian tegangan rendah pada rumah, apartemen dan bangunan lainnya, termasuk rangkaian cabang penerangan, stopkontak dan peralatan. Jenis saluran, ukuran konduktor dan kondisi pemasangan harus dikonfirmasi sesuai dengan desain kelistrikan.
Aplikasi yang umum mencakup toko, kantor, hotel, sekolah, rumah sakit, dan bangunan komersial atau publik lainnya yang memerlukan sirkuit listrik bertegangan rendah. Spesifikasi kabel harus disesuaikan dengan beban sirkuit, metode perutean, dan kebutuhan kelistrikan setempat.
Kabel ini dapat digunakan untuk sirkuit tegangan rendah sementara atau permanen di lokasi konstruksi, bangunan prefabrikasi, dan fasilitas lokasi. Jika kabel terkena gerakan, benturan, atau tarikan yang berulang-ulang, sebaiknya pertimbangkan konstruksi yang khusus ditujukan untuk layanan fleksibel.
Sirkuit tegangan rendah di bengkel, gudang, fasilitas logistik, dan lingkungan industri ringan lainnya dapat menggunakan kabel jenis ini untuk penerangan, sambungan peralatan, dan distribusi daya. Paparan debu, suhu, minyak dan bahan kimia harus ditinjau ulang saat menentukan selubung dan metode pemasangan yang tepat.
Penerapannya dapat mencakup bangunan pedesaan, fasilitas pertanian, penerangan pertanian, dan infrastruktur bertegangan rendah lainnya. Lokasi luar ruangan atau lembab memerlukan perhatian terhadap perlindungan kelembaban, paparan sinar UV, perlindungan mekanis dan metode pemasangan yang berlaku.
Kabel dapat digunakan di sirkuit tegangan rendah yang sesuai untuk penerangan, peralatan pemantauan dan fasilitas listrik pendukung di komunitas, area parkir, taman dan lingkungan kota lainnya. Spesifikasi yang dipilih harus sesuai dengan rute sebenarnya dan kondisi lingkungan.
Untuk proyek di luar negeri, konstruksi dan dokumentasi kabel harus diperiksa sesuai dengan standar kelistrikan dan persyaratan sertifikasi yang berlaku di pasar tujuan. Ukuran konduktor, peringkat voltase, karakteristik insulasi dan selubung, pengemasan, penandaan, dan dokumentasi pengujian dapat dikonfirmasi sebelum pengiriman.
Kabel juga dapat dipertimbangkan untuk sambungan peralatan tegangan rendah, sirkuit cabang, dan sistem kelistrikan pendukung yang sesuai. Aplikasi yang melibatkan pergerakan terus-menerus, tekanan mekanis tinggi, suhu tinggi, atau persyaratan kinerja kebakaran khusus mungkin memerlukan konstruksi kabel yang berbeda.
A: Penampang konduktor harus dipilih sesuai dengan arus beban yang diharapkan, penurunan tegangan yang diijinkan, metode pemasangan, suhu sekitar dan panjang rangkaian. Nilai yang tercantum dalam tabel teknis memberikan dimensi konduktor dan data resistansi, namun nilai tersebut tidak boleh digunakan sendiri untuk menentukan arus yang diizinkan untuk instalasi tertentu.
J: Tabel teknis mencakup konstruksi padat dan terdampar untuk beberapa ukuran konduktor yang lebih kecil, seperti 1,5 mm², 2,5 mm², 4 mm², dan 6 mm². Konstruksi yang sesuai bergantung pada fleksibilitas yang diperlukan, metode pemasangan, dan spesifikasi yang berlaku.
J: Item inspeksi umum dapat mencakup resistansi konduktor DC, kondisi isolasi, pengukuran dimensi, dan pengujian ketahanan tegangan sesuai dengan standar produk yang berlaku dan spesifikasi pembelian. Jika suatu proyek memerlukan laporan inspeksi atau catatan pengujian khusus, persyaratan ini harus dikonfirmasi sebelum produksi.
A: Pesanan luar negeri dapat ditinjau sesuai dengan voltase pasar tujuan, standar kabel, penandaan, pengemasan, dan persyaratan dokumentasi. Standar yang berlaku harus ditentukan terlebih dahulu karena persyaratan kabel tegangan rendah berbeda di setiap pasar.
A: Panjang kabel, tanda identifikasi, dan pengemasan dapat didiskusikan sesuai dengan spesifikasi produksi dan jumlah pesanan. Untuk persyaratan khusus, informasi penandaan yang diperlukan, toleransi panjang, metode pengemasan, dan kuantitas pengiriman harus dikonfirmasi sebelum produksi.
A: Menyediakan penampang konduktor yang diperlukan, konstruksi kabel, peringkat tegangan, panjang total, jumlah pesanan, aplikasi, metode pemasangan, dan tujuan pengiriman. Untuk pesanan proyek, standar yang diperlukan, dokumen inspeksi, penandaan selubung dan spesifikasi pengemasan juga harus disertakan.
J: Konstruksi kabel listrik tegangan rendah PVC standar umumnya dipilih sesuai dengan metode pemasangan yang ditentukan. Jika kabel akan mengalami tarikan terus-menerus, pembengkokan atau puntiran berulang kali, sebaiknya pertimbangkan kabel fleksibel yang dirancang khusus untuk layanan bergerak.
J: Konfirmasikan model kabel, ukuran konduktor, peringkat tegangan, panjang kabel, dan standar yang berlaku terhadap spesifikasi proyek. Selama pemasangan, perhatikan radius tekukan dan kondisi tarikan yang diperlukan, dan lindungi kabel dari kekuatan mekanis yang berlebihan, tepi tajam, dan paparan lingkungan yang tidak sesuai.
Untuk kutipan Kabel Daya Tegangan Rendah PVC Tembaga, berikan ukuran konduktor, level tegangan, jumlah, panjang kabel, metode pemasangan, dan tujuan yang diperlukan. Qiancheng dapat meninjau spesifikasi dan mengonfirmasi persyaratan produksi dan dokumentasi yang berlaku sebelum melakukan pemesanan.
