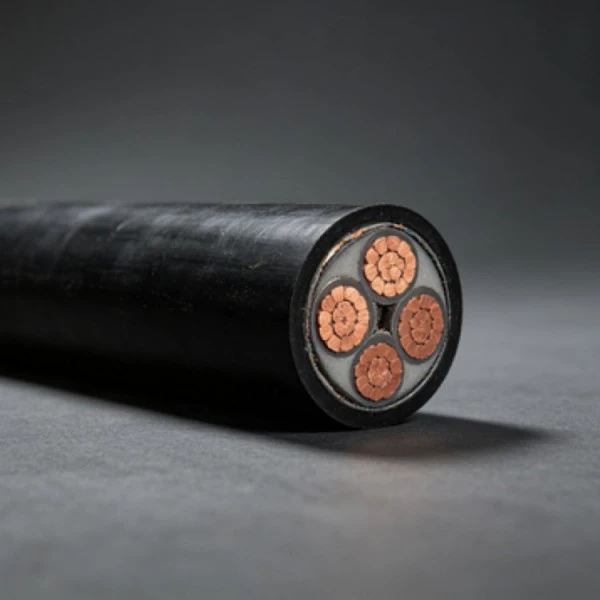

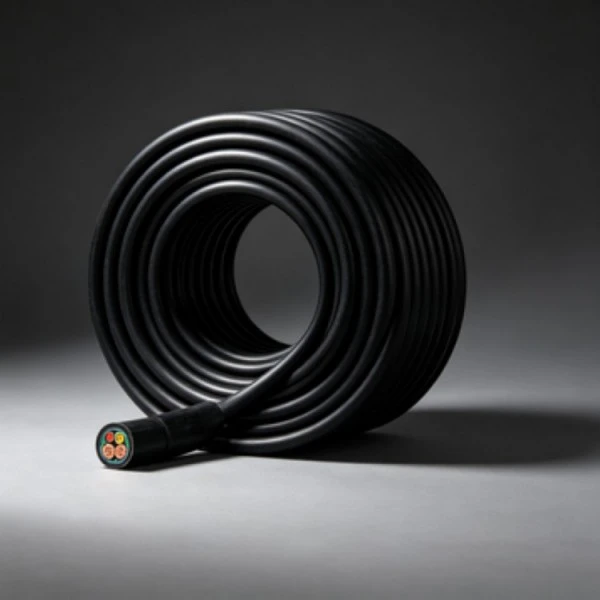

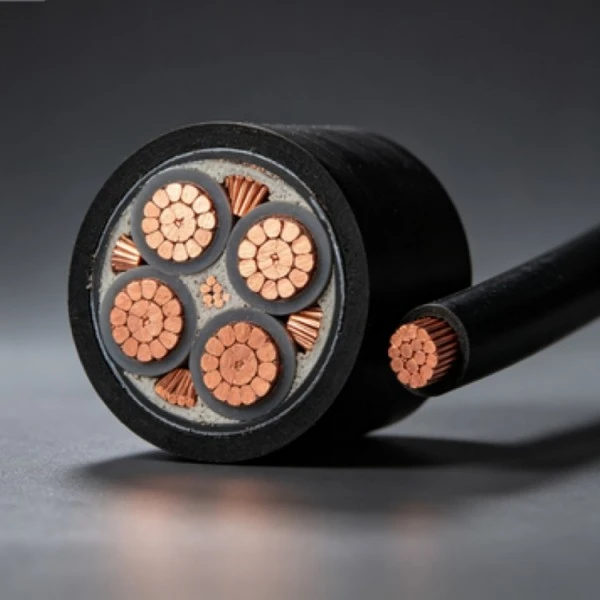

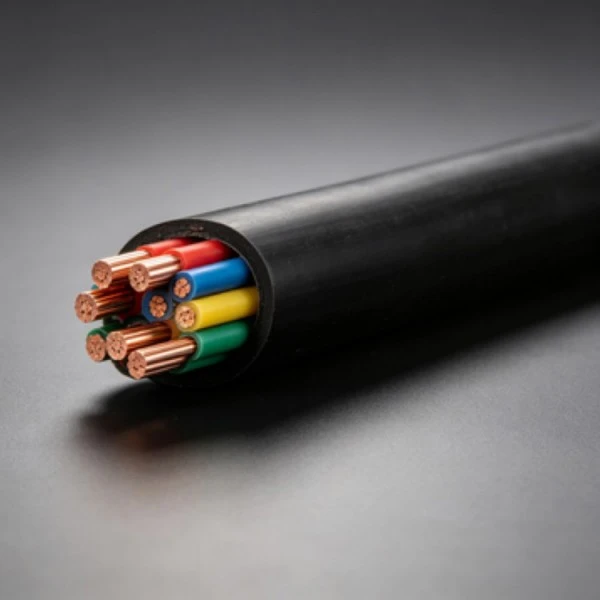

Kabel Daya Tegangan Rendah Tembaga XLPE menggabungkan konduktor tembaga dengan isolasi polietilen ikatan silang (XLPE) untuk transmisi dan distribusi daya tegangan rendah. Ukuran konduktor yang tersedia mencakup bangunan umum, peralatan dan aplikasi distribusi, dengan konstruksi konduktor padat dan terdampar termasuk dalam spesifikasi yang tercantum. Ukuran kabel, metode pemasangan, dan persyaratan proyek harus dikonfirmasi sebelum produksi.
| Bagian nominal (mm²) | Minimal. kabel konduktor | OD Konduktor (mm) | Ketebalan insulasi XLPE (mm) | Kira-kira. isolasi OD (mm) | Maks. resistansi konduktor pada 20℃ (Ω/km) |
|---|---|---|---|---|---|
| 1.5 | 1 | 1,36 ± 0,02 | 0.7 | 3.0 | 12.1 |
| 1,5 (B) | 7 | 1,56 ± 0,02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1,75 ± 0,02 | 0.7 | 3.4 | 7.41 |
| 2.5 (B) | 7 | 2,01 ± 0,02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2,22 ± 0,02 | 0.7 | 3.8 | 4.61 |
| 4 (B) | 7 | 2,52 ± 0,02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2,72 ± 0,03 | 0.7 | 4.3 | 3.08 |
| 6 (B) | 7 | 3,09 ± 0,03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3,9 ± 0,10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5,0 ± 0,10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6,1 ± 0,10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7,1 ± 0,10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8,2 ± 0,15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9,8 ± 0,15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11,6 ± 0,15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13,2 ± 0,15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14,6 ± 0,20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16,2 ± 0,20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18,5 ± 0,20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20,5 ± 0,20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23,3 ± 0,20 | 2.0 | 27.5 | 0.0470 |

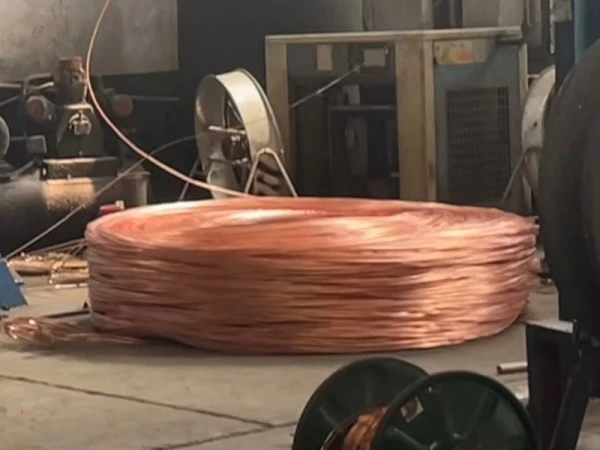

Konduktor menyediakan jalur pembawa arus utama pada kabel. Spesifikasi yang disediakan mencakup konstruksi padat dan terdampar dengan penampang lebih kecil, sedangkan ukuran lebih besar menggunakan konduktor multi-kawat terdampar. Nilai resistansi konduktor pada 20℃ tercantum dalam tabel teknis untuk verifikasi spesifikasi.
Polietilen ikatan silang menyediakan isolasi listrik utama di sekitar konduktor tembaga. Dibandingkan dengan polietilen termoplastik biasa, XLPE umumnya dipilih untuk kabel listrik yang memerlukan kemampuan termal lebih tinggi dan sifat insulasi stabil. Batas suhu pengoperasian sebenarnya harus mengikuti spesifikasi produk yang berlaku.
Diameter konduktor, ketebalan insulasi, dan perkiraan diameter insulasi bervariasi menurut penampang nominal. Nilai-nilai ini penting ketika memeriksa kompatibilitas kabel dengan terminal, saluran, baki kabel, dan komponen instalasi lainnya.
Insulasi memberikan perlindungan terhadap penanganan normal selama pemasangan kabel. Namun, kabel tidak boleh diperlakukan sebagai pengganti konstruksi fleksibel atau lapis baja khusus yang pemasangannya melibatkan pergerakan terus-menerus, benturan mekanis yang parah, gaya tarikan yang berlebihan, atau kondisi khusus lainnya.
Kombinasi konduktor tembaga dan insulasi XLPE menghasilkan konstruksi kabel daya tegangan rendah konvensional untuk distribusi listrik. Resistansi konduktor, dimensi insulasi dan persyaratan ketahanan tegangan harus diverifikasi terhadap standar yang berlaku dan spesifikasi proyek sebelum diterima.
Kabel Daya Tegangan Rendah Tembaga XLPE dapat ditentukan sesuai dengan beban listrik, lingkungan pemasangan, dan konstruksi konduktor yang diperlukan, bukan hanya memilih penampang berdasarkan arus nominal.
Dimensi kabel yang sudah jadi harus diperiksa sesuai dengan spesifikasi produk yang berlaku. Untuk persyaratan pengujian tegangan AC yang disediakan, kabel dapat bertahan3,5 kV selama 5 menittanpa kerusakan pada suhu lingkungan. Prosedur pengujian dan kriteria penerimaan yang berlaku harus dikonfirmasikan terhadap standar yang relevan untuk kabel yang dipesan.
Identifikasi berkelanjutan dapat mencakup nama pabrikan, model produk, dan voltase pengenal, sesuai dengan persyaratan penandaan yang berlaku. Konten penandaan spesifik dapat dikonfirmasi sebelum produksi ketika kabel dipasok untuk aplikasi luar negeri atau spesifik proyek.
Pemeriksaan dapat mencakup tahanan konduktor, pengukuran dimensi, kondisi insulasi dan pengujian kelistrikan yang ditentukan. Jika proyek memerlukan catatan inspeksi pabrik atau dokumentasi pengujian tambahan, persyaratan tersebut harus dikonfirmasi ketika pesanan dilakukan.
Cable tray dapat digunakan untuk distribusi listrik pada gedung, pabrik, basement dan instalasi sejenis. Kabel daya dan kontrol harus diatur sesuai dengan desain kelistrikan, dengan jarak yang cukup untuk pembuangan panas dan akses untuk inspeksi. Penyangga, interval pemasangan dan pemisahan kabel harus mengikuti spesifikasi pemasangan yang berlaku.
Untuk penguburan langsung, jalur kabel, kedalaman penguburan, kondisi tanah dan perlindungan mekanis harus ditentukan sesuai dengan desain proyek. Benda tajam dan tekanan mekanis yang berlebihan harus dihindari selama pemasangan. Apabila instalasi mungkin terkena penggalian atau benturan eksternal, perlindungan mekanis tambahan harus dipertimbangkan.
Pemasangan saluran dapat digunakan untuk perkabelan tersembunyi di dinding partisi, struktur lantai, dan jalur terlindung lainnya. Bagian dalam saluran harus bebas dari serpihan dan ujung tajam, dan penarikan kabel harus tetap dalam batas mekanis yang diizinkan. Sambungan kabel harus ditempatkan di kotak sambungan atau peralatan distribusi yang mudah diakses, bukan di bagian saluran yang tersembunyi.
Instalasi vertikal bertingkat tinggi memerlukan perhatian pada berat kabel dan pengaturan pemasangannya. Kabel harus ditopang pada interval yang sesuai daripada membiarkan seluruh bebannya bertumpu pada satu titik sambungan. Sistem pemasangan juga harus mencegah pergerakan berlebihan dan tekanan mekanis selama servis.
Pemasangan di luar ruangan memerlukan pertimbangan sinar matahari, suhu, kelembapan, perlindungan mekanis, dan konstruksi selubung kabel. Untuk perutean di atas kepala, dukungan dan jarak bebas yang sesuai harus disediakan. Jika kabel terkena kondisi di luar rentang aplikasi terukur, konstruksi selubung atau kabel alternatif mungkin diperlukan.
Spesifikasi yang tertera berkisar antara 1,5 mm² hingga 400 mm². Ukuran yang lebih kecil mencakup opsi konduktor padat dan terdampar, sedangkan ukuran yang lebih besar menggunakan konstruksi multi-kawat terdampar. Ukuran yang diperlukan harus dipilih sesuai dengan arus beban, penurunan tegangan, metode pemasangan, dan persyaratan kelistrikan yang berlaku.
Konduktor padat menggunakan kawat konduktor tunggal, sedangkan konstruksi terdampar terdiri dari banyak kabel. Konduktor padat cocok untuk perkabelan tetap di mana fleksibilitas bukan merupakan persyaratan utama. Konduktor terdampar memberikan penanganan yang lebih mudah dimana kabel perlu dirutekan di sekitar peralatan atau melalui jalur pemasangan yang lebih rumit.
Menyediakan penampang konduktor, konstruksi konduktor, tegangan pengenal, panjang kabel yang diperlukan, jumlah, metode pemasangan, dan tujuan pengiriman. Untuk pesanan proyek, standar yang berlaku, dokumen inspeksi, persyaratan penandaan, dan spesifikasi pengemasan juga harus dikonfirmasi.
Panjang kabel khusus dan tanda identifikasi dapat didiskusikan sesuai dengan spesifikasi produksi dan jumlah pesanan. Untuk pesanan khusus, berikan panjang yang diperlukan, toleransi, isi penandaan, metode pengemasan, dan jadwal pengiriman sehingga detail ini dapat ditinjau sebelum produksi.
Tergantung pada standar produk yang berlaku dan spesifikasi pembelian, inspeksi dapat mencakup resistansi konduktor, pengukuran dimensi, pemeriksaan terkait insulasi, dan pengujian ketahanan tegangan AC. Jika suatu proyek memerlukan laporan pengujian pabrik atau format inspeksi tertentu, hal ini harus dinyatakan sebelum produksi.
Hal ini dapat dipertimbangkan untuk aplikasi luar ruangan atau bawah tanah ketika konstruksi dan selubung kabel yang dipilih sesuai untuk lingkungan pemasangan. Kondisi tanah, kelembaban, sinar matahari, pembebanan mekanis, dan suhu pemasangan harus ditinjau sebelum konfirmasi spesifikasi.
Konstruksi kabel daya tegangan rendah standar tidak boleh secara otomatis ditentukan untuk gerakan tarikan terus menerus, pembengkokan berulang, atau gerakan puntir. Peralatan dengan persyaratan ini biasanya memerlukan konstruksi kabel fleksibel yang dirancang khusus untuk layanan bergerak.
Konfirmasikan model produk, penampang konduktor, konstruksi konduktor, dimensi insulasi, panjang kabel, penandaan dan standar yang berlaku. Untuk proyek yang berulang, menjaga konsistensi spesifikasi ini membantu mengurangi perbedaan antara batch produksi dan menyederhanakan pemeriksaan masuk.
Berikan ukuran konduktor, konstruksi, panjang kabel, jumlah, metode pemasangan, dan tujuan yang diperlukan.Qianchengdapat meninjau persyaratan teknis dan mengkonfirmasi spesifikasi dan dokumentasi yang tersedia sebelum produksi.
