Kabel Daya Tegangan Rendah Tahan Api Qiancheng Aluminium XLPE FR dirancang untuk distribusi daya tegangan rendah di mana ketahanan api, kinerja tahan api, dan bobot pemasangan perlu dipertimbangkan bersama-sama. Kabel ini menggunakan konduktor aluminium, insulasi XLPE, lapisan mika tahan api, dan selubung luar tahan api untuk aplikasi termasuk sistem tenaga gedung, parit kabel, jaringan kota, dan fasilitas industri.
|
Luas Penampang Konduktor Nominal (mm²) |
Ketebalan Isolasi (mm) |
Ketebalan Selubung (mm) |
Perkiraan Diameter Luar Kabel (mm) |
Resistansi DC Konduktor Al (Ω/km) |
Tegangan Uji (kV/5 menit) |
Ampacity-Al di Udara (A) |
Ampacity-Al di Tanah yang Terkubur Langsung (A) |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Konduktor menggunakan aluminium sebagai bahan pembawa arus. Dibandingkan dengan konduktor tembaga dengan desain kelistrikan yang setara, aluminium dapat mengurangi massa kabel, yang relevan untuk pemasangan kabel yang panjang, pemuatan baki kabel, dan penanganan pemasangan. Penampang konduktor harus dipilih sesuai dengan kapasitas hantar arus, penurunan tegangan, kondisi pemasangan dan standar kelistrikan yang berlaku.
Polietilen ikatan silang menyediakan isolasi listrik utama di sekitar konduktor. Dibandingkan dengan isolasi PVC konvensional, XLPE umumnya dipilih karena suhu pengoperasian yang lebih tinggi dan ketahanan terhadap penuaan termal. Suhu pengoperasian aktual, kondisi hubung singkat, dan lingkungan layanan harus mengikuti spesifikasi produk dan standar pemasangan yang berlaku.
Lapisan tahan api berbasis mika dimasukkan ke dalam konstruksi kabel untuk membantu menjaga isolasi dan integritas sirkuit ketika terkena kondisi kebakaran tertentu. Ketahanan api dan ketahanan api merupakan sifat kinerja yang terpisah, sehingga metode pengujian yang diperlukan, durasi dan kriteria penerimaan harus dikonfirmasikan terhadap spesifikasi proyek dan dokumentasi pengujian yang tersedia.
Selubung luar memberikan perlindungan mekanis dan berkontribusi terhadap kinerja tahan api. Kesesuaiannya untuk pemasangan di luar ruangan atau parit bergantung pada senyawa selubung yang ditentukan, paparan sinar ultraviolet, kelembapan, suhu, dan kondisi mekanis. Perlindungan pemasangan harus dipertimbangkan jika kabel terkena tekanan lingkungan atau mekanis yang parah.

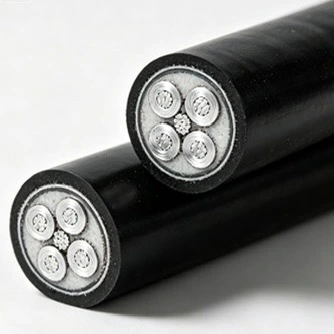

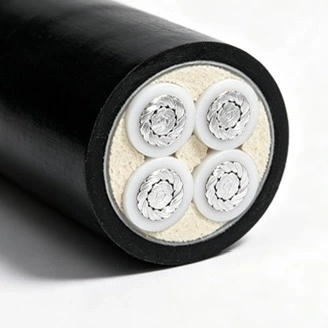

Kabel Listrik Tegangan Rendah Tahan Api Aluminium XLPE FR menggabungkan konduktor aluminium dengan insulasi XLPE, lapisan tahan api dan selubung tahan api. Konstruksi ini memungkinkan persyaratan kinerja listrik, termal, dan kebakaran proyek dipertimbangkan secara terpisah daripada mengandalkan satu properti material.
Struktur tahan api dimaksudkan untuk mendukung kontinuitas sirkuit dalam kondisi uji api tertentu. Durasi dan suhu yang diverifikasi harus diambil dari laporan pengujian yang sesuai dan bukan diperlakukan sebagai jaminan pengoperasian umum untuk setiap skenario kebakaran.
Ketahanan api berkaitan dengan kemampuan konstruksi kabel untuk membatasi perambatan api berdasarkan pengujian yang ditentukan. Hal ini berbeda dengan ketahanan terhadap api, yang menyangkut pemeliharaan integritas sirkuit untuk jangka waktu tertentu dalam kondisi kebakaran tertentu. Untuk penerimaan proyek, kedua persyaratan tersebut harus diperiksa terhadap standar yang berlaku dan dokumen pengujian.

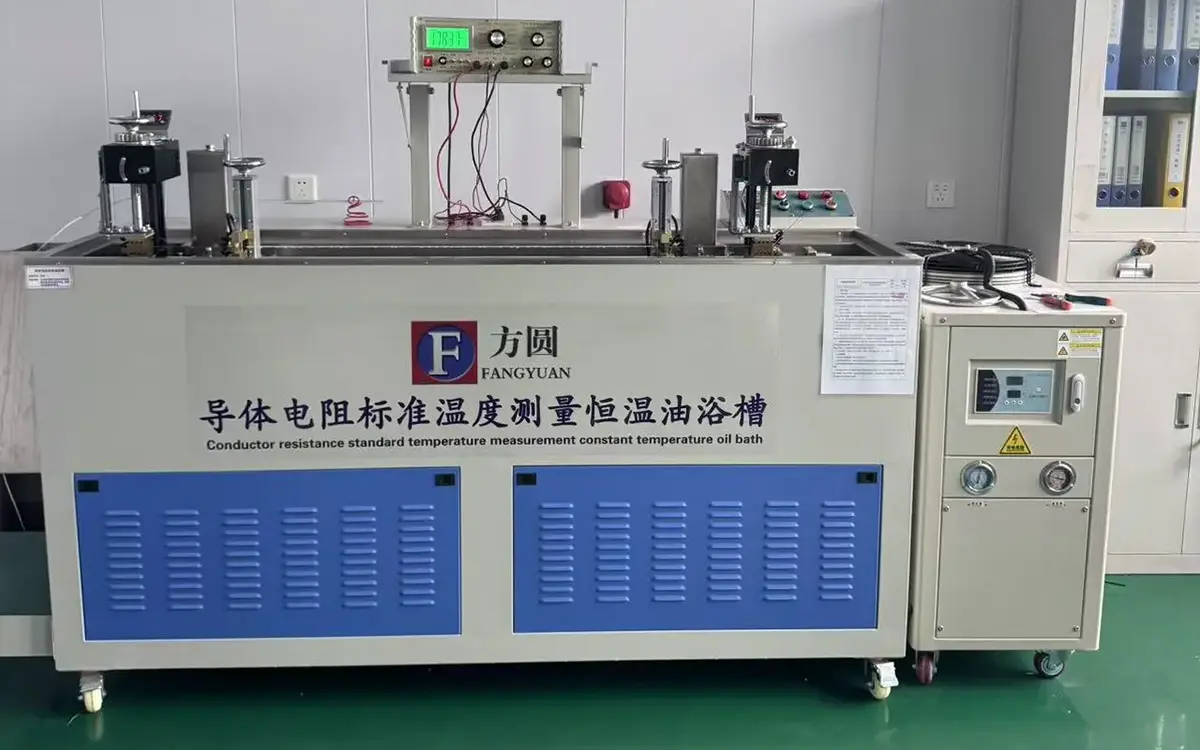

Insulasi XLPE memisahkan konduktor dari lapisan pelindung luar dan menyediakan insulasi listrik selama pengoperasian normal. Inspeksi kabel yang telah selesai dapat mencakup pemeriksaan dimensi, resistansi konduktor, pengujian terkait insulasi, dan pengujian ketahanan tegangan sesuai dengan spesifikasi yang dipesan dan persyaratan pengujian yang berlaku.

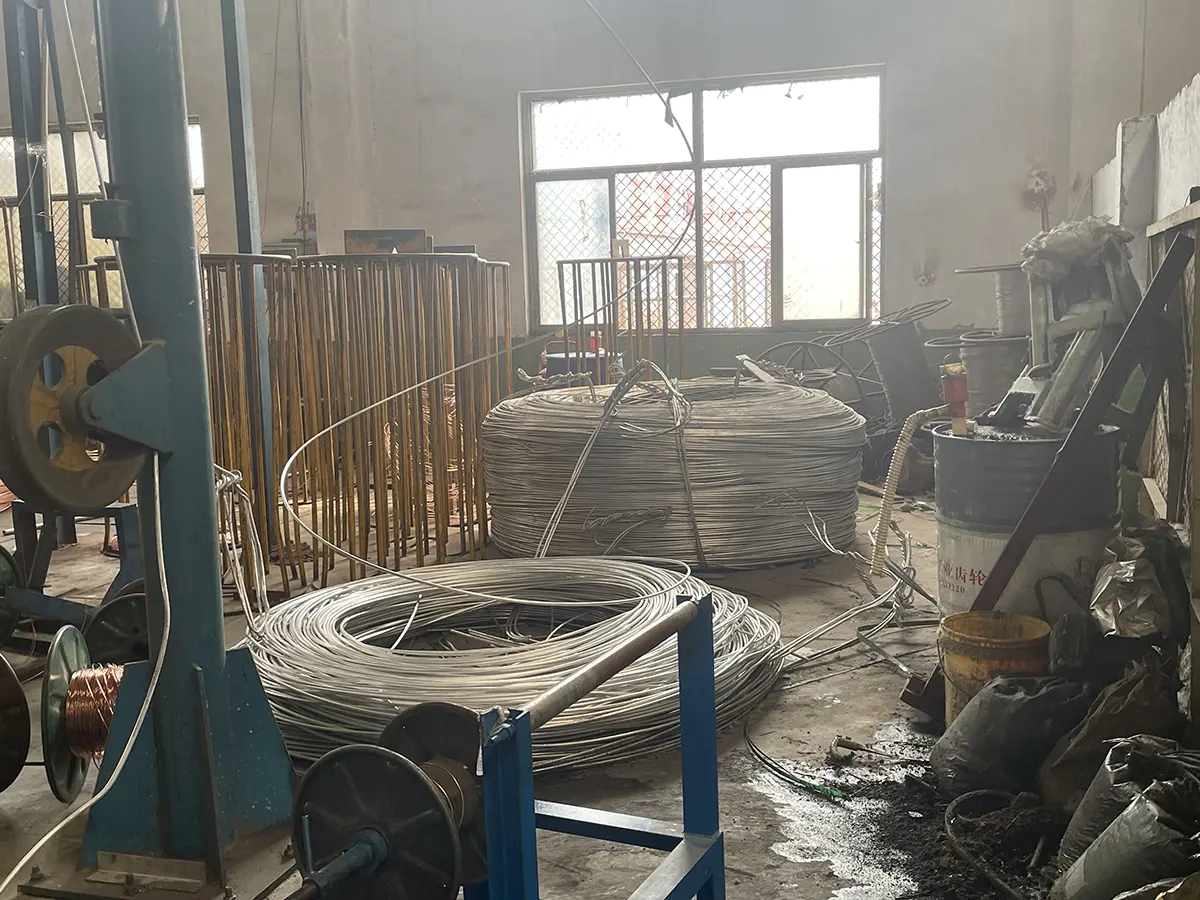

Bahan konduktor aluminium harus diperiksa sifat listrik dan dimensinya sebelum produksi kabel. Catatan produksi dan hasil pengujian kabel jadi memberikan dasar untuk ketertelusuran batch. Jika diwajibkan oleh kontrak proyek, inspeksi pabrik atau pengambilan sampel pihak ketiga dapat diatur sesuai dengan ruang lingkup inspeksi yang disepakati.
Pemilihan kabel harus mempertimbangkan arus beban, metode pemasangan, suhu sekitar, pengelompokan kabel, penurunan tegangan, dan kondisi hubung singkat. Nilai ampacity dalam tabel adalah data referensi untuk konfigurasi yang tercantum; ukuran akhir konduktor harus dikonfirmasi menggunakan metode perhitungan dan faktor koreksi yang disyaratkan oleh standar proyek.
Untuk kabel dengan insulasi PVC, selubung PVC atau selubung tahan api bebas halogen, suhu lingkungan pemasangan tidak boleh lebih rendah dari 0 ℃. Pemasangan pada suhu rendah sebaiknya dilakukan hanya jika konstruksi kabel dan prosedur pemasangan mengizinkannya.
|
Barang |
Kabel inti tunggal |
|
Kabel Multi-inti |
|
|
|
Non-lapis baja |
Lapis baja |
Non-lapis baja |
Lapis baja |
|
Radius lentur minimum selama pemasangan |
20D |
15D |
15D |
12D |
|
Jari-jari tekukan minimum di dekat kotak sambungan dan terminal (tekukan harus dikontrol secara hati-hati misalnya dengan membentuk pelat pemandu) |
15D |
12D |
12D |
10D |
Setelah pemasangan kabel selesai, uji ketahanan tegangan harus dilakukan selama 15 menit pada tegangan uji 3,5 kV.
Kabel Listrik Tegangan Rendah Tahan Api Aluminium XLPE FR dapat dipertimbangkan untuk distribusi listrik keselamatan kebakaran tegangan rendah di rumah sakit, sekolah, bangunan komersial, fasilitas industri, jaringan pipa kota dan proyek serupa. Pemilihan harus didasarkan pada beban yang dibutuhkan, tegangan, metode pemasangan, kondisi lingkungan dan persyaratan kinerja kebakaran.
Cocok untuk sirkuit daya tegangan rendah yang dipasang di baki kabel dalam ruangan di mana persyaratan kinerja kebakaran merupakan bagian dari spesifikasi proyek. Jarak penyangga kabel, pengelompokan, dan pembuangan panas harus dipertimbangkan selama pemasangan.
Kabel dapat digunakan untuk pemasangan di luar ruangan dan parit kabel jika konstruksi selubung dan kondisi lingkungan sesuai. Paparan sinar UV, kelembapan, perubahan suhu, dan perlindungan mekanis harus dievaluasi sebelum pemasangan.
Penguburan langsung ringan dapat dipertimbangkan jika konstruksi kabel dan persyaratan proyek mengizinkannya. Kondisi tanah, kelembaban, korosi, kedalaman penguburan dan perlindungan mekanis harus dievaluasi sebelum metode pemasangan dikonfirmasi.
Peletakan perendaman di bawah air dalam jangka panjang dilarang. Untuk lokasi dengan paparan air terus-menerus, kontaminasi bahan kimia yang parah, pembebanan mekanis yang luar biasa, atau kondisi khusus lainnya, konstruksi kabel yang dirancang khusus untuk kondisi tersebut harus dipilih.
Qiancheng menyimpan catatan produksi dan inspeksi untuk pembuatan kabel dan pengujian produk jadi. Tergantung pada konfigurasi produk dan persyaratan proyek, dokumentasi dapat mencakup spesifikasi produk, catatan pengujian pabrik, hasil pengujian ketahanan tegangan, laporan pengujian kinerja kebakaran, dan informasi ketertelusuran batch.
Untuk proyek ekspor, pelanggan dapat menyediakan terlebih dahulu ukuran konduktor, panjang kabel, metode pemasangan, persyaratan kinerja kebakaran, dan standar yang berlaku yang diperlukan. Informasi ini membantu menentukan paket konstruksi dan dokumentasi kabel yang sesuai sebelum produksi.
Kunjungan pabrik pelanggan, prosedur inspeksi yang disepakati, dan pengambilan sampel pihak ketiga yang independen dapat diatur bila diwajibkan oleh kontrak. Pemotongan panjang dan penandaan permukaan juga dapat didiskusikan sesuai spesifikasi pesanan.
J: Aluminium mengurangi massa konduktor dibandingkan dengan tembaga dalam kondisi desain kelistrikan yang sebanding. Perbedaan sebenarnya dalam berat dan biaya kabel bergantung pada ukuran konduktor, konstruksi kabel, metode pemasangan, dan persyaratan proyek. Ukuran konduktor tidak boleh didasarkan pada berat saja.
A: Lapisan mika bertindak sebagai penghalang tahan api di sekitar konduktor. Berdasarkan uji kebakaran yang memenuhi syarat, ini membantu menjaga isolasi listrik dan integritas sirkuit selama durasi pengujian yang ditentukan. Kinerja terverifikasi harus diambil dari laporan pengujian yang relevan.
J: XLPE umumnya dipilih jika diperlukan kemampuan suhu pengoperasian yang lebih tinggi dan ketahanan terhadap penuaan termal. Sistem insulasi yang sesuai tetap bergantung pada level tegangan, kondisi sekitar, metode pemasangan dan standar yang berlaku.
A: Pemilihan harus mempertimbangkan arus beban, metode pemasangan, suhu sekitar, pengelompokan, penurunan tegangan, dan kondisi hubung singkat. Nilai ampacity yang ditunjukkan dalam tabel spesifikasi harus digunakan bersama dengan perhitungan desain dan faktor koreksi yang berlaku.
J: Selama pemasangan, radius tekukan minimum adalah 20D untuk kabel inti tunggal non-lapis baja, 15D untuk kabel inti tunggal lapis baja, 15D untuk kabel multi-inti non-lapis baja, dan 12D untuk kabel multi-inti lapis baja. Di dekat kotak sambungan dan terminal, nilai yang ditentukan masing-masing adalah 15D, 12D, 12D dan 10D.
A: Sesuai dengan persyaratan instalasi yang disediakan, uji ketahanan tegangan harus dilakukan setelah pemasangan pada 3,5 kV selama 15 menit. Prosedur pengujian sebenarnya harus mengikuti spesifikasi proyek dan persyaratan keselamatan yang berlaku.
J: Pemasangan di atas luar ruangan, pemasangan parit kabel, dan penguburan langsung ringan dapat dipertimbangkan jika kondisi lingkungan dan pemasangan sesuai. Perendaman di bawah air dalam jangka panjang dilarang. Paparan sinar UV, kelembapan, kondisi tanah, dan perlindungan mekanis harus dievaluasi sebelum pemasangan.
J: Tergantung pada konfigurasi dan kontrak produk, dokumen yang tersedia mungkin mencakup spesifikasi produk, catatan pengujian pabrik, hasil pengujian ketahanan tegangan, laporan pengujian kinerja kebakaran, dan catatan ketertelusuran batch. Dokumentasi yang diperlukan harus dikonfirmasi sebelum produksi.
