Kabel Daya Tegangan Rendah Tembaga XLPE Tahan Api mengadopsi konduktor tembaga bebas oksigen, insulasi XLPE, dan lapisan penghalang tahan api. Itu dapat mempertahankan kapasitas pasokan listrik dalam kondisi kebakaran. Berbeda dari kabel tahan api biasa, kabel ini memiliki tingkat keamanan yang lebih tinggi dan berfungsi sebagai kabel pilihan untuk distribusi listrik darurat di gedung-gedung publik di luar negeri dan lokasi berisiko tinggi.
|
Bagian nominal (mm²) |
Jumlah minimum kabel konduktor |
Diameter luar konduktor （mm） |
Ketebalan nominal insulasi XLPE/mm |
Perkiraan diameter luar insulasi/mm |
Resistansi konduktor maksimum pada 20℃(Ω/km) tembaga |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5(B) |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2.5(B) |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4(B) |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6(B) |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |

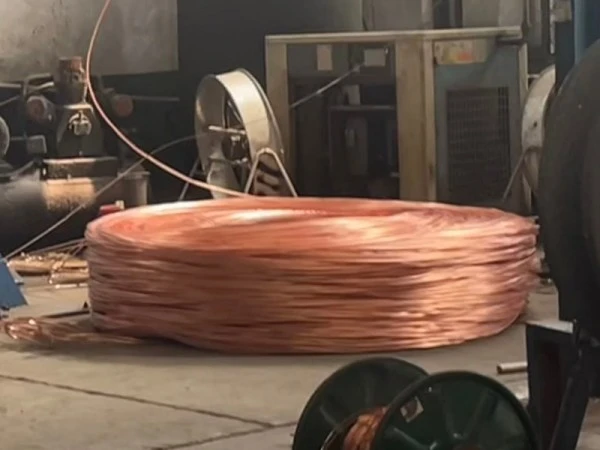

Konduktivitas yang sangat baik dan ketahanan yang stabil menghasilkan lebih sedikit panas selama pengoperasian jangka panjang. Struktur multi-untai memberikan fleksibilitas yang lebih baik untuk pemasangan dalam skenario yang kompleks.
Dibandingkan dengan isolasi PVC tradisional, insulasi ini memberikan ketahanan panas yang unggul, kinerja anti-penuaan, dan ketahanan terhadap korosi kimia. Suhu pengoperasian jangka panjangnya dapat mencapai 90℃ dengan stabilitas isolasi yang jauh lebih baik.
Bahan pembeda inti ini mengadopsi lapisan tahan api mika. Ketika terkena pembakaran api terbuka, ia membentuk lapisan karbonisasi insulasi panas yang keras untuk memblokir erosi suhu tinggi pada konduktor dan menjamin pasokan listrik berkelanjutan jangka pendek dalam kondisi kebakaran.
Tahan aus, tahan lembab, dan tahan UV. Ini tahan terhadap kelembaban dan korosi ringan di luar ruangan dan di parit kabel untuk memperpanjang masa pakai kabel secara keseluruhan.
Uji pengambilan sampel dilakukan untuk bahan tembaga, pelet XLPE, dan pita perekat mika tahan api. Bahan baku yang tidak sesuai dilarang diproduksi.
Penampang konduktor, ketebalan insulasi, dan proses pembungkusan tahan api dipantau secara real-time untuk menghindari penyimpangan dimensi dan pembungkusan yang tidak merata.

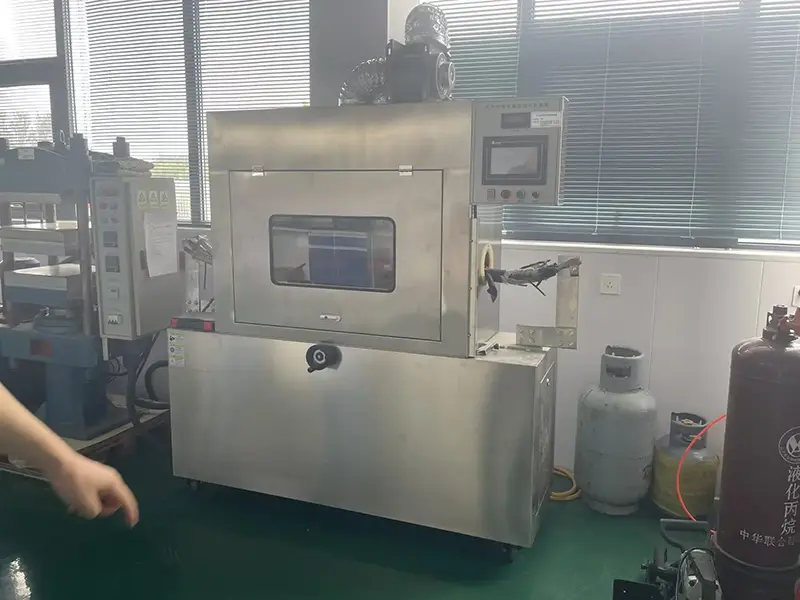

Uji resistansi DC, uji tegangan tahan frekuensi daya, uji ketahanan insulasi, uji pembakaran tahan api, uji penuaan, dan uji tekuk suhu rendah sepenuhnya mensimulasikan kondisi layanan teknik.
Penampilan, spesifikasi dan kemasan diperiksa item demi item. Arsip pengujian disimpan untuk setiap batch. Dokumen ujian berbahasa Inggris dapat diterbitkan untuk memenuhi persyaratan penerimaan proyek di luar negeri dan izin bea cukai.
Media pembawa arus. Tembaga bebas oksigen dengan konduktivitas tinggi memastikan transmisi daya yang stabil.
Struktur inti yang khas. Ini mengisolasi suhu tinggi selama kebakaran dan menjaga pasokan listrik sirkuit, yang merupakan perbedaan terbesar dari kabel listrik biasa.
Komponen isolasi listrik utama, tahan suhu tinggi dan anti penuaan, tidak mudah retak dalam pengoperasian jangka panjang.
Menjadikan kabel kompak dan bulat serta meningkatkan ketahanan kompresi mekanis.
Memberikan perlindungan mekanis terhadap gesekan, kelembapan, sinar matahari, dan korosi tanah ringan.
Struktur multi-lapisan bekerja secara sinergis untuk mewujudkan kemampuan ganda: transmisi daya yang stabil dalam kondisi normal dan pasokan daya berkelanjutan jangka pendek dalam kondisi kebakaran.
Lulus uji pembakaran tahan api. Ia dapat mempertahankan pasokan listrik normal untuk jangka waktu tertentu dalam kondisi nyala api terbuka untuk memastikan pengoperasian penerangan darurat, pompa pemadam kebakaran, dan sistem alarm. Kabel tahan api biasa hanya dapat memperlambat penyebaran api dan tidak dapat menopang pasokan listrik.
Insulasi XLPE memungkinkan suhu pengoperasian jangka panjang 90℃ dan suhu ketahanan hubung singkat yang lebih tinggi, dengan kinerja ketahanan panas yang jauh lebih baik daripada kabel berinsulasi PVC.
Bahan polietilen ikatan silang tahan UV dan tahan panas untuk peletakan jangka panjang pada baki kabel dalam ruangan dan dalam kondisi overhead luar ruangan.
Selubung padat menghalangi kelembapan, cocok untuk parit kabel lembab dan peletakan bawah tanah. Ini tahan terhadap korosi asam lemah dan alkali lemah.
Struktur keseluruhan yang ringkas menawarkan ketahanan kompresi dan tarikan yang baik, tahan terhadap kerusakan selama pekerjaan konstruksi sipil.
J: Kabel tahan api biasa terutama ditujukan untuk membatasi perambatan api, sedangkan kabel tahan api dibuat untuk menjaga integritas sirkuit selama jangka waktu tertentu dalam kondisi kebakaran. Kabel ini menggunakan lapisan mika tahan api yang membantu menjaga kontinuitas listrik selama paparan kebakaran, sehingga dapat diterapkan pada sirkuit yang melayani pompa pemadam kebakaran, penerangan darurat, dan sistem alarm.
J: Insulasi XLPE memiliki suhu pengoperasian jangka panjang tertentu hingga 90℃. Ini memberikan stabilitas termal yang baik dan ketahanan terhadap penuaan dan paparan bahan kimia. Dibandingkan dengan isolasi PVC, XLPE umumnya lebih cocok untuk aplikasi yang memerlukan suhu pengoperasian kontinu yang lebih tinggi, tergantung pada spesifikasi kabel yang dipilih dan kondisi pemasangan.
A: Lapisan tahan api terbuat dari pita mika tahan api. Di bawah paparan api suhu tinggi, mika mempertahankan sifat insulasinya dan membentuk penghalang tahan panas di sekitar konduktor, membantu melindungi sistem insulasi listrik dan menjaga kontinuitas sirkuit selama periode tahan api yang ditentukan.
J: Inspeksi dapat mencakup pemeriksaan bahan mentah, pemantauan lini produksi, pengujian ketahanan konduktor produk jadi, pengujian tegangan tahan frekuensi daya, pengujian ketahanan insulasi, pengujian pembakaran tahan api, pengujian penuaan, dan pengujian tekukan suhu rendah. Catatan pengujian yang relevan dapat disimpan secara batch, dan dokumen teknis atau pengujian berbahasa Inggris dapat diberikan sesuai dengan persyaratan dokumentasi proyek di luar negeri.
J: Metode peletakan yang berlaku bergantung pada konstruksi kabel dan kondisi lokasi. Selubung memberikan perlindungan terhadap kelembaban, paparan sinar UV dan lingkungan asam lemah atau alkali lemah. Kabel ini dapat dipertimbangkan untuk baki kabel dalam ruangan, perutean overhead luar ruangan, parit kabel lembab, dan aplikasi terkubur langsung tertentu yang persyaratan mekanis, lingkungan, dan pemasangannya telah dikonfirmasi.
A: Konstruksi utama dapat dijelaskan dalam lima lapisan:
1. Konduktor tembaga bebas oksigen untuk transmisi arus listrik;
2. Lapisan mika tahan api untuk membantu menjaga kontinuitas sirkuit dalam kondisi kebakaran;
3. Lapisan isolasi XLPE memberikan isolasi listrik dan stabilitas termal;
4. Lapisan pengisi untuk dukungan struktural dan stabilitas dimensi;
5. Selubung luar memberikan perlindungan terhadap keausan mekanis, kelembapan, dan paparan luar ruangan.
Konstruksi gabungan ini memenuhi persyaratan transmisi daya normal dan sirkuit tahan api.
A: Konduktor terbuat dari tembaga bebas oksigen dengan kemurnian tinggi. Konstruksi konduktor terdampar memberikan fleksibilitas yang lebih besar daripada konduktor padat dengan penampang yang sama, membuat perutean dan sambungan bekerja lebih mudah di baki kabel, saluran, dan ruang kabel terbatas lainnya. Kinerja kelistrikan harus dievaluasi berdasarkan ukuran konduktor dan spesifikasi kabel yang berlaku.
A: Insulasi XLPE memiliki batas suhu hubung singkat hingga 250℃ untuk durasi pendek yang ditentukan, tergantung pada standar kabel dan kondisi pengoperasian yang berlaku. Kabel yang sudah jadi dapat menjalani pengujian tegangan tahan frekuensi daya dan ketahanan isolasi sebelum pengiriman. Untuk instalasi bawah tanah yang lembab, selubung, sistem isolasi, kondisi drainase dan metode peletakan harus dipertimbangkan untuk menjaga kinerja listrik jangka panjang.
