Kabel Daya Tegangan Rendah Qiancheng Copper XLPE LSZH dirancang untuk distribusi daya tegangan rendah di gedung dan infrastruktur yang mensyaratkan pengurangan asap dan konstruksi kabel bebas halogen. Ini dapat digunakan di fasilitas metro, rumah sakit, gedung perkantoran, terowongan utilitas, dan area tertutup lainnya, dengan ukuran konduktor dipilih sesuai dengan beban yang diperlukan, metode pemasangan, dan spesifikasi proyek.
|
Penampang Konduktor Nominal (mm²) |
Jumlah Minimum Kabel Konduktor |
Diameter Luar Konduktor (mm) |
Ketebalan Insulasi XLPE Nominal (mm) |
Perkiraan Diameter Luar Isolasi (mm) |
Maks. Resistansi Konduktor pada 20℃ Tembaga (Ω/km) |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2.5 (B) |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |
Kabel Listrik Tegangan Rendah Tembaga XLPE LSZH menggunakan isolasi XLPE untuk pemisahan listrik antara konduktor dan komponen kabel di sekitarnya. XLPE memberikan suhu pengoperasian normal yang lebih tinggi dibandingkan insulasi PVC konvensional dan biasanya dipilih jika diperlukan kinerja termal, stabilitas insulasi, dan keandalan listrik jangka panjang. Batasan pengoperasian sebenarnya harus mengikuti standar kabel yang berlaku dan spesifikasi proyek.
Konstruksi LSZH ditujukan untuk instalasi yang memerlukan pengendalian pembentukan asap dan produk pembakaran yang mengandung halogen. Kepadatan asap dan gas asam halogen merupakan karakteristik kinerja yang terpisah dan harus diverifikasi berdasarkan standar pengujian yang berlaku dan persyaratan proyek. IEC 61034 mencakup pengukuran emisi asap, sedangkan IEC 60754-1 menetapkan metode untuk menentukan kandungan gas asam halogen.

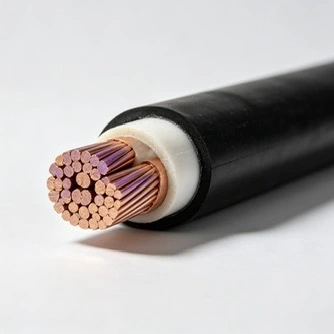

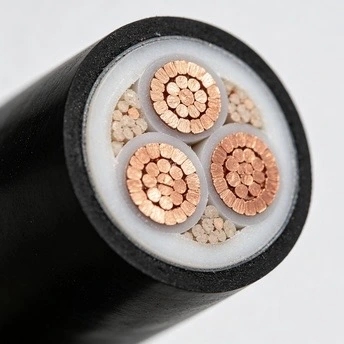

Kabel menggunakan konduktor tembaga untuk transmisi daya tegangan rendah. Resistansi konduktor merupakan parameter penting untuk menilai penurunan tegangan dan rugi-rugi pengoperasian, sedangkan penampang konduktor harus dipilih berdasarkan kapasitas pembawa arus, kondisi pemasangan, suhu sekitar, pengelompokan, dan penurunan tegangan yang diijinkan.
Ukuran konduktor yang tersedia dalam tabel teknis mencakup persyaratan kontrol kecil dan sirkuit cabang serta aplikasi distribusi daya tegangan rendah yang lebih besar. Pemilihan akhir harus mempertimbangkan beban tersambung, panjang rangkaian, metode pemasangan, kondisi hubung singkat, dan persyaratan kelistrikan setempat yang berlaku, bukan hanya penampang konduktor saja.

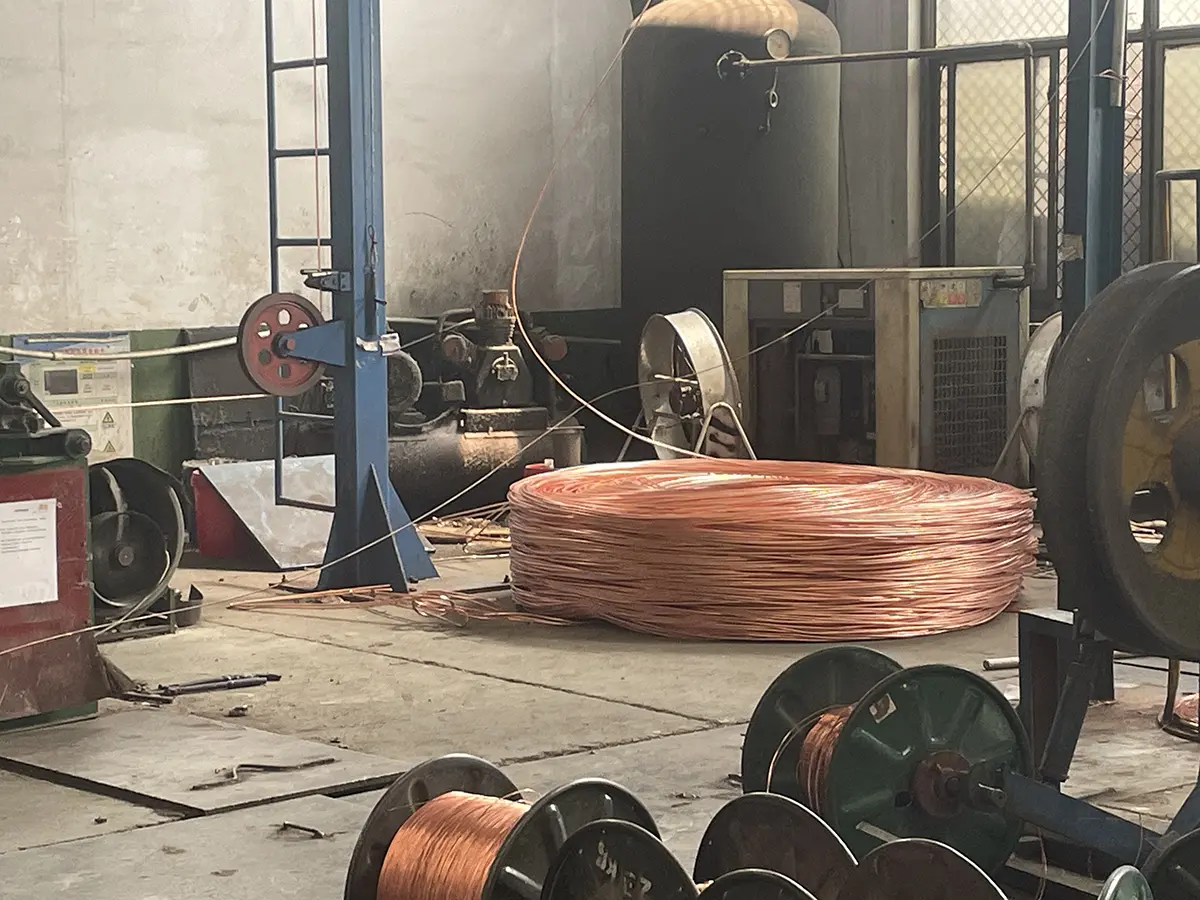

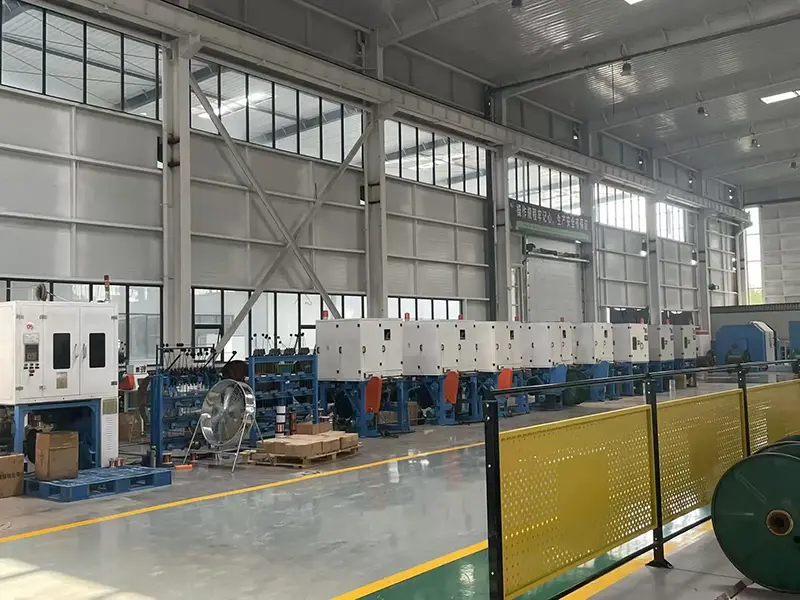

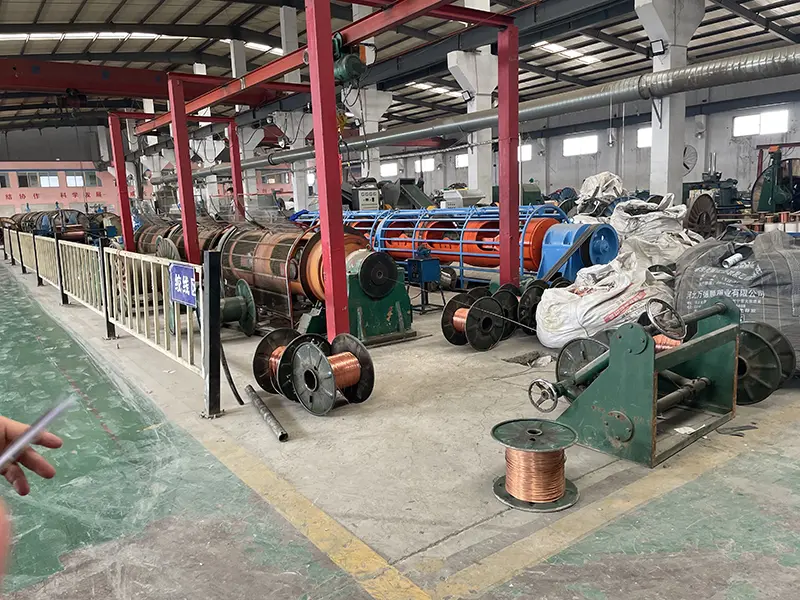

Qiancheng mengoperasikan fasilitas produksinya sendiri dengan ekstrusi kabel dan peralatan pengujian untuk manufaktur dan kontrol kualitas rutin. Catatan produksi, inspeksi bahan mentah, dan hasil pengujian terkait kelistrikan atau pembakaran dapat disimpan sesuai dengan persyaratan dokumentasi proyek. Untuk proyek yang memerlukan verifikasi tambahan, kunjungan pabrik dan pengambilan sampel pihak ketiga dapat diatur sesuai dengan kondisi proyek.
Bahan konduktor, kompon insulasi, bahan selubung, dimensi konduktor dan ketebalan insulasi dikontrol selama produksi sesuai dengan spesifikasi yang berlaku. Pemeriksaan dimensi dan uji kelistrikan memberikan pos pemeriksaan praktis sebelum kabel jadi dilepaskan untuk pengiriman.
Dokumentasi tingkat batch dapat digunakan untuk menghubungkan kabel yang sudah jadi dengan catatan produksi dan inspeksinya. Jika dokumentasi proyek memerlukan identifikasi gulungan, laporan pengujian, atau catatan material, informasi yang diperlukan dapat disiapkan bersama pengiriman.
Untuk proyek ekspor dan infrastruktur dengan persyaratan kendali mutu independen, inspeksi atau pengambilan sampel pihak ketiga dapat dikoordinasikan sebelum pengiriman. Ruang lingkup inspeksi dapat ditentukan sesuai dengan spesifikasi pembelian, standar yang berlaku, dan persyaratan penerimaan.
Apabila pengujian IEC 60332 ditentukan, konstruksi kabel yang relevan dapat dievaluasi untuk perambatan api sesuai dengan bagian yang berlaku dari seri IEC 60332. Tingkat pengujian yang tepat harus dikonfirmasikan terhadap spesifikasi proyek karena konstruksi kabel dan pengaturan pemasangan yang berbeda mungkin memerlukan metode pengujian yang berbeda.
Kinerja rendah asap sangat relevan di area tertutup dimana asap dapat mempengaruhi jarak pandang, evakuasi dan akses pemadam kebakaran. IEC 61034 menyediakan metode pengujian untuk mengukur kepadatan asap dalam kondisi pembakaran yang ditentukan, sehingga dokumentasi proyek harus mengidentifikasi metode pengujian dan tingkat penerimaan yang diperlukan daripada hanya mengandalkan istilah "asap rendah".
Untuk proyek yang menentukan bahan bebas halogen, konstruksi kabel yang relevan dan persyaratan pengujian bahan harus dikonfirmasi sebelum produksi. IEC 60754-1 membahas penentuan gas asam halogen yang dihasilkan dari bahan kabel selama pembakaran, memberikan titik verifikasi terpisah dari perambatan api dan pengujian kepadatan asap.
Kabel Listrik Tegangan Rendah Tembaga XLPE LSZH dapat ditentukan untuk sirkuit distribusi tegangan rendah di stasiun metro, gedung transit kereta api, platform, area layanan, dan infrastruktur tertutup lainnya di mana dokumen proyek memerlukan konstruksi kabel rendah asap dan bebas halogen.
Penerapannya dapat mencakup sirkuit distribusi daya yang melayani bangsal, area operasi, unit gawat darurat, area publik, dan fasilitas pendukung. Pemilihan kabel harus mengikuti desain kelistrikan, spesifikasi keselamatan kebakaran, dan persyaratan pemasangan bangunan.
Kabel ini cocok untuk distribusi tegangan rendah di gedung perkantoran, pusat perbelanjaan, sekolah, fasilitas pameran dan bangunan umum lainnya di mana persyaratan asap dan produk pembakaran merupakan bagian dari spesifikasi kelistrikan.
Aplikasi yang umum mencakup area parkir bawah tanah, terowongan utilitas, ruang peralatan, dan infrastruktur layanan tertutup lainnya. Desain pemasangan harus mempertimbangkan pengelompokan kabel, pembuangan panas, perlindungan mekanis, dan akses untuk pemeliharaan.
Bandara, fasilitas kereta api, ruang komunikasi, dan bangunan teknis lainnya dapat menentukan konstruksi kabel LSZH untuk rangkaian tegangan rendah tertentu. Jenis kabel akhir harus disesuaikan dengan fungsi sirkuit dan persyaratan kinerja kebakaran proyek.
Ukuran kabel harus dimulai dengan arus desain dan kemudian diperiksa berdasarkan metode pemasangan, kondisi sekitar, pengelompokan konduktor, dan suhu yang diizinkan. Resistansi konduktor yang ditabulasikan juga dapat digunakan sebagai bagian dari perhitungan penurunan dan kerugian tegangan.
Untuk saluran, baki, atau pemasangan tertutup lainnya, ruang yang tersedia, radius tekukan, pembuangan panas, dan kondisi tarikan harus dipertimbangkan sebelum memesan. Kabel yang panjang mungkin memerlukan peninjauan tambahan terhadap penurunan tegangan dan tegangan pemasangan.
Instalasi di dalam ruangan, di bawah tanah, dan sebagian terbuka dapat memiliki persyaratan berbeda untuk kelembapan, perlindungan mekanis, suhu, dan paparan bahan kimia. Oleh karena itu, konstruksi kabel harus disesuaikan dengan lingkungan pemasangan sebenarnya, bukan hanya dipilih berdasarkan tegangan dan ukuran konduktor.
Untuk pesanan infrastruktur dan ekspor, dokumen pengadaan dapat mencakup lembar data teknis, catatan pengujian rutin, laporan inspeksi, informasi pengepakan, dan identifikasi gulungan. Memberikan persyaratan ini sebelum produksi membantu menyelaraskan produksi dan inspeksi dengan proses penerimaan proyek.
Untuk tinjauan spesifikasi, pelanggan dapat memberikan tegangan pengenal, ukuran konduktor, panjang kabel yang diperlukan, metode pemasangan, beban yang diharapkan, dan standar proyek. Qiancheng dapat menggunakan detail ini untuk mengonfirmasi konstruksi Kabel Daya Tegangan Rendah Tembaga XLPE LSZH yang sesuai dan menyiapkan dokumentasi teknis yang sesuai.
Untuk pesanan proyek, akan berguna juga untuk memastikan tingkat pengujian tahan api, emisi asap, dan bebas halogen yang diperlukan sebelum produksi. Jika persyaratan inspeksi pihak ketiga atau penandaan ulang dan dokumentasi tertentu berlaku, hal ini dapat dimasukkan dalam perjanjian teknis dan spesifikasi pembelian.
J: Konstruksi kabel LSZH dirancang untuk membatasi timbulnya asap dan produk pembakaran yang mengandung halogen ketika bahan yang ditentukan dan persyaratan pengujian terpenuhi. Kabel PVC konvensional menggunakan sistem polimer yang mengandung halogen. Pilihan yang tepat bergantung pada spesifikasi keselamatan kebakaran dan standar pemasangan yang berlaku.
A: XLPE memberikan isolasi listrik dengan kemampuan suhu operasi normal yang lebih tinggi dibandingkan isolasi PVC konvensional. Ini biasanya digunakan di mana diperlukan kinerja isolasi yang stabil dan ketahanan termal. Suhu pengoperasian yang diizinkan harus dikonfirmasi dari spesifikasi kabel yang berlaku.
A: Faktor utamanya meliputi arus desain, metode pemasangan, suhu sekitar, pengelompokan kabel, panjang rangkaian, penurunan tegangan, dan kondisi hubung singkat. Ukuran konduktor harus ditentukan dari desain kelistrikan yang lengkap, bukan dari nilai arus saja.
A: Dapat dipertimbangkan untuk aplikasi ini dimana spesifikasi proyek memerlukan kabel tembaga tegangan rendah dengan insulasi XLPE dan konstruksi LSZH. Tingkat uji nyala api, asap, dan bebas halogen yang disyaratkan harus dikonfirmasikan terhadap standar proyek yang berlaku sebelum memesan.
J: Tergantung pada persyaratan pesanan, dokumentasi dapat mencakup spesifikasi teknis, catatan inspeksi atau pengujian, identifikasi gulungan, informasi pengepakan, dan dokumen kualitas lain yang disepakati. Inspeksi pihak ketiga juga dapat dikoordinasikan bila diperlukan oleh proyek.
J: Ya. Kunjungan pabrik dan pengambilan sampel atau inspeksi pihak ketiga dapat dikoordinasikan sesuai dengan pesanan dan rencana inspeksi. Ruang lingkup inspeksi harus disepakati terlebih dahulu sehingga catatan produksi, sampel, dan item pengujian yang diperlukan tersedia.
J: Informasi yang berguna mencakup ukuran konduktor, jumlah inti, panjang kabel yang diperlukan, level tegangan, metode pemasangan, tujuan, standar yang berlaku, dan persyaratan khusus nyala api, asap, atau bebas halogen. Jika spesifikasi akhir belum ditetapkan, penerapan proyek dan beban listrik dapat diberikan untuk tinjauan teknis awal.
