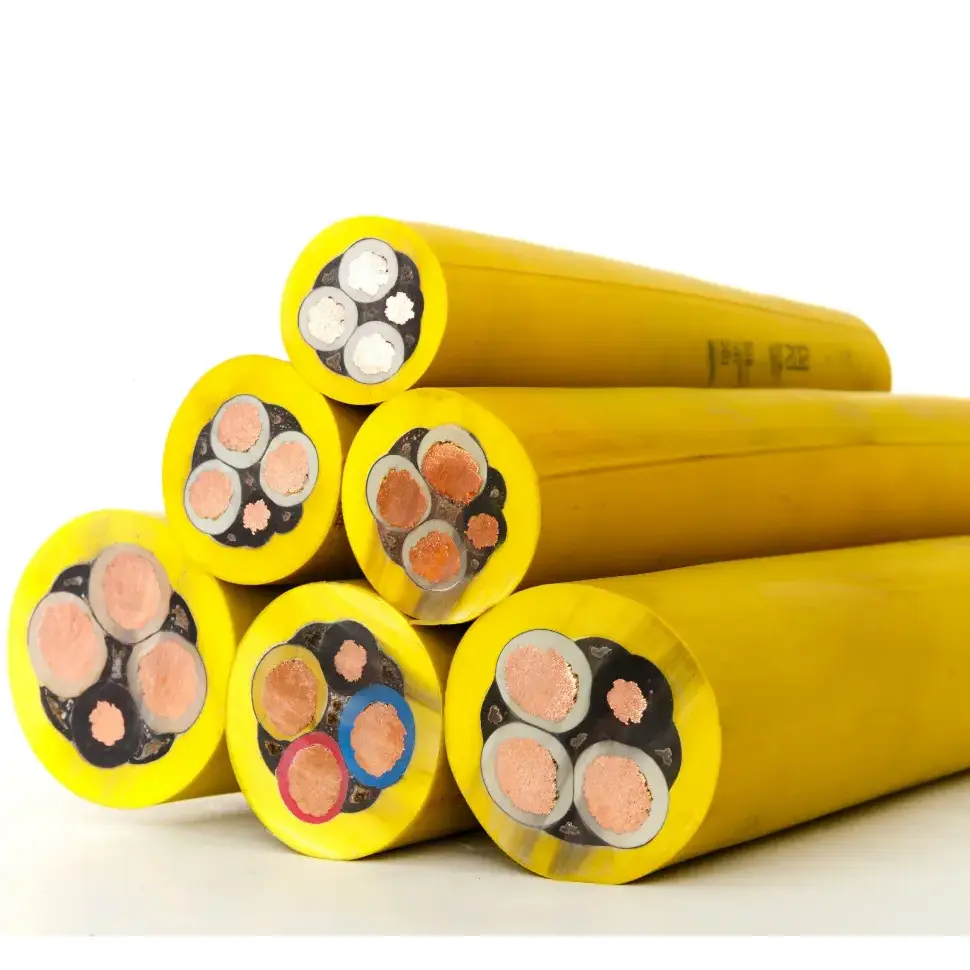

Kabel Karet Terlindung Fleksibel Penambangan

Model: MYP, MYPT.

Kabel Karet Berpelindung Fleksibel Penambangan adalah kabel berselubung karet fleksibel untuk peralatan listrik bergerak yang digunakan dalam penambangan bawah tanah. Spesifikasi produk yang disediakan mengacu pada MT/T 818.7-2009 dan menggabungkan konduktor tembaga multi-untai, insulasi karet tujuan khusus, pelindung jalinan kawat tembaga, dan selubung karet berkekuatan tinggi. Konstruksi ini ditujukan untuk aplikasi yang melibatkan pembengkokan, tarikan, puntiran berulang kali, dan paparan terhadap debu, kelembapan, dan kontak mekanis.

Tabel Spesifikasi Produk dan Parameter Teknis

Fitur Konstruksi Utama

1. Konduktor Tembaga Fleksibel

Kabel ini menggunakan konduktor tembaga bebas oksigen multi-untai dengan kemurnian tinggi. Dibandingkan dengan konstruksi konduktor kaku, susunan pilin lebih cocok untuk instalasi bergerak dimana kabel berulang kali ditekuk, dipindahkan atau dipuntir selama pengoperasian peralatan.

2. Isolasi Karet dan Selubung Pelindung

Karet tujuan khusus ditentukan untuk lapisan insulasi, sedangkan selubung luar digambarkan sebagai tahan aus, tahan minyak, tahan tarikan, dan tahan benturan. Karakteristik material ini relevan dengan jalur bawah tanah di mana kabel dapat bersentuhan dengan peralatan, debu batu bara, kelembapan, atau oli hidrolik.

3. Pelindung Jalinan Kawat Tembaga

Spesifikasi yang disertakan mencantumkan pelindung jalinan kawat tembaga dengan cakupan pelindung minimal 85%. Pelindung logam dapat mengurangi sambungan elektromagnetik antara kabel dan peralatan listrik di dekatnya, meskipun efek pelindung sebenarnya juga bergantung pada pemasangan kabel, terminasi pelindung, dan pembumian.

4. Gabungan Inti Daya dan Kontrol

Konstruksinya dapat menggabungkan inti daya dan kontrol dalam rakitan kabel yang sama. Pengaturan ini berguna jika peralatan penambangan bergerak memerlukan daya listrik dan koneksi kontrol terkait, tergantung pada konfigurasi sirkuit peralatan tersebut.

Ketentuan Aplikasi

Kabel Karet Berpelindung Fleksibel Penambangan ditujukan untuk peralatan bergerak bawah tanah di mana pembebanan listrik dikombinasikan dengan gerakan mekanis berulang. Model yang tepat harus dipilih berdasarkan tegangan pengenal, penampang konduktor, susunan inti, panjang kabel, pola pergerakan dan kondisi lingkungan.

1. Peralatan Penambangan Mekanis Penuh

Konstruksi fleksibel ini dapat digunakan untuk peralatan bergerak yang beroperasi di sepanjang permukaan penambangan mekanis, di mana pergerakan kabel dan pembengkokan berulang merupakan bagian dari pengoperasian normal. Ukuran konduktor dan konfigurasi inti harus sesuai dengan kebutuhan kelistrikan peralatan.

2. Perlengkapan Jalan Bawah Tanah

Peralatan bergerak yang beroperasi di jalan raya bawah tanah mungkin memerlukan kabel yang tahan terhadap tarikan, benturan, dan abrasi. Jenis peralatan, rute pemasangan, dan jarak bebas yang tersedia harus dipertimbangkan saat menentukan konstruksi kabel yang sesuai.

3. Daerah dengan Interferensi Elektromagnetik

Jika motor berdaya tinggi, konverter frekuensi, atau peralatan listrik lainnya dipasang di dekat sirkuit kontrol atau pemantauan, lapisan pelindung logam dapat membantu membatasi sambungan elektromagnetik. Sambungan pelindung dan grounding yang benar tetap menjadi bagian penting dari keseluruhan instalasi.

4. Kondisi Bawah Tanah yang Lembab dan Berdebu

Insulasi karet dan selubung luar memberikan konstruksi yang ditujukan untuk tuntutan lingkungan bawah tanah. Kesesuaian lingkungan yang sebenarnya harus diperiksa terhadap paparan air, suhu, kontak minyak, pembebanan mekanis dan persyaratan spesifik tambang.

Poin Teknis untuk Pemilihan Kabel

1. Nilai Tegangan dan Penampang Konduktor

Spesifikasi yang disertakan mencantumkan tegangan pengenal 0,66/1,14 kV dan penampang konduktor dari 10 mm² hingga 150 mm². Pemilihan harus mempertimbangkan beban peralatan, penurunan tegangan yang diijinkan, panjang kabel dan kondisi pemasangan yang diharapkan, bukan hanya ukuran konduktor saja.

2. Gerakan Mekanis

Untuk peralatan penambangan bergerak, kabel mungkin mengalami pembengkokan, torsi, dan tarikan berulang kali. Oleh karena itu, untaian konduktor, insulasi, selubung, dan radius pemasangan harus dipertimbangkan bersama-sama ketika mengevaluasi kabel untuk tata letak peralatan tertentu.

3. Persyaratan Pelindung

Produk yang disediakan menggunakan pelindung jalinan kawat tembaga dengan cakupan yang dinyatakan sebesar ≥85%. Jika kabel dipasang dekat dengan penggerak frekuensi variabel atau motor berdaya tinggi, pengaturan pelindung yang diperlukan harus disesuaikan dengan persyaratan pabrikan peralatan dan desain kelistrikan tambang.

4. Persyaratan Tahan Api

Data teknis yang disediakan menyatakan kepatuhan terhadap persyaratan tahan api penambangan MT 386 dan pemadaman mandiri setelah api dihilangkan. Jika suatu proyek memerlukan sertifikasi keselamatan tambang khusus atau dokumentasi pengujian tambahan, persyaratan tersebut harus dikonfirmasi untuk model kabel yang tepat sebelum pengadaan.

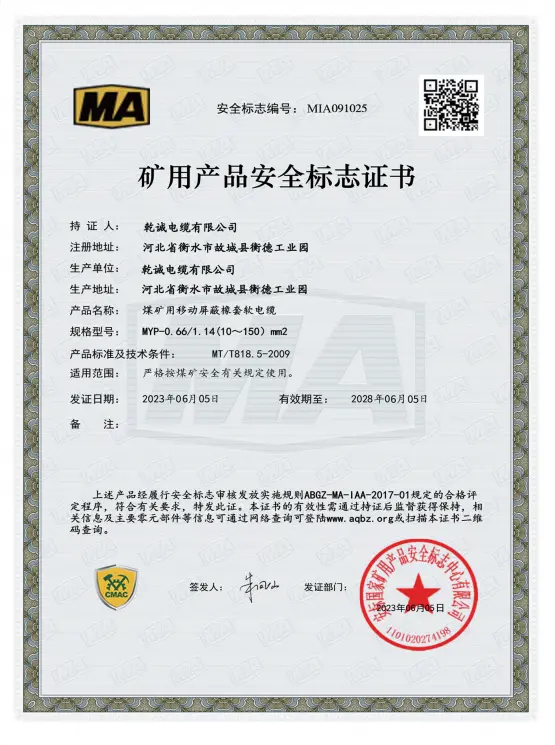

Kontrol Kualitas dan Dokumentasi Teknis

Untuk pengadaan kabel pertambangan, verifikasi teknis harus mencakup model, tegangan pengenal, penampang konduktor, susunan inti, konstruksi pelindung, hambatan listrik, dan persyaratan pengujian yang berlaku. Rincian ini memberikan dasar yang lebih jelas untuk pemilihan dan penerimaan produk dibandingkan deskripsi kinerja umum.

Qiancheng dapat memberikan spesifikasi produk dan dokumentasi teknis pendukung sesuai dengan model kabel yang dipilih dan persyaratan proyek. Jika sertifikasi, laporan pengujian, atau catatan inspeksi lainnya diperlukan, dokumen yang berlaku harus dikonfirmasi pada tahap penawaran harga dan peninjauan pesanan.

Apa yang Harus Dikonfirmasi Sebelum Memesan?

1. Peralatan dan Aplikasi

Berikan jenis peralatan, lingkungan pengoperasian, dan apakah kabel akan digunakan untuk pengoperasian tetap atau bergerak. Hal ini membantu menentukan apakah konstruksi fleksibel dan pengaturan pelindung sesuai dengan pemasangan sebenarnya.

2. Persyaratan Listrik

Konfirmasikan tegangan pengenal, penampang konduktor, jumlah inti daya, persyaratan inti kontrol, dan panjang kabel. Untuk kabel yang lebih panjang, penurunan tegangan dan resistansi konduktor juga harus dipertimbangkan.

3. Kondisi Mekanik

Informasi tentang frekuensi tarikan, arah tekukan, radius pemasangan minimum, kontak dengan mesin dan kemungkinan benturan dapat membantu menentukan konstruksi kabel yang tepat.

4. Persyaratan Dokumentasi

Sebelum produksi atau pengiriman, konfirmasikan standar pertambangan yang berlaku, persyaratan sertifikasi, catatan inspeksi, dan dokumen teknis lainnya yang diwajibkan oleh tambang, produsen peralatan, atau spesifikasi proyek.

Pertanyaan Umum

Q1: Spesifikasi apa yang tersedia?

J: Spesifikasi yang disertakan mencantumkan model MYP dan MYPT, dengan tegangan pengenal 0,66/1,14 kV dan penampang konduktor dari 10 mm² hingga 150 mm². Susunan inti yang diperlukan harus dikonfirmasikan sesuai dengan peralatan dan desain sirkuit.

Q2: Apa fungsi lapisan pelindung?

J: Kabel menggunakan pelindung jalinan kawat tembaga dengan cakupan pelindung yang dinyatakan sebesar ≥85%. Pelindung ini dapat membantu mengurangi sambungan elektromagnetik dari peralatan listrik terdekat. Efektivitas aktualnya bergantung pada keseluruhan pemasangan, termasuk terminasi pelindung dan grounding.

Q3: Dapatkah kabel digunakan untuk peralatan bawah tanah bergerak?

J: Konduktor fleksibel dan konstruksi karet ditujukan untuk aplikasi bergerak yang melibatkan pembengkokan, torsi, dan tarikan berulang kali. Pemilihan akhir harus mempertimbangkan pergerakan peralatan, perutean kabel, voltase, ukuran konduktor, dan kondisi lingkungan.

Q4: Standar apa yang direferensikan untuk kabel ini?

J: Informasi produk merujuk pada MT/T 818.7-2009 untuk spesifikasi kabel penambangan dan MT 386 untuk persyaratan tahan api penambangan. Standar yang berlaku dan dokumen sertifikasi harus dikonfirmasikan terhadap model dan persyaratan proyek yang sebenarnya.

Q5: Informasi apa yang diperlukan untuk kutipan?

A: Informasi utama meliputi model kabel, tegangan pengenal, penampang konduktor, konfigurasi inti, panjang yang dibutuhkan, kuantitas, peralatan aplikasi, dan kondisi pemasangan. Sertifikasi khusus proyek atau persyaratan dokumen inspeksi juga harus disediakan.

Q6: Dapatkah dokumen teknis diberikan bersama kabel?

A: Spesifikasi teknis dan dokumen pendukung yang berlaku dapat disediakan sesuai dengan model yang dipilih dan persyaratan proyek. Untuk proyek pertambangan, sertifikat dan catatan pengujian yang diperlukan harus dikonfirmasi sebelum pesanan diselesaikan.
