Kabel Karet Pencukur Batubara Terlindung

Model: MC-0.38/0.66, MCP-0.38/0.66, MCP-0.66/1.14, MCP-1.9/3.3, dll.

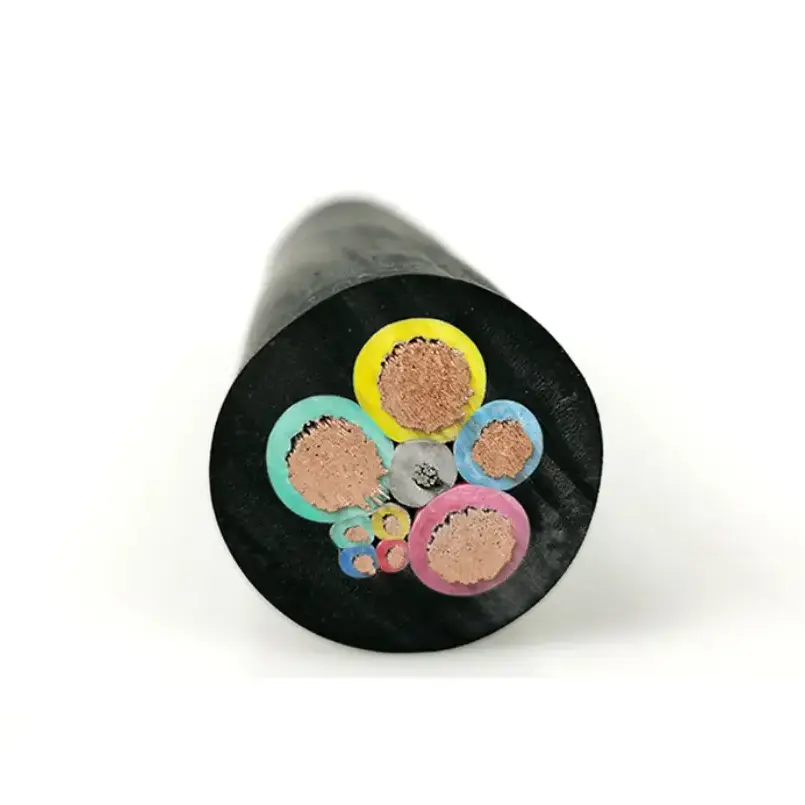

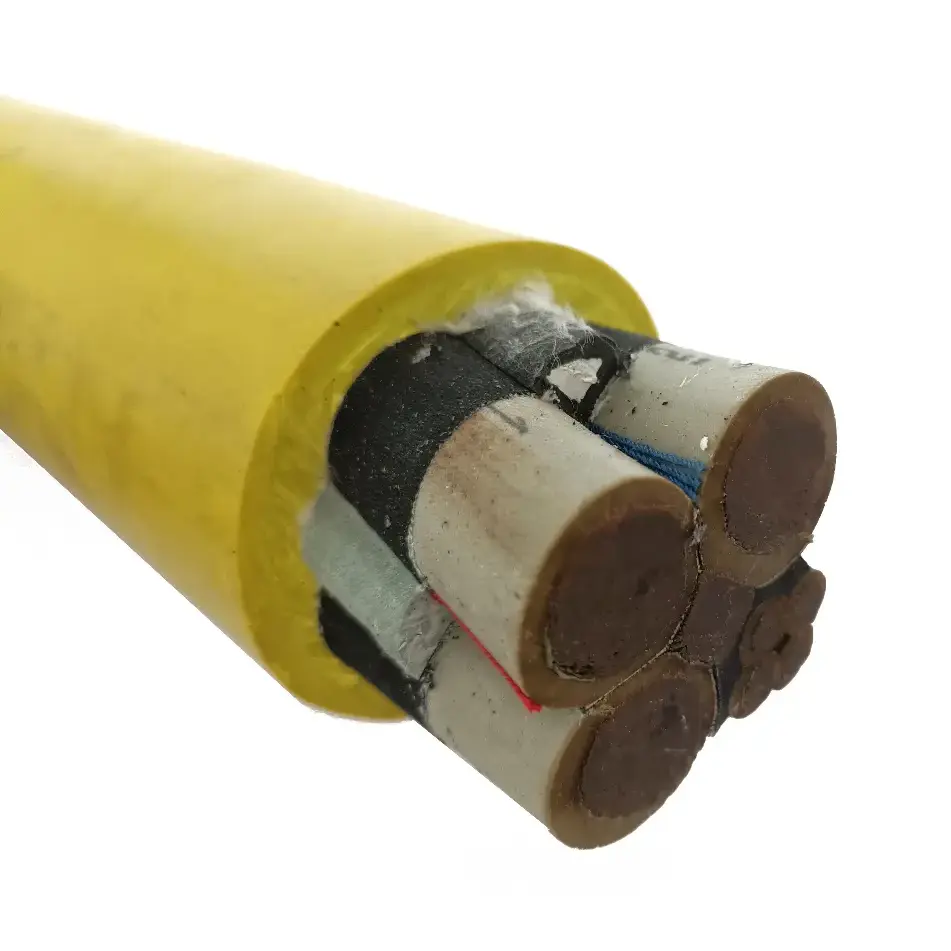

Kabel Karet Pencukur Batubara Terlindung digunakan untuk catu daya bergerak dan koneksi kontrol pada peralatan penambangan batu bara bawah tanah seperti pencukur batu bara. Konstruksinya menggabungkan konduktor tembaga bebas oksigen multi-untai, insulasi karet tujuan khusus, pelindung logam, dan selubung karet berkekuatan tinggi. Spesifikasi yang diberikan mencakup beberapa level tegangan dan penampang konduktor untuk aplikasi di mana kabel terkena gerakan berulang, pembengkokan, tarikan, dan kontak mekanis.

Tabel Spesifikasi Produk dan Parameter Teknis

Kondisi Aplikasi Khas

Jenis kabel ini ditujukan untuk peralatan pertambangan bergerak bawah tanah di mana kabel listrik mungkin terkena gerakan terus menerus dan tekanan mekanis. Spesifikasi sebenarnya harus dipilih berdasarkan tegangan peralatan, kebutuhan arus, penampang konduktor, konfigurasi inti, dan kondisi pemasangan.

1. Permukaan Penambangan Batubara yang Mekanis Penuh

Mesin pencukur batubara dan peralatan bergerak lainnya memerlukan konstruksi kabel yang dapat mengakomodasi pergerakan berulang-ulang di sepanjang permukaan kerja. Konduktor fleksibel dan selubung karet disesuaikan dengan kondisi perutean kabel yang melibatkan pembengkokan, tarikan, dan kontak dengan peralatan di sekitarnya.

2. Peralatan Listrik Bawah Tanah Bergerak

Kabel juga dapat dipertimbangkan untuk sambungan daya dan kontrol pada peralatan pertambangan bergerak lainnya jika tegangan pengenal, pengaturan inti, dan persyaratan mekanisnya sesuai dengan pemasangan. Jenis peralatan dan konfigurasi koneksi harus dikonfirmasi sebelum spesifikasi.

3. Daerah dengan Interferensi Elektromagnetik

Lapisan pelindung logam memberikan penghalang konduktif di sekitar inti kabel dan dapat membantu mengurangi efek interferensi elektromagnetik pada sirkuit kontrol dan sinyal. Persyaratan pelindung harus dievaluasi bersama dengan desain peralatan dan pengaturan landasan.

4. Area Tambang yang Basah, Berdebu, dan Menuntut Mekanik

Insulasi karet dan selubung luar ditujukan untuk lingkungan bawah tanah di mana kelembapan, debu, tarikan, dan kontak mekanis dapat terjadi. Pemilihan kabel tetap harus mempertimbangkan paparan air aktual, rute pemasangan, suhu dan pembebanan mekanis di lokasi.

Pertimbangan Teknis Utama

Untuk pemilihan kabel tambang batubara, rating listrik saja tidak cukup. Konstruksi kabel, pergerakan pemasangan, persyaratan pelindung, dan kondisi lingkungan harus diperiksa sesuai dengan peralatan dan tata letak tambang sebelum memesan.

1. Rating Listrik dan Ukuran Konduktor

Kisaran tegangan yang tersedia mencakup 0,38/0,66 kV, 0,66/1,14 kV, dan 1,9/3,3 kV, dengan penampang konduktor tercantum dari 16 mm² hingga 120 mm² dalam spesifikasi yang disertakan. Ukuran yang sesuai tergantung pada beban peralatan, penurunan tegangan yang diijinkan, panjang kabel dan kondisi pemasangan.

2. Konstruksi Fleksibel untuk Peralatan Bergerak

Pergerakan berulang memberikan tuntutan mekanis yang berbeda pada kabel penambangan bergerak dibandingkan pada kabel instalasi tetap. Konduktor tembaga multi-untai dan konstruksi karet ditujukan untuk aplikasi yang melibatkan pembengkokan dan torsi berulang.

3. Pelindung untuk Sirkuit Kontrol dan Sinyal

Kabel ini menggunakan pelindung logam komposit menggunakan jalinan kawat tembaga dan serat. Untuk instalasi yang membawa sinyal kendali di dekat peralatan listrik berdaya tinggi, pengaturan pelindung harus disesuaikan dengan persyaratan pembumian dan sistem kendali peralatan tersebut.

4. Perlindungan Selubung

Selubung karet bagian luar ditetapkan tahan aus, tahan minyak, tahan tarikan, dan tahan benturan. Properti ini relevan jika kabel dirutekan dekat dengan mesin bergerak atau terkena kontak mekanis berulang kali.

5. Kinerja Tahan Api

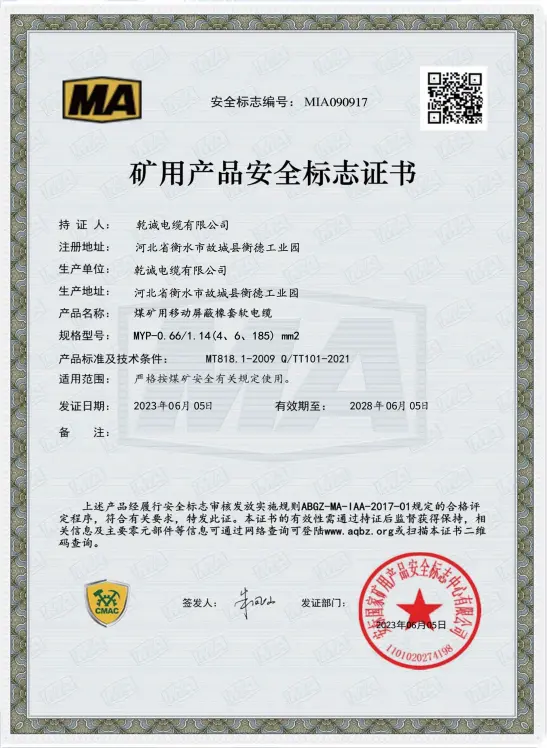

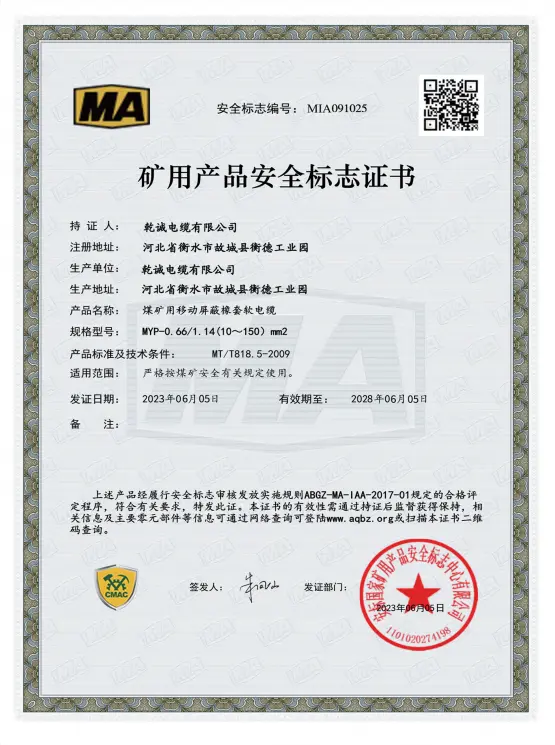

Spesifikasi yang disertakan menyatakan kepatuhan terhadap persyaratan tahan api penambangan MT 386, termasuk pemadaman mandiri setelah api dihilangkan. Dokumentasi proyek dan spesifikasi kabel yang berlaku harus diperiksa ketika tambang memerlukan sertifikasi atau catatan pengujian khusus.

Kualitas dan Dokumentasi

Untuk pengadaan kabel pertambangan, verifikasi teknis harus mencakup model produk, tegangan pengenal, penampang konduktor, konfigurasi inti, persyaratan uji kelistrikan dan standar pertambangan yang berlaku. Rincian ini memberikan dasar praktis untuk mencocokkan kabel dengan peralatan dan kondisi pemasangan daripada memilih hanya berdasarkan tegangan nominal.

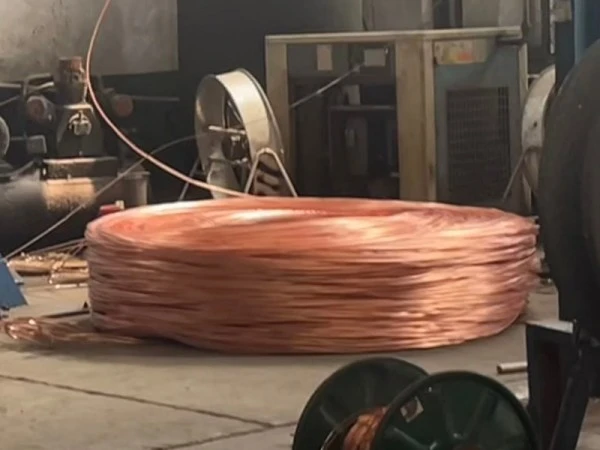

Proses produksi dan inspeksi kabel Qiancheng dapat didokumentasikan sesuai dengan spesifikasi produk dan persyaratan proyek yang berlaku. Catatan pengujian, parameter teknis, dan dokumen pendukung lainnya dapat ditinjau sebagai bagian dari proses pengadaan dan penerimaan jika diperlukan.

Mengapa Konstruksi Penting dalam Aplikasi Penambangan Batubara

1. Konstruksi Konduktor Fleksibel

Konduktor tembaga bebas oksigen multi-untai dimaksudkan untuk mengakomodasi pembengkokan dan torsi berulang selama pengoperasian peralatan bergerak. Ukuran konduktor dapat dipilih sesuai dengan beban listrik dan spesifikasi kabel yang dibutuhkan.

2. Gabungan Konfigurasi Daya dan Kontrol

Spesifikasi yang disediakan mencakup konstruksi inti daya komposit dan inti kontrol. Konfigurasi ini dapat menyederhanakan perutean kabel yang memerlukan sambungan daya dan kontrol, sesuai dengan persyaratan sambungan peralatan.

3. Pelindung Logam

Struktur pelindung relevan untuk instalasi di mana kabel daya dan sirkuit kontrol beroperasi di lingkungan peralatan bergerak yang sama. Efektivitasnya bergantung pada desain sistem secara keseluruhan, termasuk terminasi pelindung dan grounding.

4. Isolasi dan Selubung Karet

Bahan karet digunakan untuk insulasi dan lapisan pelindung luar. Konstruksi yang ditentukan memberikan ketahanan terhadap ekstrusi, robekan, keausan, oli, dan benturan pada kondisi mekanis berat yang terkait dengan peralatan bergerak bawah tanah.

Pertanyaan Umum

Q1: Berapa ukuran voltase dan konduktor yang tersedia?

J: Spesifikasi yang disertakan mencakup tegangan pengenal 0,38/0,66 kV, 0,66/1,14 kV, dan 1,9/3,3 kV, dengan penampang konduktor dari 16 mm² hingga 120 mm². Pengaturan dan model inti yang spesifik harus dikonfirmasi sesuai dengan peralatan dan aplikasinya.

Q2: Apa struktur pelindung yang digunakan pada kabel ini?

J: Kabel menggunakan pelindung logam komposit yang terdiri dari jalinan kawat tembaga dan serat. Hal ini dimaksudkan untuk mengurangi interferensi elektromagnetik yang mempengaruhi sirkuit di dalam kabel, sementara kinerja pelindung secara keseluruhan juga bergantung pada pemasangan dan grounding yang benar.

Q3: Di mana kabel penambangan jenis ini biasanya digunakan?

A: Kabel Karet Pencukur Batubara Terlindung terutama dikaitkan dengan peralatan penambangan bawah tanah bergerak dan permukaan kerja penambangan batu bara. Hal ini dapat dipertimbangkan untuk pencukur batubara dan peralatan bergerak lainnya jika voltase, ukuran konduktor, konfigurasi inti, dan persyaratan mekanis kompatibel.

Q4: Apa yang harus dikonfirmasi sebelum memesan?

A: Konfirmasikan voltase pengenal peralatan, penampang konduktor, jumlah dan jenis inti, panjang kabel, persyaratan pelindung, metode pemasangan, dan kondisi lingkungan. Untuk proyek pertambangan, standar, sertifikat, dan dokumentasi pengujian yang diperlukan juga harus dikonfirmasi sebelum produksi atau pengiriman.

Q5: Apakah kabel memiliki kinerja tahan api?

J: Spesifikasi teknis yang disertakan menyatakan bahwa kabel tersebut mematuhi persyaratan tahan api penambangan MT 386 dan dapat padam sendiri setelah api dihilangkan. Sertifikasi atau persyaratan pengujian khusus proyek apa pun harus dikonfirmasikan terhadap model kabel yang tepat dan spesifikasi yang berlaku.

Q6: Dapatkah Qiancheng memberikan dokumen teknis untuk pengadaan proyek?

J: Parameter teknis dan dokumentasi pendukung dapat disediakan sesuai dengan model yang dipilih dan persyaratan proyek. Untuk tinjauan kutipan atau spesifikasi, penting untuk memberikan tegangan yang diperlukan, ukuran konduktor, konfigurasi inti, kuantitas dan kondisi aplikasi.
