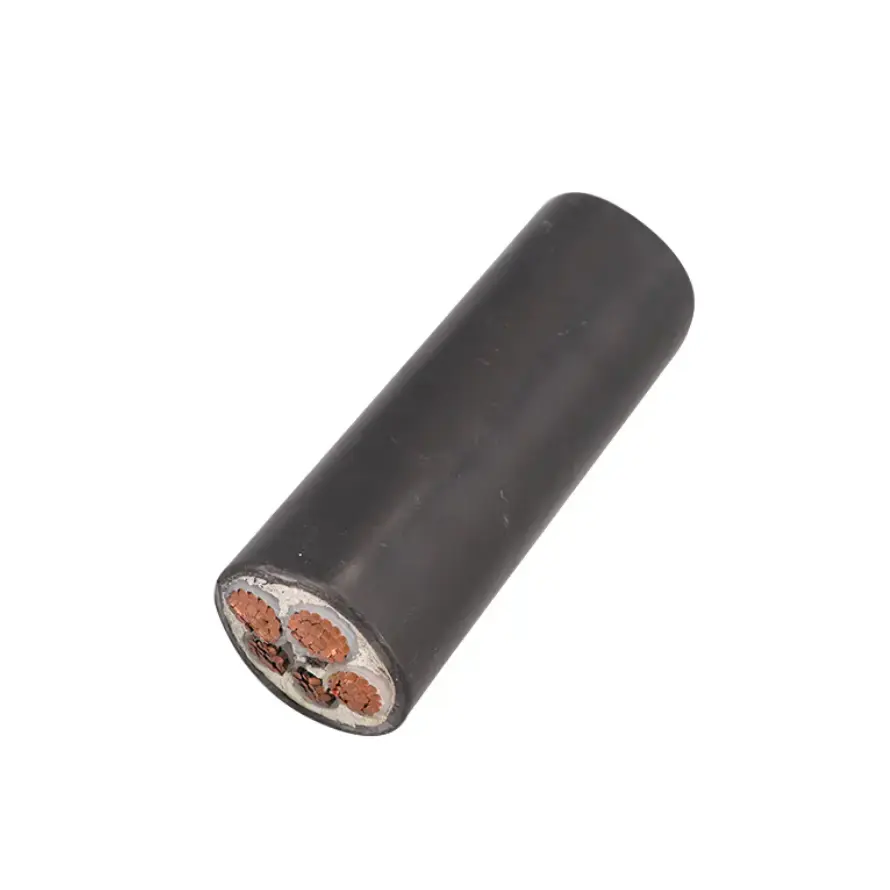

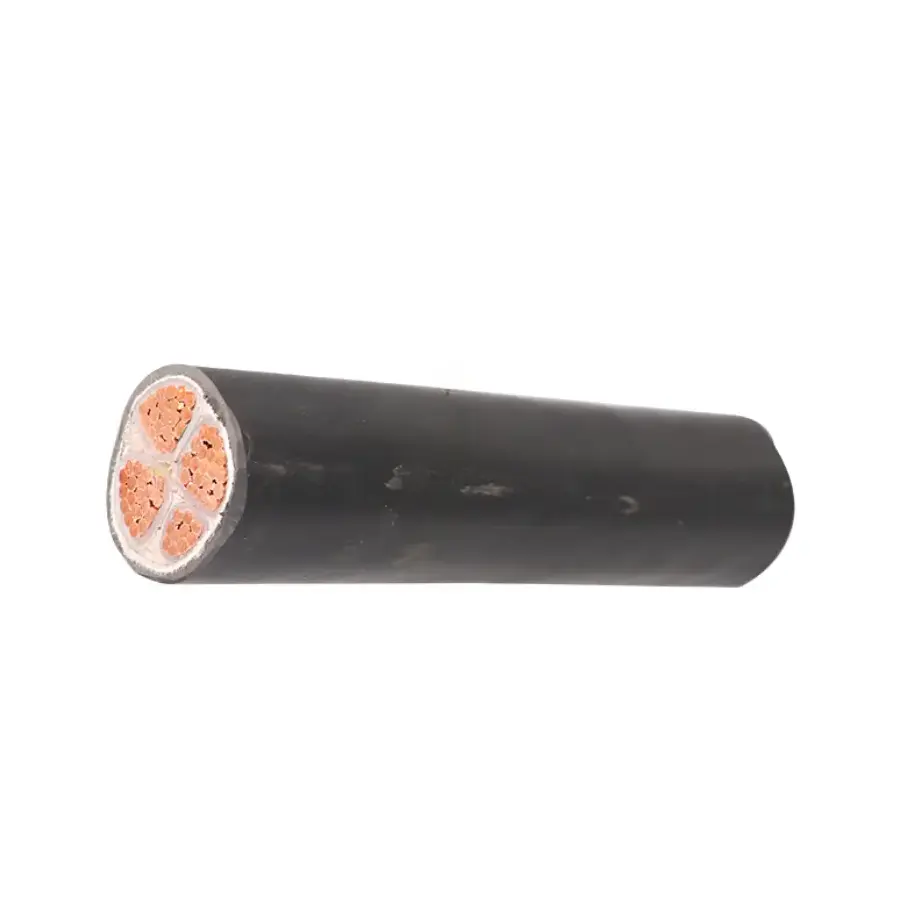

Kabel Daya Pertambangan Berisolasi XLPE

Model: MYJV, MYJV22.

Kabel Daya Pertambangan Berinsulasi XLPE sesuai dengan MT/T 818.13-2009, dengan konduktor tembaga bebas oksigen dengan kemurnian tinggi, insulasi ikatan silang XLPE, dan selubung PVC tahan api. Tegangan terukur berkisar antara 0,6/1kV hingga 8,7/10kV, dengan suhu pengoperasian jangka panjang 90℃. Kabel ini ditujukan untuk distribusi listrik tetap di tambang batubara bawah tanah dan tambang terbuka. Ini untuk pemasangan statis dan tidak boleh digunakan pada peralatan bergerak yang memerlukan penarikan terus menerus atau pembengkokan berulang kali.

Tabel Spesifikasi Produk dan Parameter Teknis

Fitur Konstruksi Utama

1. Isolasi XLPE untuk Suhu Operasional Lebih Tinggi

Insulasi XLPE memiliki suhu pengoperasian jangka panjang yang ditentukan sebesar 90℃, dengan suhu hubung singkat durasi pendek hingga 250℃. Dibandingkan dengan isolasi PVC, XLPE memberikan peringkat suhu yang lebih tinggi untuk sirkuit daya tetap di mana beban konduktor dan kondisi sekitar perlu dipertimbangkan secara bersamaan.

2. Konduktor Tembaga dan Kinerja Listrik

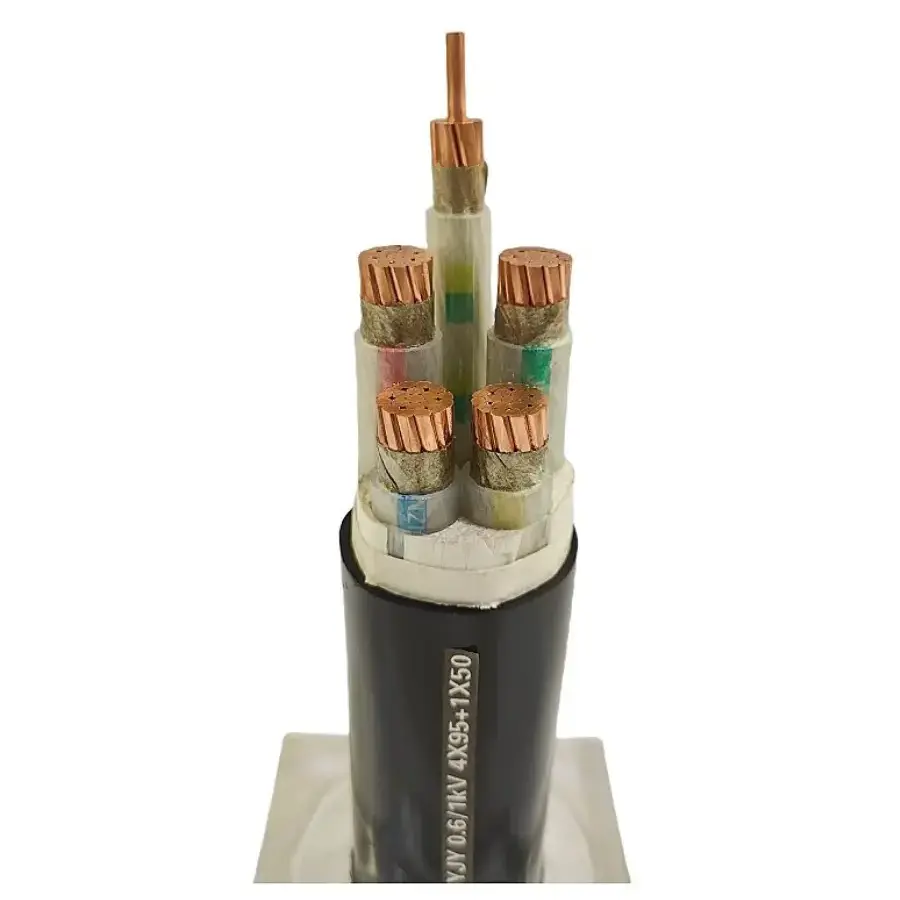

Konduktor terbuat dari tembaga bebas oksigen dengan kemurnian tinggi dan tersedia dalam konstruksi padat atau terdampar sesuai dengan spesifikasi kabel. Penampang konduktor, susunan inti dan tegangan pengenal harus disesuaikan dengan beban yang terhubung, jarak transmisi dan kondisi pemasangan. Resistansi konduktor DC diperiksa berdasarkan persyaratan MT 818 atau GB/T 3956 yang berlaku.

3. Selubung PVC Tahan Api

Selubung luar memberikan perlindungan eksternal pada kabel dan memiliki sifat tahan api untuk aplikasi pertambangan. Spesifikasi yang disertakan juga mengidentifikasi ketahanan terhadap paparan minyak dan asam-basa. Paparan bahan kimia aktual, kondisi air, suhu dan tekanan mekanis harus dipertimbangkan ketika memastikan konstruksi selubung yang sesuai.

4. Armor Pita Baja Opsional

Untuk instalasi yang memerlukan perlindungan mekanis tambahan, tersedia konstruksi lapis baja pita baja. Oleh karena itu, MYJV22 dibedakan dari konstruksi MYJV tanpa lapis baja berdasarkan lapisan lapis bajanya. Konstruksi akhir harus dipilih berdasarkan metode peletakan, risiko mekanis dan spesifikasi proyek yang berlaku.

Kondisi Instalasi dan Aplikasi

Rentang kabel ini ditujukan untuk distribusi daya tetap daripada layanan seluler berkelanjutan. Aplikasi yang umum mencakup jalan raya utama bawah tanah, ruang elektromekanis, sistem pompa tetap, peralatan ventilasi, sirkuit daya konveyor, dan titik distribusi daya tambang stasioner lainnya.

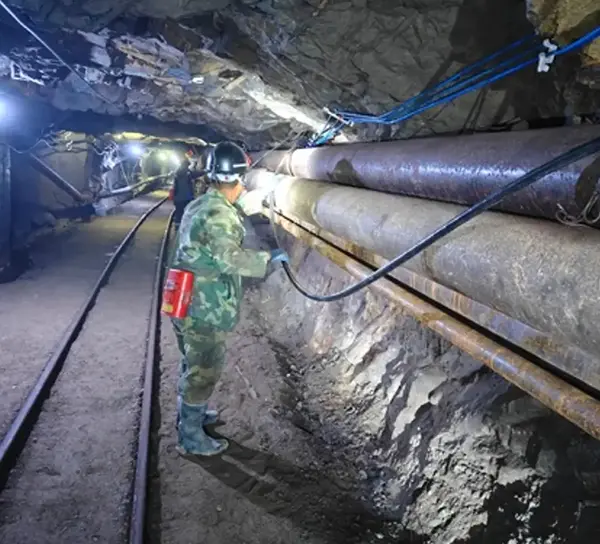

1. Distribusi Tenaga Tetap Bawah Tanah

Untuk instalasi bawah tanah, spesifikasi kabel harus diperiksa terhadap tegangan pengenal, arus beban, rute pemasangan, suhu sekitar, paparan kelembaban dan perlindungan mekanis yang tersedia. Jika kabel disalurkan melalui area dengan risiko benturan atau kompresi lebih tinggi, konstruksi lapis baja dapat dipertimbangkan.

2. Sistem Tenaga Tambang Terbuka

Sirkuit tetap di tambang terbuka dapat melibatkan paparan luar ruangan, debu, hujan, dan perubahan suhu. Pemilihan kabel harus mempertimbangkan kondisi lingkungan ini bersama dengan tingkat tegangan yang diperlukan, ukuran konduktor dan pengaturan peletakan.

3. Fasilitas Pencucian Batubara dan Penunjangnya

Sirkuit listrik tetap untuk pabrik pencucian batubara, ruang pompa, sistem ventilasi dan fasilitas pendukung lainnya dapat ditentukan sesuai dengan beban peralatan dan jarak distribusi. Konstruksi kabel harus diperiksa untuk kondisi sebenarnya daripada menerapkan satu spesifikasi pada semua fasilitas tambang.

Seleksi dan Inspeksi Teknis

Sebelum memesan, tegangan pengenal yang diperlukan, penampang konduktor, jumlah inti, konstruksi pelindung, panjang kabel dan metode pemasangan harus dikonfirmasi. Untuk rute suplai daya yang lebih panjang, penurunan tegangan dan resistansi konduktor juga harus dipertimbangkan bersama dengan beban yang diharapkan.

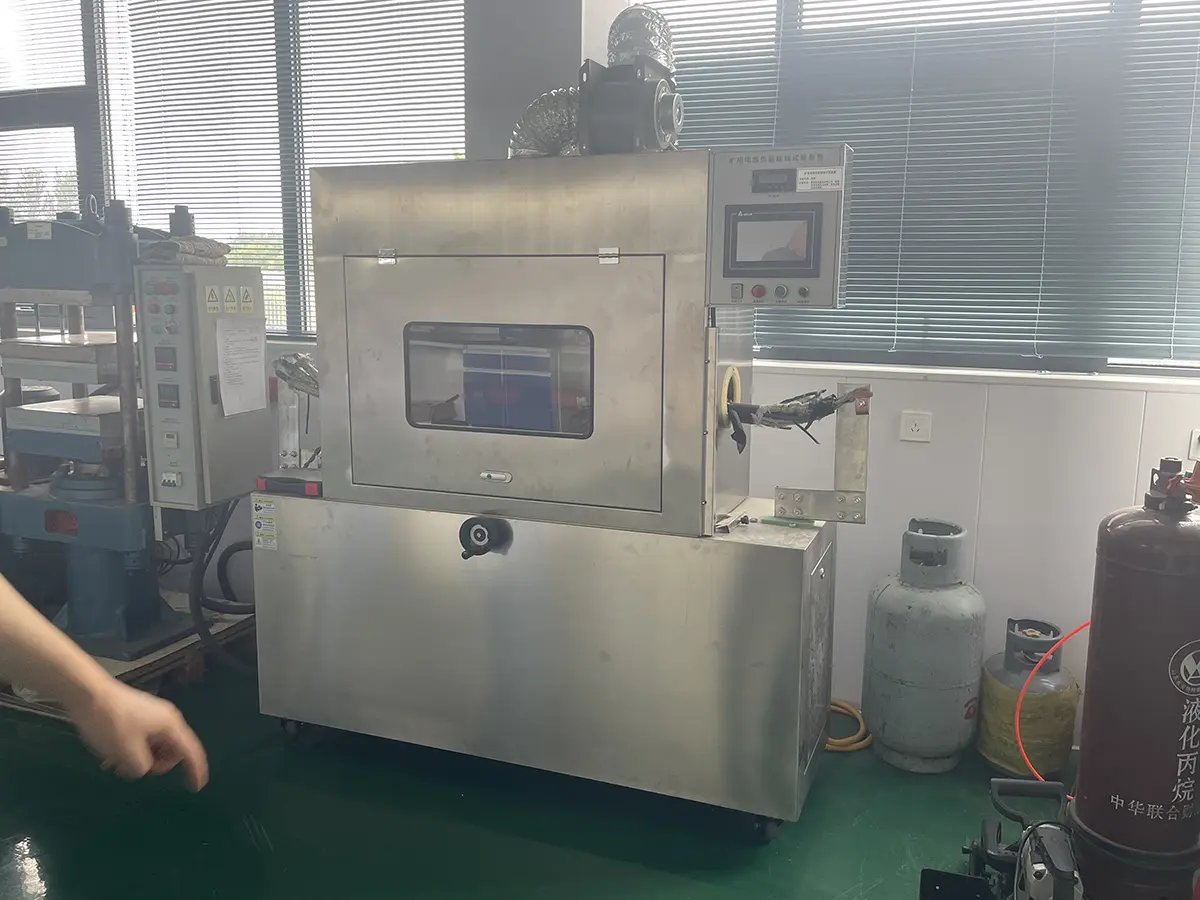

Untuk pemeriksaan masuk, model produk dan konstruksi kabel dapat diperiksa sesuai dengan spesifikasi pembelian. Tergantung pada persyaratan proyek, dokumentasi dan catatan pengujian dapat mencakup resistansi konduktor, pengujian terkait insulasi, hasil ketahanan tegangan, dan catatan pengujian tahan api. Jika diperlukan sertifikasi khusus tambang atau dokumen inspeksi tambahan, hal ini harus dikonfirmasi sebelum produksi dan pengiriman.

Pertanyaan Umum

Q1: Standar apa yang berlaku untuk kabel daya penambangan ini?

J: Produk ditentukan menurut MT/T 818.13-2009, dengan persyaratan konduktor mengacu pada GB/T 3956 jika berlaku. Standar dan dokumentasi yang tepat yang diperlukan untuk suatu proyek harus dikonfirmasikan terhadap model yang dipilih dan tegangan pengenal.

Q2: Berapa ukuran voltase dan konduktor yang tersedia?

J: Kisaran tegangan pengenal yang tercantum adalah 0,6/1 kV hingga 8,7/10 kV, sedangkan tabel teknis mencantumkan penampang konduktor dari 2,5 mm² hingga 300 mm². Konfigurasi core dapat berupa 3-core atau 3+1-core, dengan kombinasi yang tepat tergantung pada spesifikasi kabel yang dipilih.

Q3: Apa perbedaan antara MYJV dan MYJV22?

J: MYJV mengacu pada konstruksi berselubung PVC berinsulasi XLPE, sedangkan MYJV22 menambahkan pelindung pita baja. Versi lapis baja dipertimbangkan jika pemasangannya memerlukan perlindungan mekanis tambahan. Konstruksi yang tepat bergantung pada rute kabel dan kondisi peletakan.

Q4: Dapatkah kabel ini digunakan pada pencukur batubara atau peralatan penambangan bergerak lainnya?

J: Tidak. Kabel ini ditujukan untuk instalasi statis dan distribusi daya tetap. Peralatan yang melibatkan penarikan terus-menerus, pembengkokan berulang, atau layanan bergerak lainnya biasanya memerlukan kabel penambangan fleksibel yang khusus ditentukan untuk kondisi pengoperasian tersebut.

Q5: Informasi apa yang harus diberikan saat meminta penawaran?

J: Informasi yang diperlukan biasanya mencakup tegangan pengenal, penampang konduktor, konfigurasi inti, panjang kabel, kuantitas, metode pemasangan, dan peralatan aplikasi. Jika proyek memerlukan sertifikasi khusus, catatan inspeksi, persyaratan pengepakan atau dokumen teknis, hal ini juga harus dinyatakan dalam penyelidikan.

Q6: Apa yang harus diperiksa sebelum pengiriman atau penerimaan lokasi?

J: Periksa model kabel, voltase pengenal, ukuran konduktor, konfigurasi inti, jenis pelindung, dan panjang kabel terhadap spesifikasi pembelian. Tergantung pada proyeknya, tinjau hasil uji kelistrikan yang relevan, data resistansi konduktor, catatan ketahanan tegangan, dokumentasi tahan api, dan sertifikat yang diperlukan sebelum diterima.

Untuk sistem distribusi daya tambang tetap, Kabel Daya Pertambangan Berinsulasi XLPE harus dipilih berdasarkan beban listrik, voltase pengenal, metode pemasangan, dan kondisi lingkungan. Untuk aplikasi yang melibatkan pergerakan terus menerus, konstruksi kabel harus ditinjau secara terpisah agar sesuai dengan persyaratan mekanis peralatan.
