Untuk pengadaan proyek rekayasa energi baru fotovoltaik, Kabel Surya Fotovoltaik Qiancheng H1Z2Z2-K kompatibel dengan berbagai proyek kabel transmisi DC fotovoltaik dalam dan luar negeri.
Kabel Surya Fotovoltaik Qiancheng H1Z2Z2-K mengadopsi konduktor tembaga kaleng Kelas 5 dengan poliolefin ikatan silang dua lapis. Sangat cocok untuk kondisi kerja DC fotovoltaik 1,5kV. Bebas halogen, tahan api dan tahan api. Dokumen uji CNAS lengkap yang dapat ditelusuri tersedia untuk menjamin kualitas pengadaan.
|
Jumlah Inti × Luas Penampang Nominal (mm²) |
Ketebalan Isolasi Nominal (mm) |
Ketebalan Selubung Nominal (mm) |
Diameter Luar Rata-Rata Maksimum (mm) |
Resistansi Isolasi Minimum pada 20℃(MΩ・km) |
Resistansi Isolasi Minimum pada 90℃(MΩ・km) |
|
1×1,5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2,5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1,5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2,5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1,5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2.5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1,5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2,5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1,5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2.5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |
Kabel Surya Fotovoltaik Qiancheng H1Z2Z2-K menggunakan konduktor tembaga kaleng dengan kemurnian tinggi untuk konduktivitas listrik yang baik dan kenaikan suhu yang terkendali dalam pengoperasian beban penuh normal. Kabel ini memiliki konstruksi tahan api bebas halogen dan ikatan silang radiasi dengan kinerja tahan api Kelas C, menjadikan konstruksi material tersebut cocok untuk aplikasi kabel fotovoltaik yang mempertimbangkan perilaku nyala api dan karakteristik asap rendah.
Kisaran suhu pengoperasian yang ditentukan adalah -40℃ hingga 90℃. Konstruksi kabel ditujukan untuk instalasi fotovoltaik luar ruangan yang terkena sinar matahari, perubahan suhu, dan kondisi lingkungan umum lainnya. Uji penuaan UV dan semprotan garam dapat digunakan untuk mengevaluasi ketahanannya terhadap pelapukan dan korosi, sedangkan masa pakai lebih dari 25 tahun berlaku dalam kondisi pengoperasian normal.
Struktur konduktor yang fleksibel memungkinkan perutean, pembengkokan, dan pengupasan lebih mudah selama pemasangan. Kabel ini dapat digunakan dengan konektor fotovoltaik yang kompatibel, mendukung pekerjaan sambungan lapangan rutin. Identifikasi produk dan ketertelusuran batch dapat disediakan, dengan catatan pengujian yang relevan tersedia untuk inspeksi produk dan verifikasi ulang sesuai dengan persyaratan proyek.
Suhu sekitar untuk peletakan tidak boleh lebih rendah dari -15℃. Jangan menarik atau membengkokkan Kabel Surya Fotovoltaik Qiancheng H1Z2Z2-K secara paksa dalam kondisi suhu rendah. Jari-jari lentur minimum selama konstruksi harus 4 kali diameter luar kabel. Hindari ekstrusi dan goresan selubung.

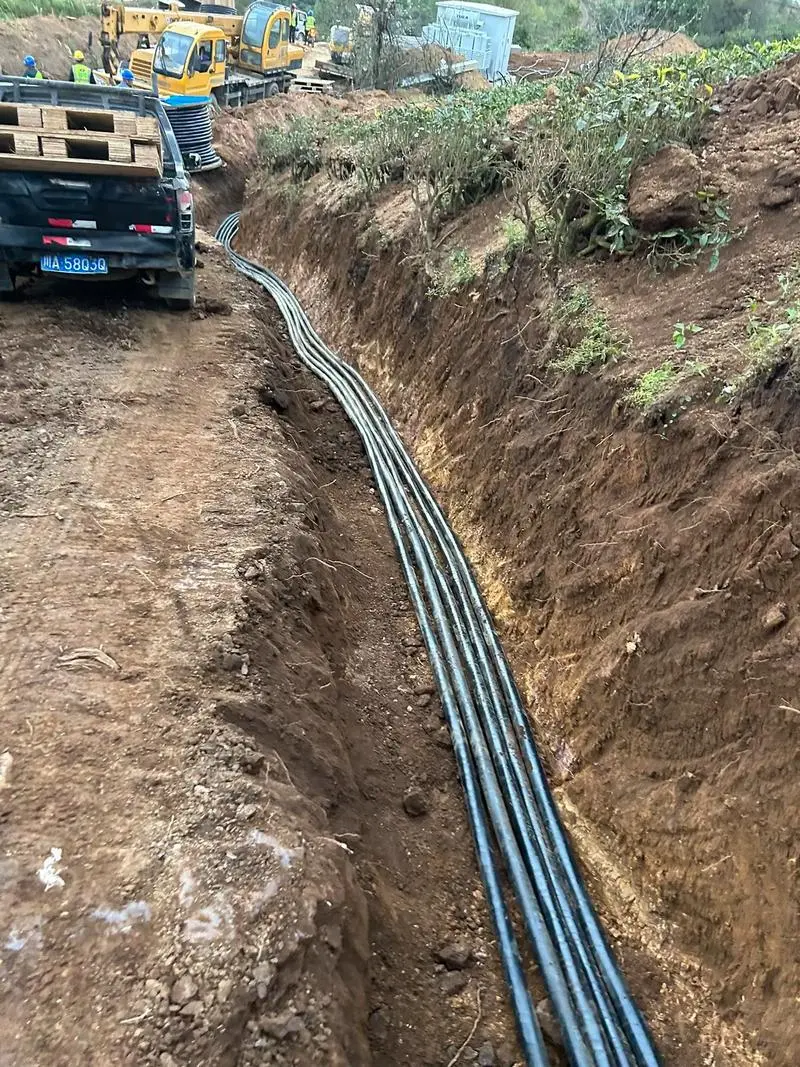

Cocok untuk pemasangan di luar ruangan, perutean baki kabel, pemasangan saluran, dan peletakan yang terkubur ringan. Berlaku untuk pembangkit listrik fotovoltaik yang dipasang di darat, sistem PV terdistribusi di atap, pembangkit listrik pelengkap perikanan-tenaga surya, dan skenario lainnya. Jauhkan dari sumber panas tinggi dan area yang sangat korosif untuk memperpanjang masa pakai kabel.
Sambungan kabel harus disegel dengan benar untuk kedap air dan insulasi. Pasang kotak sambungan kedap air pada sambungan luar ruangan yang terbuka untuk menghindari kebocoran listrik dan gangguan arus pendek yang disebabkan oleh masuknya air hujan. Jangan merutekan kabel tegangan tinggi ke dalam saluran yang sama untuk mencegah interferensi elektromagnetik.
J: Kabel ini memiliki rating untuk aplikasi DC fotovoltaik 1,5 kV dan menggunakan konduktor tembaga kaleng dengan kemurnian tinggi, memberikan konduktivitas listrik yang baik dan kenaikan suhu yang terkendali selama pengoperasian beban penuh normal.
J: Kisaran suhu pengoperasian yang ditentukan adalah -40℃ hingga 90℃. Dalam kondisi pengoperasian normal, produk ini ditujukan untuk masa pakai lebih dari 25 tahun, dengan kinerja penuaan akibat sinar UV dan korosi semprotan garam dipertimbangkan selama evaluasi produk.
J: Kabel menggunakan konstruksi tahan api bebas halogen dan ikatan silang radiasi dengan kinerja tahan api Kelas-C. Konstruksinya yang bebas halogen dimaksudkan untuk mengurangi emisi berbahaya selama pembakaran dan memenuhi persyaratan keselamatan kebakaran pada instalasi fotovoltaik yang berlaku.
A: Jari-jari lentur peletakan minimum tidak boleh kurang dari 4 kali diameter luar kabel. Suhu lingkungan peletakan yang disarankan tidak boleh di bawah -15℃. Penarikan atau pembengkokan secara paksa pada suhu rendah harus dihindari untuk mengurangi risiko kerusakan sarung.
J: Metode pemasangan yang umum mencakup perutean overhead luar ruangan, baki kabel, saluran, dan pemasangan yang terkubur ringan. Paparan langsung terhadap sumber panas bersuhu tinggi dan lingkungan yang sangat korosif harus dihindari kecuali konstruksi yang dipilih telah diverifikasi untuk kondisi tersebut.
J: Sambungan kabel memerlukan perawatan kedap air dan isolasi yang tepat. Untuk sambungan luar ruangan yang terbuka, kotak sambungan kedap air atau sistem sambungan yang kompatibel harus digunakan untuk membatasi penetrasi air hujan dan mengurangi risiko kebocoran atau korsleting.
J: Kabel ini tidak boleh dipasang di saluran pelindung yang sama dengan kabel tegangan tinggi. Perutean terpisah membantu menjaga pemisahan listrik yang tepat dan mengurangi potensi interferensi atau masalah terkait instalasi lainnya di sirkuit DC fotovoltaik.
J: Konstruksi konduktor yang fleksibel membuat kabel lebih mudah dirutekan dan ditangani selama pemasangan, sementara karakteristik pengupasannya mendukung pekerjaan penyambungan. Kompatibilitas dengan konektor fotovoltaik yang umum digunakan juga dapat menyederhanakan pemasangan kabel di lokasi.
