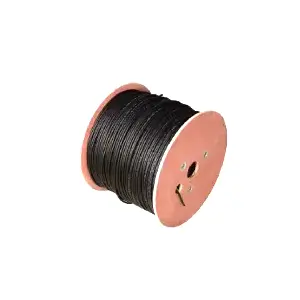

Kabel DC Surya Qiancheng PV1-F dibeli untuk rekayasa pembangkit listrik fotovoltaik, cocok untuk konstruksi kabel transmisi DC di sisi modul fotovoltaik. Ini memberikan ketahanan UV yang sangat baik, ketahanan suhu tinggi-rendah, ketahanan korosi asam-alkali, ketahanan beban berlebih, ketahanan aus dan kinerja anti-korosi. Dapat beradaptasi dengan berbagai kondisi kerja fotovoltaik yang keras, memastikan pengoperasian sistem yang aman dan stabil dengan masa pakai yang lama.
|
Jumlah Inti × Luas Penampang Nominal (mm²) |
Ketebalan Isolasi Nominal (mm) |
Ketebalan Selubung Nominal (mm) |
Diameter Luar Rata-Rata Maksimum (mm) |
Resistansi Isolasi Minimum pada 20℃ (MΩ・km) |
Resistensi Isolasi Minimum pada 90℃ (MΩ・km) |
|
1×1,5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2,5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1,5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2,5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1,5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2.5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1,5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2,5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1,5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2.5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |
Kabel DC Surya Qiancheng PV1-F mengadopsi konduktor tembaga fleksibel kaleng dengan ketahanan lebih baik dari standar nasional dan kenaikan suhu rendah dalam kondisi beban penuh. Ini telah lulus uji penuaan UV untuk anti-penuaan dan tahan retak. Bahan mentah dan data uji dapat diverifikasi untuk menghindari pemalsuan.
Kabel fotovoltaik biasa cenderung retak pada suhu rendah. Produk ini telah lulus uji lentur -40℃ dan tahan terhadap kerusakan selama konstruksi di daerah dingin. Selubungnya tahan ozon, tahan minyak dan anti korosif, cocok untuk lingkungan yang keras seperti daerah salin-alkali dan kondisi semprotan garam pantai dengan tingkat kegagalan yang lebih rendah.
Barang spot tersedia untuk pengiriman langsung. Untuk proyek fotovoltaik megawatt besar, luas penampang nominal yang disesuaikan, tingkat tahan api, dan panjang kumparan dapat disediakan. Tidak ada markup perantara, sehingga memberikan keuntungan biaya untuk pengadaan teknik dalam jumlah besar.

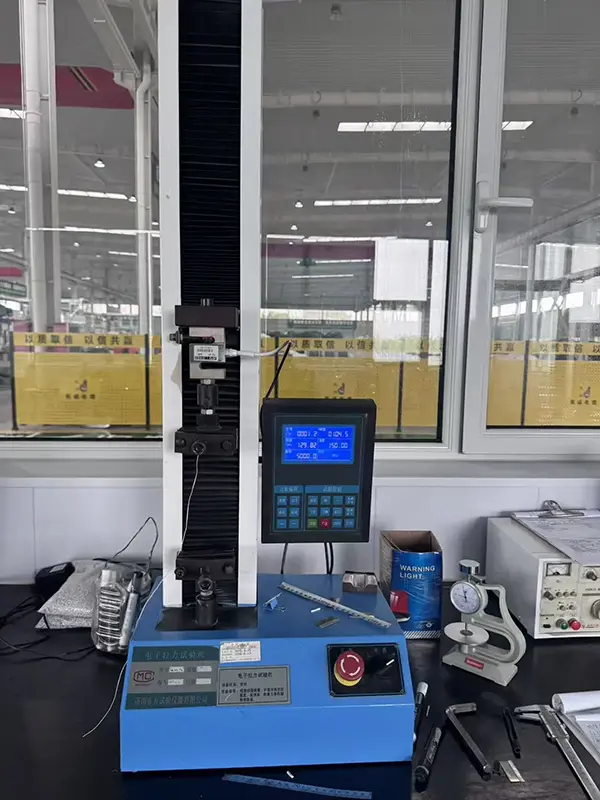

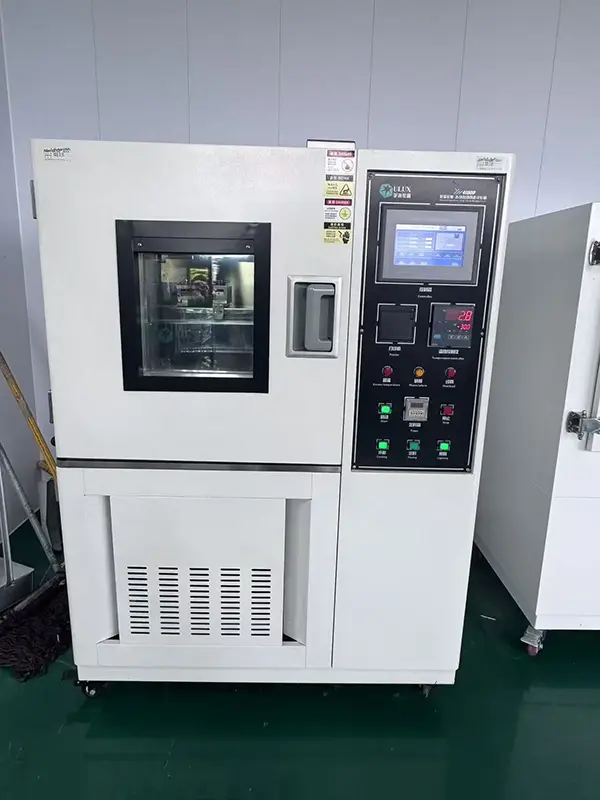

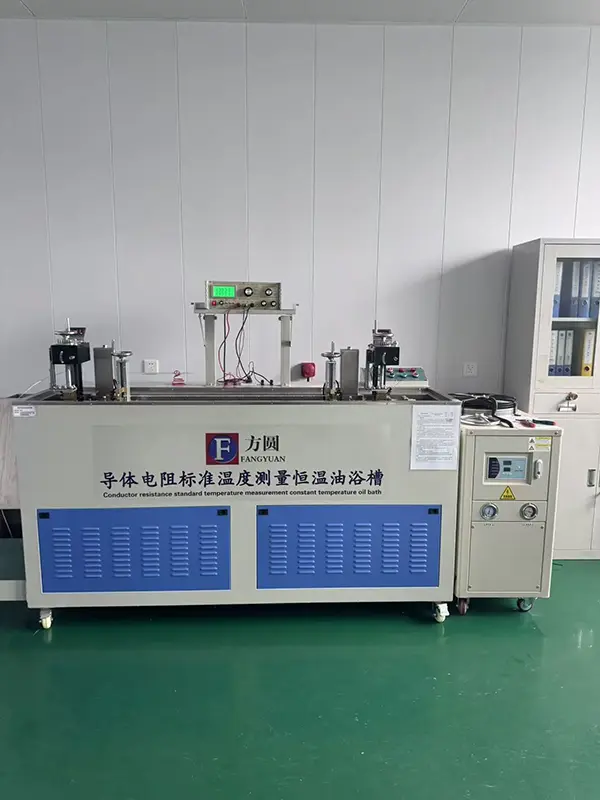

Semua Kabel DC Tenaga Surya Qiancheng PV1-F telah diuji sampelnya untuk mengetahui ketahanan tegangan DC dan ketahanan isolasi sebelum pengiriman. Ini dapat menahan dampak tegangan tinggi dari sistem fotovoltaik dan mencegah kebocoran listrik, kerusakan dan bahaya kebakaran di sirkuit DC. Memenuhi ketahanan api Kelas-C untuk menahan penyebaran api di sepanjang kabel.
Tahan UV untuk pengoperasian jangka panjang yang stabil dalam -40℃ ~ 90℃. Menolak penuaan dan retak di bawah paparan luar ruangan jangka panjang. Tipe rendah asap bebas halogen bersifat opsional untuk mengurangi asap beracun selama kebakaran dan menjamin keamanan untuk aplikasi fotovoltaik dalam ruangan.
Fleksibilitas kabel yang sangat baik mencegah kerusakan lapisan insulasi yang disebabkan oleh tarikan atau tekanan ringan selama konstruksi, sehingga mengurangi risiko pengerjaan ulang dan biaya pemeliharaan tahap selanjutnya.
Kabel DC Surya Qiancheng PV1-F dirancang khusus untuk pengkabelan sisi DC pada sistem pembangkit listrik fotovoltaik:
- Pengkabelan bus-bar untuk modul pembangkit listrik fotovoltaik terpusat berskala besar yang dipasang di darat;
- Pembangkit listrik fotovoltaik yang tersebar di atap bangunan industri & komersial;
- Sistem fotovoltaik terdistribusi rumah tangga yang terhubung dengan jaringan listrik;
- Proyek fotovoltaik dalam kondisi kompleks termasuk hibrida perikanan-surya, hibrida pertanian-surya, pegunungan, dan lokasi Gobi.
J: Konduktor terbuat dari tembaga fleksibel kaleng, memberikan konduktivitas listrik yang baik dan fleksibilitas untuk operasi pembawa arus berkelanjutan di sirkuit DC fotovoltaik. Konstruksi konduktornya juga membantu mengendalikan kenaikan suhu dalam kondisi beban penuh normal.
J: Kisaran suhu pengoperasian berkelanjutan yang ditentukan adalah -40℃ hingga 90℃. Kabel juga telah menjalani pengujian tekukan suhu rendah pada -40℃ untuk mengevaluasi fleksibilitas dan ketahanannya terhadap retak selama pemasangan di lingkungan dingin.
A: Selubungnya memberikan ketahanan terhadap ozon, minyak, semprotan garam, dan paparan asam-alkali. Hal ini membuat kabel ini dapat diterapkan pada instalasi fotovoltaik di wilayah pesisir, lingkungan salin-alkali, dan proyek hibrida perikanan-tenaga surya atau proyek hibrida luar ruangan lainnya, tergantung pada kondisi lokasi sebenarnya.
J: Kabel yang sudah jadi dapat diuji ketahanan tegangan DC dan ketahanan insulasinya sesuai dengan persyaratan pemeriksaan yang berlaku. Tes ini membantu memverifikasi integritas isolasi dan kinerja listrik sebelum kabel dikirim.
A: Kabel memiliki tingkat tahan api Kelas-C. Konstruksinya dimaksudkan untuk membatasi perambatan api di sepanjang kabel ketika terkena api lokal, mendukung persyaratan keselamatan kebakaran pada kabel DC fotovoltaik.
J: Konstruksi fleksibel membantu kabel menahan perutean normal, tarikan, dan kompresi kecil selama pemasangan. Penanganan yang tepat dan kepatuhan terhadap radius lentur yang ditentukan tetap diperlukan untuk menghindari kerusakan mekanis pada insulasi atau selubung.
J: Hal ini terutama digunakan untuk perkabelan sisi DC dalam sistem pembangkit listrik fotovoltaik, termasuk pembangkit listrik yang dipasang di darat, atap komersial dan industri, sistem PV perumahan, proyek pertanian-tenaga surya, dan instalasi perikanan-tenaga surya.
J: Insulasi menggunakan poliolefin ikatan silang radiasi dan telah menjalani pengujian penuaan UV. Konstruksi material memberikan ketahanan terhadap paparan sinar ultraviolet dan membantu menjaga sifat fisik kabel selama penggunaan di luar ruangan dalam waktu lama.
