Kabel Kontrol PVC Tembaga

Model Produk Dasar: KVV

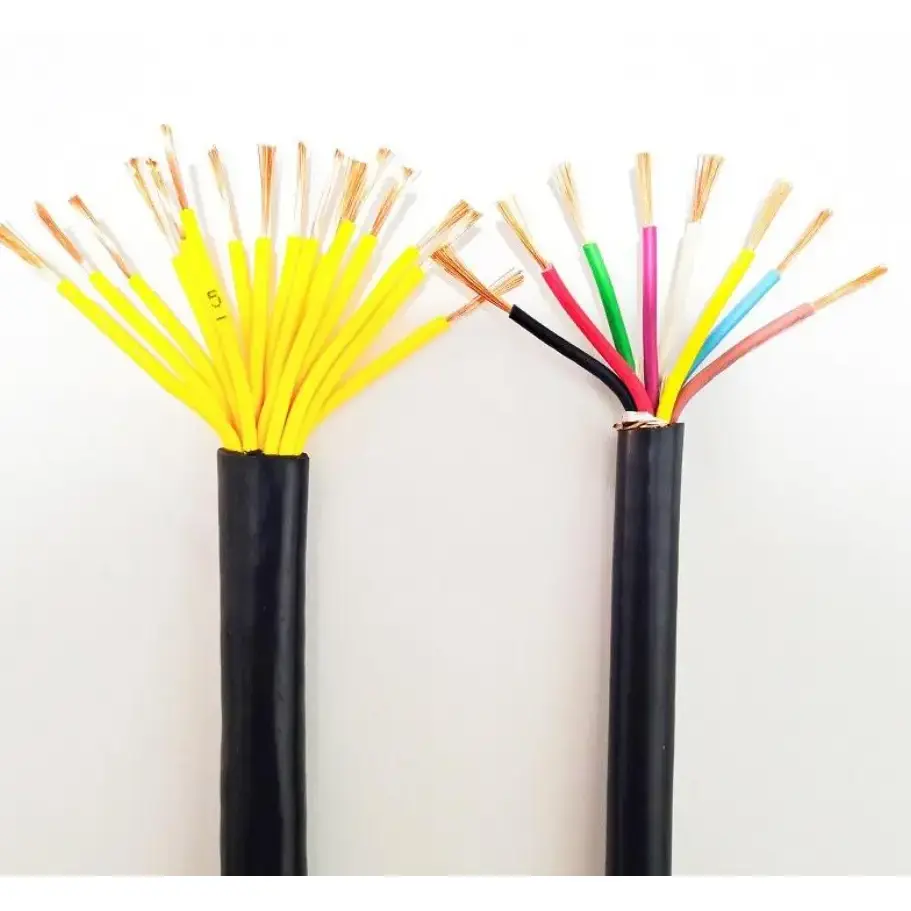

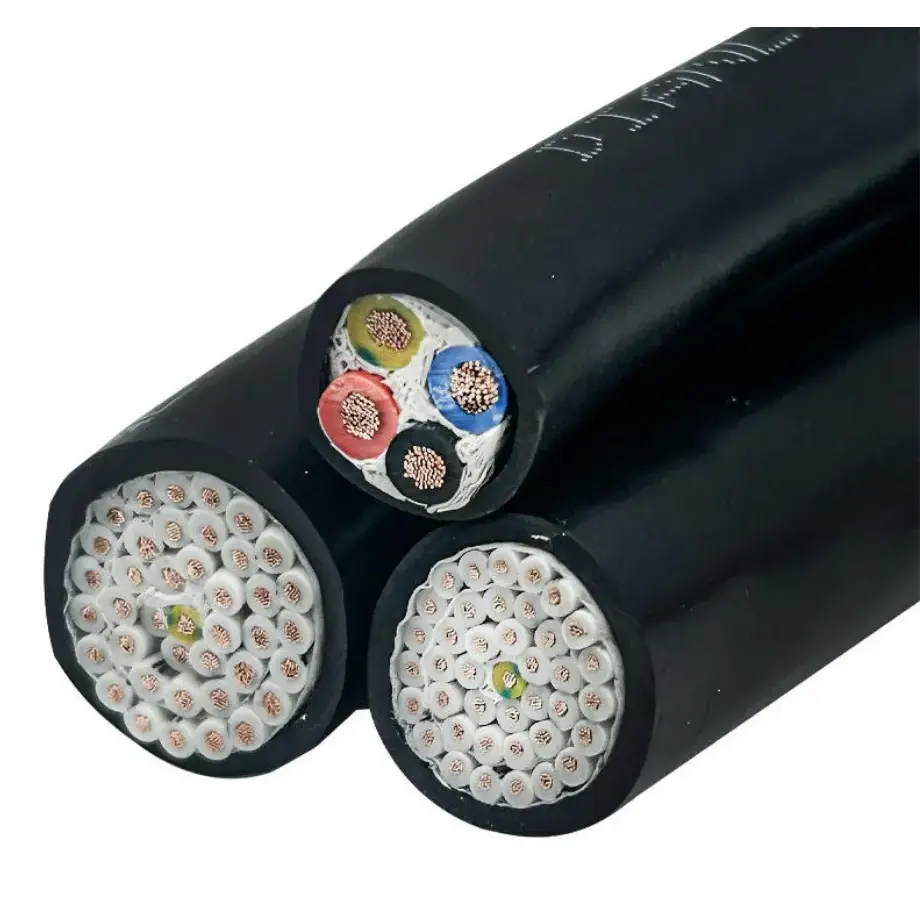

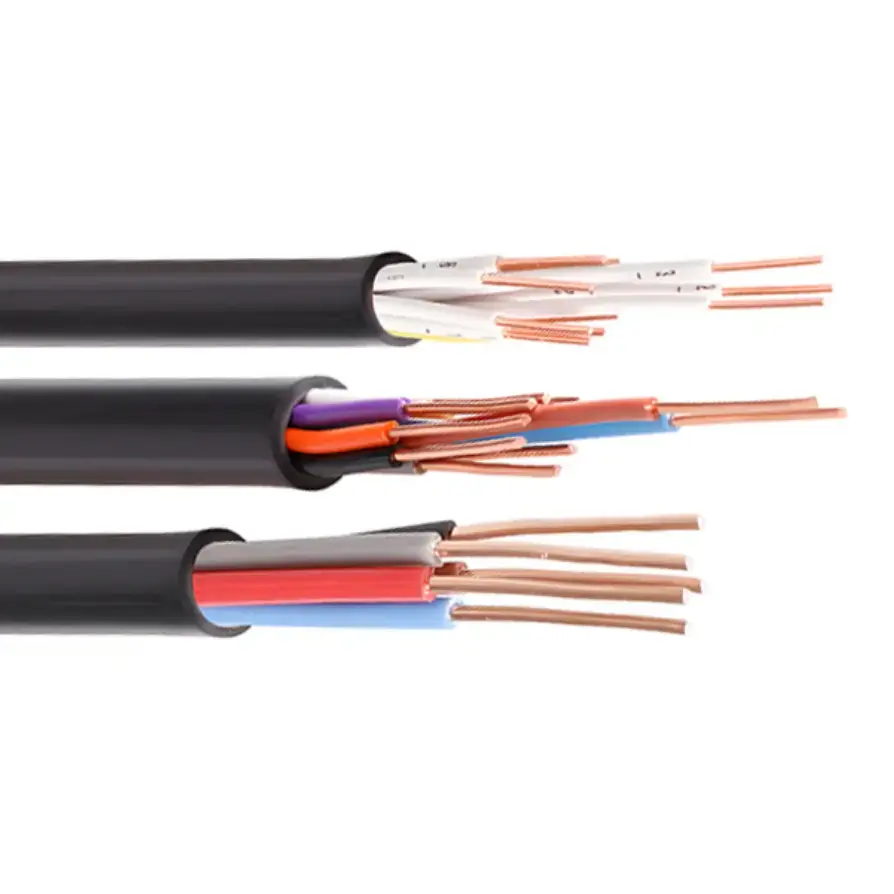

Kabel Kontrol PVC Tembaga menggabungkan konduktor tembaga bebas oksigen dengan kemurnian tinggi dengan insulasi PVC dan selubung pelindung untuk kontrol tegangan rendah, pemantauan, dan sirkuit tambahan. Konstruksi KVV ditujukan untuk perkabelan tetap di mana beberapa sinyal kontrol atau fungsi kelistrikan perlu disalurkan melalui kabel yang sama. Ukuran konduktor, jumlah inti, pelindung dan pelindung dapat dipilih sesuai dengan konfigurasi peralatan dan lingkungan pemasangan.

Untuk otomasi industri, peralatan listrik, dan sistem kendali gedung, kabel ini menyediakan opsi kabel multi-inti yang praktis untuk menghubungkan kabinet kendali, perangkat lapangan, motor, sensor, dan sirkuit tambahan lainnya. Spesifikasi yang berlaku harus dikonfirmasi dari tegangan rangkaian, penampang konduktor, jumlah inti, metode peletakan dan kondisi lingkungan, bukan hanya dari jumlah inti saja.

Spesifikasi Produk Dimensi dan Tabel Parameter Teknis

Konstruksi dan Karakteristik Kelistrikan

Konduktor Tembaga untuk Kontrol dan Sirkuit Bantu

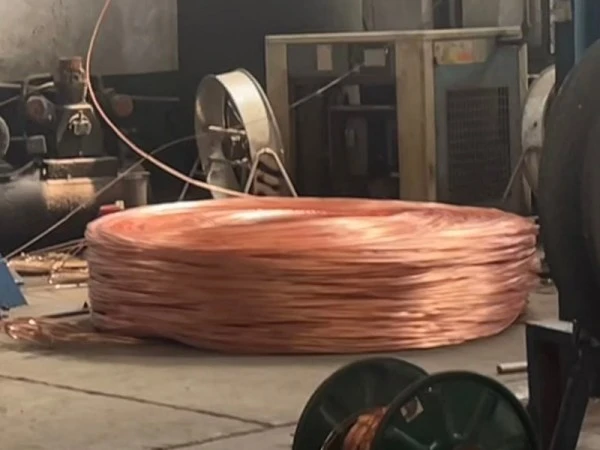

Konduktor ditentukan sebagai tembaga bebas oksigen dengan kemurnian tinggi, dengan opsi penampang dari 0,5 hingga 10 mm². Untuk aplikasi kontrol, ukuran konduktor harus sesuai dengan beban yang terhubung, tegangan kontrol, penurunan tegangan yang diizinkan, dan jarak pemasangan. Kisaran inti yang tersedia dari 2 hingga 61 inti juga memungkinkan satu kabel untuk mengakomodasi beberapa sirkuit kontrol atau pemantauan.

Isolasi dan Selubung PVC

PVC menyediakan isolasi listrik utama dan perlindungan eksternal untuk konstruksi KVV standar. Suhu pengoperasian jangka panjang maksimum yang tercantum adalah 70℃, sedangkan tabel menentukan suhu lingkungan peletakan minimal 0℃. Kondisi pemasangan di luar batas ini memerlukan konfirmasi konstruksi kabel dan kualitas material yang berlaku, bukan sekadar mengubah metode pemasangan.

Opsi Perisai dan Pelindung

Sirkuit kontrol yang dipasang dekat dengan peralatan frekuensi variabel, motor, atau sumber listrik lainnya mungkin memerlukan pelindung tambahan. Konfigurasi KVVP dan KVVRP dapat menggunakan braided shielding dengan coverage rate yang ditentukan, sedangkan KVVP2 menggunakan pembungkus pita tembaga. Jika perlindungan mekanis merupakan prioritas, konstruksi KVV22 menambahkan pelindung pita baja ganda. Konfigurasi ini harus dipilih berdasarkan sumber gangguan, paparan mekanis, dan rute peletakan.

Kondisi Pemasangan Yang Mempengaruhi Pemilihan Kabel

Metode pemasangan mempunyai hubungan langsung dengan konstruksi kabel yang dibutuhkan suatu proyek. Kabel non-lapis baja yang tercantum dalam tabel spesifikasi memiliki radius lentur minimum 6 kali diameter luar kabel, sedangkan konstruksi lapis baja atau berpelindung pita tembaga memerlukan setidaknya 12 kali diameter luar. Mempertahankan radius tekukan yang ditentukan membantu mencegah tekanan mekanis yang berlebihan pada insulasi dan struktur kabel selama pemasangan.

Untuk penguburan langsung, kedalaman minimum yang tercantum adalah 0,7 m, dengan perlindungan tambahan terhadap kerusakan mekanis eksternal. Ketika beberapa kabel dipasang secara paralel, ruang pembuangan panas yang memadai harus dipertahankan. Rincian ini sangat relevan bila spesifikasi kabel kontrol yang sama digunakan di area pemasangan yang berbeda.

Skenario Aplikasi

Otomasi Industri: Kabel Kontrol PVC Tembaga dapat digunakan untuk lemari kontrol PLC, peralatan lini produksi, sirkuit kontrol mesin, dan kabel sinyal tambahan di mana beberapa fungsi kontrol tegangan rendah perlu dihubungkan.

Peralatan Mekanik dan Listrik: Diterapkan pada sirkuit kontrol dan umpan balik yang terkait dengan pompa, kipas angin, kompresor, peralatan mesin, peralatan pendingin, dan mesin listrik lainnya.

Sistem Bangunan dan Kota: Digunakan dalam otomasi gedung, kendali elevator, peralatan pengendalian kebakaran, kendali lampu jalan dan sistem pasokan air atau drainase yang spesifikasi kabelnya sesuai dengan persyaratan sirkuit yang berlaku.

Peralatan Energi Baru: Dapat digunakan untuk kontrol tambahan dan sirkuit pemantauan di sekitar peralatan fotovoltaik, sistem penyimpanan energi, dan infrastruktur pengisian daya ketika tegangan, suhu, dan kondisi pemasangan berada dalam spesifikasi yang berlaku.

Transportasi dan Pergudangan: Diterapkan pada sirkuit kontrol untuk sistem konveyor, peralatan gudang, dan sistem logistik yang dioperasikan secara elektrik lainnya. Konstruksi terlindung atau lapis baja dapat dipertimbangkan jika interferensi atau paparan mekanis memerlukan perlindungan tambahan.

Verifikasi Kualitas dan Spesifikasi

Untuk pengadaan teknis atau spesifikasi proyek, Kabel Kontrol Tembaga PVC harus diperiksa berdasarkan parameter terukur daripada hanya mengandalkan deskripsi produk umum. Item yang relevan meliputi bahan konduktor, luas penampang, kuantitas inti, resistansi isolasi, kinerja ketahanan tegangan, radius tekukan, dan struktur pelindung atau pelindung yang dipilih.

Spesifikasi yang disertakan mengidentifikasi GB/T 9330-2020 sebagai standar referensi dan memberikan tegangan pengenal, resistansi, insulasi, dan persyaratan pemasangan. Untuk proyek ekspor, standar IEC yang disyaratkan, dokumentasi pengujian, dan persyaratan pasar tujuan harus dikonfirmasi secara terpisah sebelum produksi. Jika diperlukan konstruksi berpelindung, lapis baja, atau tahan api, model pastinya juga harus disebutkan dalam spesifikasi pembelian.

Cara Memilih Spesifikasi yang Sesuai

Mulailah dengan fungsi kelistrikan rangkaian dan tentukan apakah kabel membawa sinyal kontrol, pemantauan, umpan balik, atau tambahan. Kemudian konfirmasikan penampang konduktor dan jumlah inti yang diperlukan. Untuk proyek dengan gangguan listrik, pertimbangkan konstruksi berpelindung; untuk rute terbuka dimana perlindungan mekanis penting, versi lapis baja mungkin lebih tepat.

Untuk sistem kontrol yang lebih besar, memesan inti tambahan dapat memberikan kapasitas untuk perubahan sirkuit di masa mendatang. Tabel ini mencantumkan saran inti cadangan 10%-20%, sedangkan pemilihan penampang harus diperiksa terhadap beban aktual, panjang sirkuit, penurunan tegangan, dan kondisi pemasangan. Konduktor yang lebih besar tidak boleh dipilih semata-mata karena proyek tersebut memiliki jumlah titik kontrol yang lebih banyak.

Pertanyaan Umum

1. Standar apa yang digunakan untuk kabel ini?

Spesifikasi yang diberikan untuk referensi produk GB/T 9330-2020 untuk kabel kontrol berinsulasi plastik. Untuk pesanan ekspor, persyaratan IEC dan standar pasar tujuan harus dikonfirmasi sesuai dengan penerapan aktual dan konstruksi kabel.

2. Berapa besaran inti dan ukuran konduktor yang tersedia?

Kisaran yang tercantum mencakup 2 hingga 61 inti dan penampang konduktor dari 0,5 hingga 10 mm². Jumlah inti yang umum mencakup 4, 7, 10, 14, 19, 24 dan 37 inti, sedangkan 0,75, 1,0, 1,5 dan 2,5 mm² terdaftar sebagai penampang umum.

3. Apakah versi terlindung tersedia untuk aplikasi dengan gangguan listrik?

Ya. Konstruksi KVVP dan KVVRP dapat ditentukan dengan pelindung jalinan dengan tingkat cakupan yang tercantum minimal 80%. KVVP2 menggunakan pembungkus pita tembaga. Struktur pelindung yang sesuai bergantung pada sumber interferensi dan lingkungan pemasangan.

4. Apa persyaratan suhu pengoperasian dan peletakan?

Data teknis yang disertakan mencantumkan suhu pengoperasian maksimum jangka panjang yang diijinkan sebesar 70℃ dan suhu lingkungan peletakan konvensional minimal 0℃. Jika diperlukan pemasangan di bawah 0℃, pemanasan awal kabel ditentukan dalam tabel. Konstruksi khusus bersuhu rendah harus dikonfirmasi secara terpisah untuk lingkungan yang lebih dingin.

5. Apakah kabel dapat digunakan untuk penguburan langsung?

Spesifikasi yang disertakan mencantumkan kedalaman peletakan terkubur langsung minimal 0,7 m dan memerlukan perlindungan terhadap kerusakan mekanis eksternal. Konstruksi kabel sebenarnya harus diperiksa terhadap kondisi tanah, paparan mekanis, kelembaban dan persyaratan pemasangan proyek sebelum penguburan langsung.

6. Informasi apa yang harus diberikan saat meminta penawaran?

Untuk pemeriksaan spesifikasi yang akurat, berikan jumlah inti yang diperlukan, penampang konduktor, voltase pengenal, panjang kabel, metode peletakan, dan lingkungan pemasangan. Jika diperlukan pelindung, pembungkus pita tembaga, pelindung pita baja atau konstruksi tahan api, sertakan persyaratan yang sesuai sehingga model kabel dan dokumentasi teknis dapat dicocokkan dengan benar.
