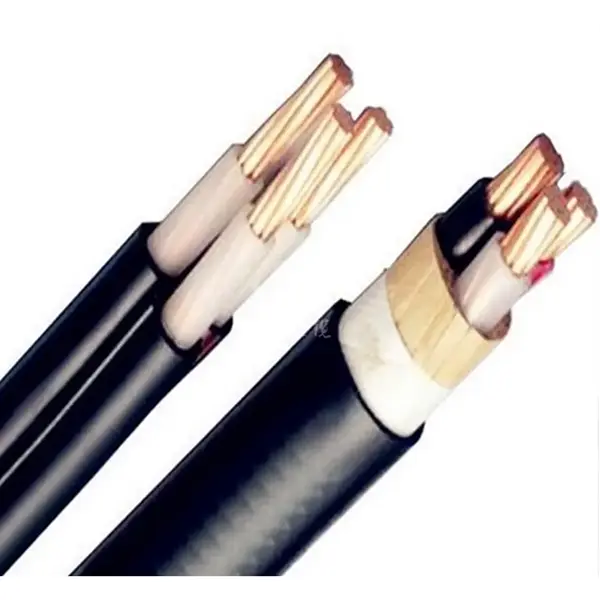

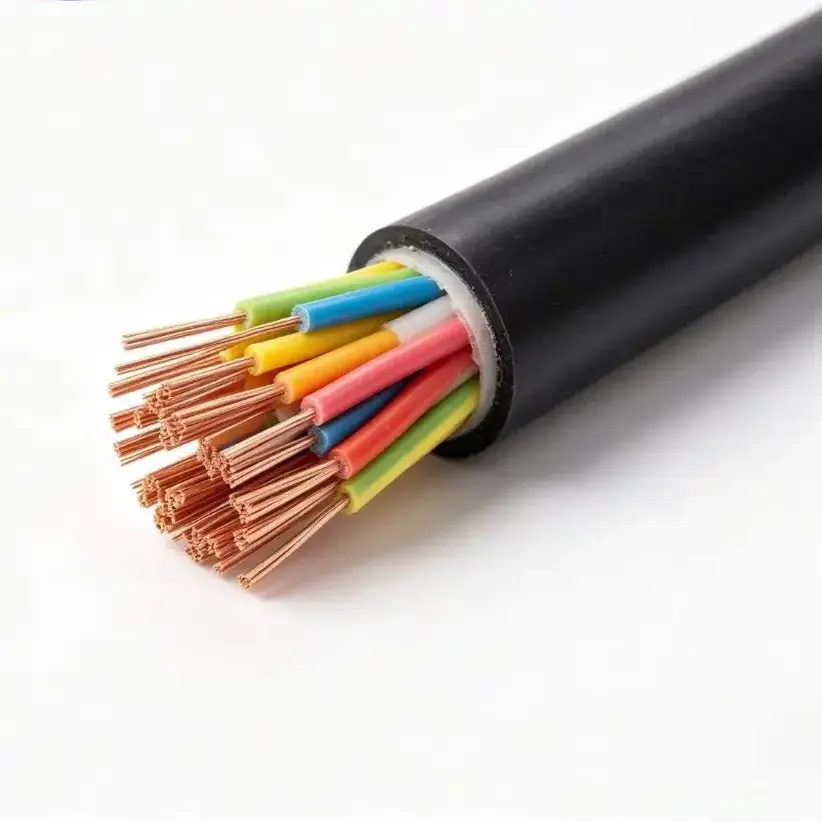

Kabel Kontrol Tembaga XLPE

Model Produk: KYJV, KYJVP, KYJV22, KYJY, dll.

Kabel Kontrol Tembaga XLPE digunakan untuk kontrol tegangan rendah, instrumentasi, dan sirkuit sinyal di mana sistem insulasi perlu mengakomodasi suhu pengoperasian yang tinggi. Konstruksi standar menggabungkan konduktor tembaga bebas oksigen dengan kemurnian tinggi dengan insulasi XLPE dan selubung luar PVC, dengan konfigurasi lapis baja tanpa lapis baja, berpelindung, dan pita baja yang tersedia untuk berbagai kondisi pemasangan.

Data teknis yang disertakan menentukan tegangan pengenal 450/750V, suhu pengoperasian jangka panjang maksimum 90°C, dan penampang konduktor standar dari 0,75 hingga 6 mm². Tergantung pada sirkuit dan metode peletakannya, kabel dapat dilengkapi dengan konduktor padat atau fleksibel, konfigurasi beberapa inti, pelindung, pelindung, atau konstruksi nol-halogen asap rendah WDZ.

Spesifikasi Produk, Dimensi dan Tabel Parameter Teknis

Konstruksi dan Karakteristik Kelistrikan

1. Isolasi XLPE

Polietilen ikatan silang membentuk lapisan insulasi utama. Spesifikasi yang disertakan memberikan suhu pengoperasian jangka panjang maksimum sebesar 90°C dan toleransi beban berlebih jangka pendek sebesar 130°C. Kisaran suhu ini adalah salah satu alasan utama untuk mempertimbangkan insulasi XLPE ketika instalasi kontrol dapat beroperasi di atas kondisi umum kabel berinsulasi PVC untuk keperluan umum.

2. Pilihan Konduktor Tembaga

Konduktor ditentukan sebagai 99,99% tembaga bebas oksigen dengan kemurnian tinggi. KYJV menggunakan konduktor padat Kelas 1, sedangkan KYJVR terdaftar dengan konduktor fleksibel Kelas 5. Oleh karena itu, konstruksi konduktor dapat disesuaikan dengan perkabelan tetap atau instalasi yang memerlukan fleksibilitas tambahan.

3. Selubung PVC dan Varian Fungsional

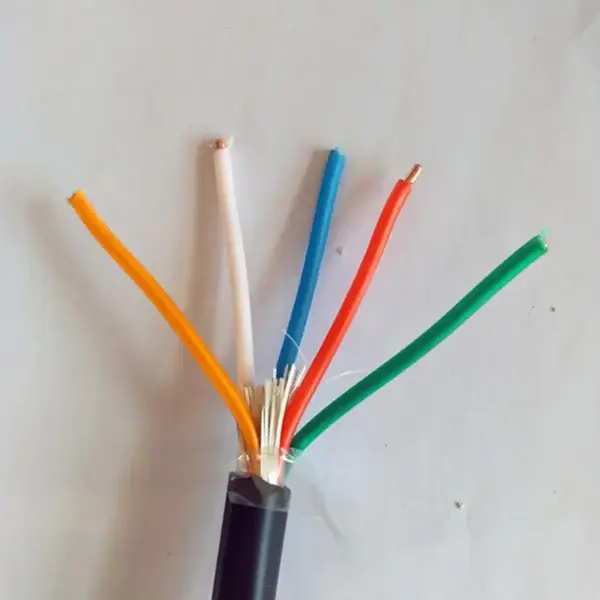

Selubung luar standarnya adalah PVC, dengan versi WDZ tanpa asap halogen rendah tersedia sebagai opsi yang ditingkatkan. KYJVP berpelindung menambahkan pelindung jalinan tembaga, sedangkan KYJV22 menggunakan pelindung pita baja untuk aplikasi yang memerlukan perlindungan mekanis tambahan. Varian ini memungkinkan konstruksi kabel disesuaikan dengan instalasi di sekitarnya daripada menggunakan satu konfigurasi untuk setiap proyek.

Memilih Konfigurasi yang Tepat

Kuantitas inti harus sesuai dengan jumlah sirkuit kontrol, instrumentasi, atau proteksi yang dilayani oleh kabel. Kisaran standar mencakup 2 hingga 61 inti, sedangkan penampang konduktor berkisar antara 0,75 hingga 6 mm². Ukuran konduktor yang diperlukan harus ditentukan dari beban rangkaian, penurunan tegangan yang diizinkan, dan kondisi pemasangan, bukan dipilih hanya berdasarkan jumlah inti.

Kondisi pemasangan menentukan apakah perlindungan tambahan diperlukan. KYJV atau KYJVR yang tidak dilapisi ditujukan untuk baki kabel, saluran dalam ruangan, dan kabel parit kabel tetap. KYJVP dapat dipertimbangkan jika terjadi gangguan elektromagnetik, sedangkan KYJV22 ditujukan untuk instalasi tertentu yang memerlukan pelindung pita baja dan perlindungan mekanis. Nilai radius lentur minimum yang diberikan juga harus dipertimbangkan selama perutean.

Aplikasi Khas

1. Peralatan Energi dan Listrik

Kabel ini dapat digunakan untuk kontrol tegangan rendah dan kabel sinyal yang terkait dengan peralatan PV, sistem penyimpanan energi, inverter, lemari listrik, dan peralatan terkait. Insulasi XLPE memberikan kisaran suhu pengoperasian jangka panjang sebesar 90°C yang ditentukan untuk instalasi di mana suhu lingkungan atau peralatan memerlukan tingkat kinerja insulasi ini.

2. Otomasi Industri

Kabinet kontrol untuk peralatan mesin, pompa, kipas angin, sistem PLC, dan peralatan proses mungkin memerlukan kabel kontrol multi-inti dengan konduktor dan konfigurasi pemasangan yang berbeda. Versi konduktor fleksibel dapat menyederhanakan perutean di sekitar terminal dan kabinet peralatan, sedangkan versi berpelindung tersedia untuk sirkuit yang memerlukan penanganan interferensi elektromagnetik.

3. Prasarana Kota dan Bangunan

Rentang kabel dapat digunakan di terowongan utilitas bawah tanah, parit kabel, sistem kelistrikan gedung, dan instalasi kontrol tegangan rendah tetap lainnya. Jika kabel terkena beban mekanis tambahan atau memerlukan konstruksi pemakaman langsung, konfigurasi KYJV22 lapis baja menyediakan opsi pemasangan yang berbeda.

4. Pengendalian dan Perlindungan Sistem Tenaga

Sirkuit sekunder tegangan rendah di gardu induk, pembangkit listrik, ruang distribusi, dan peralatan listrik dapat menggunakan kabel kontrol multi-inti untuk perolehan sinyal, interlocking, dan kontrol peralatan. Model akhir harus disesuaikan dengan fungsi sirkuit, ukuran konduktor, persyaratan pelindung dan metode pemasangan.

5. Ekspor Peralatan dan Proyek Rekayasa

Untuk peralatan listrik dan proyek teknik yang berorientasi ekspor, spesifikasi kabel harus dikonfirmasikan terhadap persyaratan proyek yang berlaku sebelum produksi. Dokumentasi, panjang pengiriman, jenis gulungan, dan catatan inspeksi apa pun yang diperlukan dapat ditentukan bersama dengan model dan konstruksi kabel.

Pemeriksaan Teknis Sebelum Memesan

Untuk kutipan proyek, informasi dasar biasanya mencakup model kabel, tegangan pengenal, kelas konduktor, penampang, kuantitas inti, dan panjang yang dibutuhkan. Jika kabel akan dirutekan di dekat peralatan yang menghasilkan interferensi elektromagnetik, persyaratan pelindung harus dinyatakan secara terpisah. Penguburan langsung atau pemasangan terbuka juga harus diidentifikasi sehingga kebutuhan akan pelindung dapat dievaluasi.

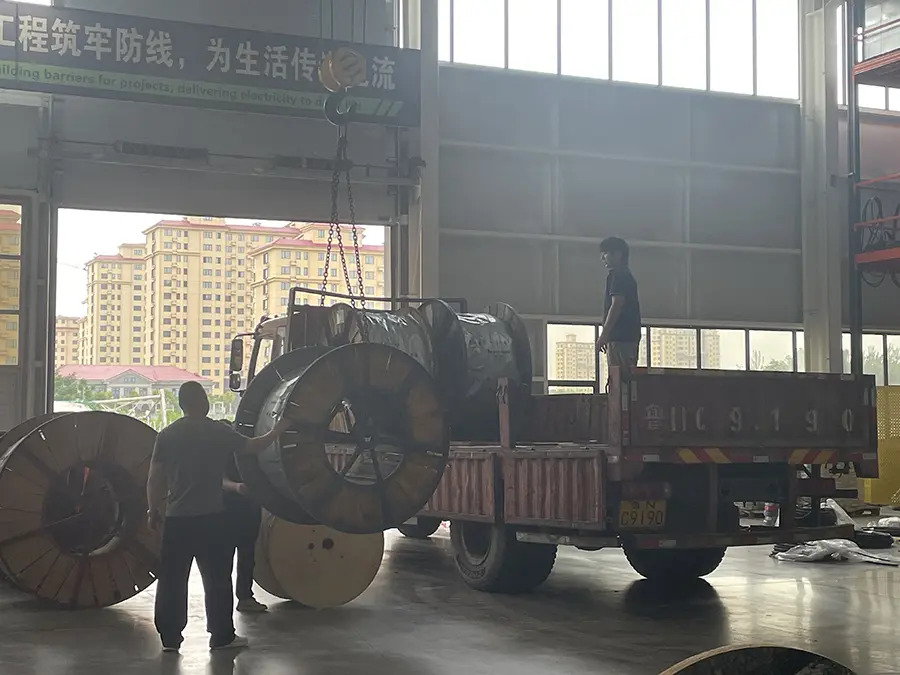

Untuk pesanan ekspor, pengemasan dan dokumentasi harus dikonfirmasi pada tahap penawaran harga. Spesifikasi yang diberikan mencantumkan gulungan plastik dan gulungan kayu yang difumigasi, bersama dengan lama pengiriman yang disesuaikan. Persyaratan khusus seperti konstruksi WDZ bebas asap halogen rendah atau versi tahan dingin juga harus ditentukan sebelum produksi.

Pertanyaan Umum

1. Standar apa yang ditentukan untuk kabel ini?

Data produk yang disertakan mencantumkan GB/T 9330 sebagai standar nasional. Jika proyek luar negeri memerlukan standar, sertifikat, atau dokumen inspeksi tambahan, persyaratan tersebut harus dikonfirmasi sesuai dengan pasar tujuan dan spesifikasi proyek.

2. Berapa ukuran konduktor dan jumlah inti yang tersedia?

Penampang konduktor standar adalah 0,75, 1,0, 1,5, 2,5, 4, dan 6 mm². Konfigurasi inti standar berkisar antara 2 hingga 61 inti, termasuk beberapa jumlah inti perantara. Jumlah inti khusus dapat diproduksi sesuai dengan kebutuhan proyek.

3. Berapa suhu pengoperasian insulasi XLPE?

Data teknis yang diberikan menentukan suhu pengoperasian jangka panjang maksimum sebesar 90°C dan toleransi beban berlebih jangka pendek sebesar 130°C. Suhu peletakan minimum standar adalah ≥0 °C, sedangkan versi tahan dingin tercantum untuk pemasangan langsung pada suhu -30 °C.

4. Kapan versi terlindung atau lapis baja diperlukan?

KYJVP terlindung dapat dipertimbangkan ketika interferensi elektromagnetik perlu dikontrol dalam sinyal atau rangkaian kontrol. KYJV22 lapis baja ditujukan untuk kondisi peletakan yang memerlukan perlindungan mekanis tambahan, termasuk penguburan langsung di bawah tanah tertentu. Persyaratan radius lentur minimum berbeda untuk konstruksi tidak berlapis baja, berpelindung, dan berlapis baja.

5. Tes kelistrikan apa yang ditentukan sebelum pengiriman?

Spesifikasi yang disertakan mencantumkan resistansi insulasi sebesar ≥1000 MΩ·km pada 20 °C dan uji ketahanan tegangan produk jadi sebesar 3000V/5 menit tanpa kerusakan. Tabel tersebut juga menentukan pemeriksaan penuh sebelum pengiriman. Persyaratan inspeksi khusus proyek atau pengujian pihak ketiga harus dikonfirmasi sebelum produksi.

6. Dapatkah panjang pengiriman dan konstruksi kabel disesuaikan?

Ya. Data yang disediakan mencantumkan panjang pengiriman yang disesuaikan dengan toleransi panjang yang dinyatakan sebesar ±0,5%. Jumlah inti khusus, konstruksi konduktor fleksibel, pelindung, pelindung, konstruksi halogen nol asap rendah WDZ, dan versi tahan dingin dapat ditentukan sesuai dengan persyaratan proyek.
