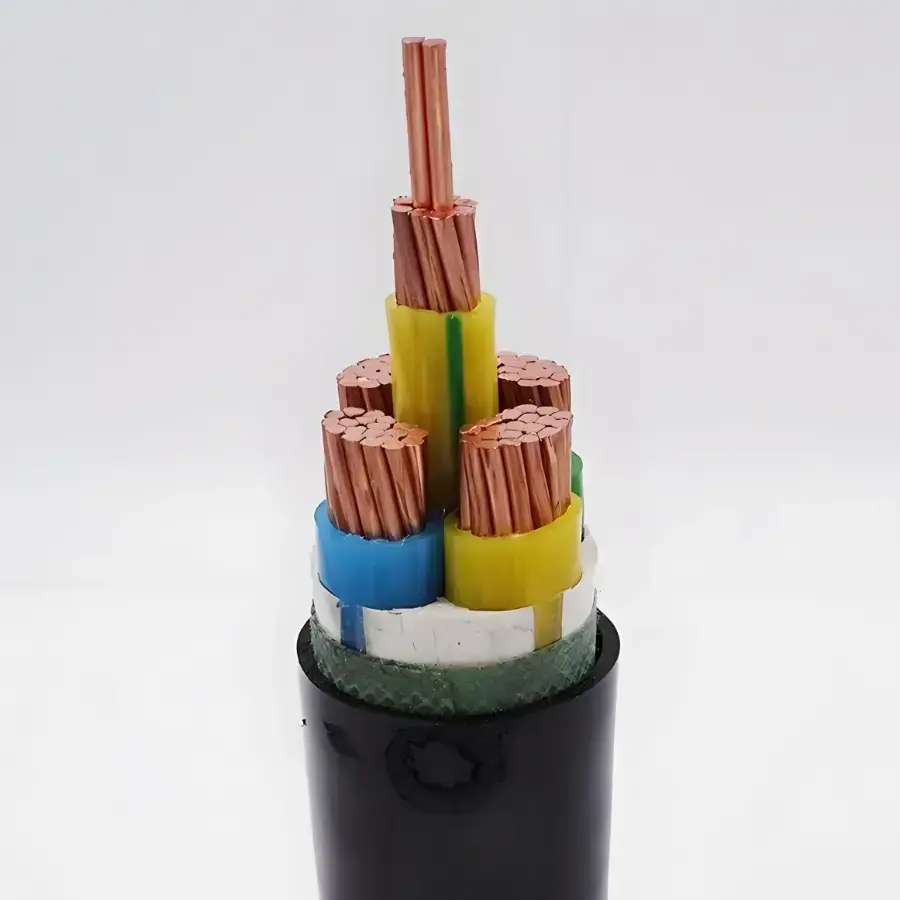

Kabel Kontrol Tembaga Tahan Api XLPE

Model Produk: N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23, dll.

Dalam sistem proteksi kebakaran dan kendali darurat, kabel kendali harus terus mengirimkan sinyal listrik saat terkena panas atau api yang tidak normal. Kabel Kontrol Tembaga Tahan Api XLPE ditujukan untuk sirkuit tegangan rendah ini, mencakup konfigurasi untuk perutean dalam ruangan, kabel sinyal berpelindung, dan instalasi yang dilindungi secara mekanis. Rangkaian produknya mencakup konstruksi tanpa lapis baja, berpelindung, dan lapis baja untuk disesuaikan dengan kondisi peletakan yang berbeda.

Kabel ini menggunakan konduktor tembaga, insulasi XLPE, dan struktur tahan api pita mika sintetis dua lapis. Data teknis yang disediakan menentukan suhu pengoperasian jangka panjang maksimum 90℃ untuk insulasi XLPE. Jumlah inti, penampang konduktor, pelindung dan pelindung dapat dipilih sesuai dengan sirkuit kontrol, sambungan peralatan, dan metode pemasangan.

Spesifikasi Produk, Dimensi dan Tabel Parameter Teknis

Konstruksi dan Kinerja Tahan Api

Konduktor Tembaga Kemurnian Tinggi

Spesifikasi yang disertakan mengidentifikasi 99,99% tembaga bebas oksigen dengan kemurnian tinggi sebagai bahan konduktor. Konduktor padat kelas 1 terdaftar untuk N-KYJV, sedangkan konfigurasi konduktor fleksibel tersedia untuk model fleksibel yang sesuai. Penampang melintang dari 0,75 hingga 6 mm² dan jumlah inti dari 2 hingga 61 dicantumkan, memungkinkan konfigurasi kabel disesuaikan dengan tata letak sirkuit kontrol yang berbeda.

Isolasi XLPE

Polietilen ikatan silang XLPE membentuk lapisan insulasi utama. Data teknis menentukan suhu pengoperasian jangka panjang maksimum sebesar 90℃ dan toleransi beban berlebih jangka pendek sebesar 130℃. Kisaran suhu ini harus dipertimbangkan bersama dengan pemuatan konduktor, kondisi sekitar, dan lingkungan pemasangan sebenarnya ketika memilih kabel.

Struktur Tahan Api Mika Lapisan Ganda

Lapisan tahan api terdiri dari pembungkus pita mika sintetis dua lapis. Menurut spesifikasi yang disertakan, kabel dapat tetap berenergi selama 90 menit pada suhu api terbuka tidak lebih rendah dari 830℃. Oleh karena itu, lapisan tahan api merupakan bagian penting dari konstruksi kabel untuk kontrol darurat dan sirkuit sinyal di mana operasi sirkuit lanjutan ditentukan.

Selubung Luar Tahan Api

Selubung luar ditetapkan sebagai poliolefin tahan api. Selain melindungi struktur kabel internal selama pemasangan dan servis, selubung ini dimaksudkan untuk membatasi perambatan api pada kondisi kinerja kebakaran yang disebutkan.

Model untuk Kondisi Pemasangan Berbeda

Konstruksi NH-KYJY/NH-KYJYR tanpa lapis baja memiliki radius lentur minimum 6 kali diameter luar kabel dan dapat digunakan untuk baki kabel, saluran dalam ruangan, dan parit kabel. Jika terjadi interferensi elektromagnetik, konfigurasi NH-KYJYP berpelindung menyediakan pelindung jalinan tembaga dengan cakupan yang ditentukan minimal 80%.

Untuk rute yang terkena tekanan mekanis atau instalasi bawah tanah, N-KYJV22 dan N-KYJY23 terdaftar dengan pelindung pita baja lapis ganda dan radius tekukan minimum 12 kali diameter luar kabel. Metode pemasangan, paparan mekanis, kondisi penguburan, dan tingkat perlindungan yang diperlukan harus dikonfirmasi sebelum memilih konstruksi lapis baja.

Dimana Kabel Digunakan

Sistem Proteksi Kebakaran

Sirkuit kontrol dan sinyal untuk alarm kebakaran, pompa sprinkler, kipas pembuangan asap, penutup api, dan penerangan darurat dapat menggunakan kabel yang parameter ketahanan api dan kelistrikannya sesuai dengan spesifikasi proyek.

Fasilitas Bawah Tanah dan Tertutup

Terowongan, koridor utilitas yang komprehensif, area parkir bawah tanah dan ruang tertutup lainnya mungkin memerlukan kabel kontrol tahan api untuk peralatan darurat dan sistem penghubung proteksi kebakaran.

Fasilitas Energi Baru

Pembangkit listrik fotovoltaik, ruang peralatan penyimpanan energi, dan infrastruktur pengisian daya dapat melibatkan sirkuit kendali darurat di mana suhu, kinerja kebakaran, dan kondisi pemasangan perlu dipertimbangkan secara bersamaan.

Gedung Umum dan Tingkat Hunian Tinggi

Rumah sakit, sekolah, pusat perbelanjaan, bandara, dan gedung perkantoran mungkin memerlukan sirkuit kontrol tahan api untuk sistem darurat dan peralatan layanan gedung.

Fasilitas Industri

Pabrik metalurgi, kimia, dan industri lainnya dapat menggunakan kabel kontrol tahan api untuk mematikan peralatan, alarm, ventilasi darurat, dan fungsi kontrol terkait, sesuai dengan persyaratan proyek yang berlaku.

Peralatan Listrik yang Diekspor

Kabel dapat ditetapkan sebagai bagian dari peralatan elektromekanis atau sistem proteksi kebakaran yang ditujukan untuk proyek di luar negeri, dengan standar yang disyaratkan, dokumentasi pengujian, dan pengemasan dikonfirmasi sesuai dengan pasar tujuan.

Verifikasi Teknis dan Pertimbangan Pengadaan

Untuk kabel kontrol tahan api, verifikasi harus mencakup lebih dari sekedar bahan konduktor. Penampang konduktor, jumlah inti, resistansi isolasi, hasil tegangan tahan, lapisan tahan api, bahan selubung dan kondisi pemasangan yang berlaku semuanya harus sesuai dengan spesifikasi proyek.

Data yang disediakan menentukan 3000V/5 menit untuk uji tegangan ketahanan produk jadi dan resistansi isolasi minimal 1000 MΩ·km pada 20℃. Untuk pengadaan proyek, laporan pengujian yang diperlukan, dokumen sertifikasi, dan standar pasar tujuan yang berlaku harus dikonfirmasikan berdasarkan model kabel yang sebenarnya, bukan berdasarkan kategori produk secara keseluruhan.

Untuk pesanan ekspor, pengemasan dapat diatur dengan pembungkus film plastik dan gulungan plastik atau kayu difumigasi sesuai spesifikasi yang disediakan. Identifikasi inti, panjang pengiriman dan persyaratan apa pun untuk pelindung, pelindung atau konstruksi bebas halogen rendah asap harus disertakan dalam spesifikasi pesanan.

Cara Menentukan Kabel untuk Proyek

Pertama-tama konfirmasikan tegangan sirkuit kontrol dan tingkat kinerja kebakaran yang diperlukan. Kemudian tentukan penampang konduktor dan jumlah inti sesuai dengan peralatan yang terhubung dan desain sirkuit. Jika jalur kabel melewati area dengan interferensi elektromagnetik, konstruksi berpelindung dapat dipertimbangkan. Untuk penguburan langsung atau rute yang terbuka secara mekanis, model lapis baja mungkin diperlukan.

Rute pemasangan juga menentukan radius tekukan minimum. Versi tanpa lapis baja memerlukan setidaknya 6 kali diameter luar kabel, versi berpelindung setidaknya 8 kali, dan versi lapis baja yang terdaftar setidaknya 12 kali. Untuk proyek yang melibatkan terowongan, rumah sakit, pusat perbelanjaan, atau lokasi dengan tingkat hunian tinggi lainnya, konstruksi kabel khusus bebas asap halogen rendah atau lainnya yang diperlukan harus dikonfirmasi dalam spesifikasi proyek sebelum memesan.

Pertanyaan Umum

1. Standar apa yang ditentukan untuk kabel ini?

Tabel teknis yang disertakan mengidentifikasi GB/T 9330 sebagai standar yang berlaku untuk produk. Untuk proyek di luar negeri, standar internasional yang disyaratkan, dokumen sertifikasi, dan persyaratan pengujian harus dikonfirmasi sesuai dengan pasar tujuan dan konstruksi kabel yang tepat.

2. Konstruksi tahan api apa yang dimaksud dan berapa lama rangkaian dapat tetap menyala?

Kabel ini menggunakan pita mika sintetis dua lapis sebagai lapisan tahan api. Data teknis yang disediakan menentukan pemberian energi terus menerus selama 90 menit pada suhu api terbuka tidak lebih rendah dari 830℃. Klasifikasi ketahanan api aktual dan dokumentasi pengujian harus diverifikasi berdasarkan model yang dipesan dan standar proyek yang berlaku.

3. Berapa ukuran konduktor dan jumlah inti yang tersedia?

Penampang konduktor standar yang terdaftar adalah 0,75, 1,0, 1,5, 2,5, 4 dan 6 mm². Seri inti standar mencakup 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52, dan 61 inti. Jumlah inti khusus dapat didiskusikan sesuai dengan kebutuhan proyek.

4. Apakah versi terlindung dan lapis baja tersedia?

Ya. NH-KYJYP terlindung terdaftar dengan pelindung jalinan tembaga dan tingkat cakupan minimal 80%. N-KYJV22 dan N-KYJY23 terdaftar dengan pelindung pita baja lapis ganda. Model harus dipilih berdasarkan interferensi elektromagnetik, pengaruh mekanis, dan metode pemasangan.

5. Berapa radius tekukan yang harus dipertahankan selama pemasangan?

Menurut spesifikasi yang diberikan, NH-KYJY/NH-KYJYR tanpa lapis baja memerlukan radius lentur minimal 6 kali diameter luar kabel, NH-KYJYP berpelindung memerlukan minimal 8 kali, dan N-KYJV22 atau N-KYJY23 lapis baja memerlukan minimal 12 kali.

6. Informasi apa yang diperlukan untuk kutipan?

Harap berikan model yang diperlukan, penampang konduktor, jumlah inti, panjang kabel, voltase pengenal, metode peletakan, dan lingkungan pemasangan. Jika diperlukan pelindung, pelindung pita baja, konstruksi bebas asap halogen rendah, panjang pengiriman khusus atau kemasan ekspor, rincian ini juga harus disertakan sehingga spesifikasi dan dokumentasi dapat dicocokkan secara akurat.
