Kabel Kontrol Tahan Api PVC Tembaga

Model Produk: ZR-KVV yaitu Z(A、B、C、D)-KVV, ZR-KVVP yaitu Z(A、B、C、D)-KVVP, ZR-KVV22 yaitu Z(A、B、C、D)-KVV22, dll.

Kabel Kontrol Tahan Api PVC Tembaga adalah kabel kontrol 450/750V yang menggunakan konduktor tembaga bebas oksigen dengan kemurnian tinggi, pita mika, serta insulasi dan selubung PVC tahan api. Konstruksi konduktor fleksibel Kelas 1, terdampar Kelas 2, dan Kelas 5 tersedia untuk kondisi pengkabelan yang berbeda. Kabel ini ditujukan untuk sirkuit kontrol, pemantauan, dan tambahan di fasilitas industri, gedung, dan sistem kelistrikan bertegangan rendah lainnya yang memerlukan kinerja tahan api dan tahan api.

Konstruksi kabel juga dapat mencakup jalinan kawat tembaga opsional atau pelindung pita tembaga, dengan jumlah inti dari 2 hingga 61 inti. Oleh karena itu, pemilihan dapat didasarkan pada jenis konduktor, penampang, kuantitas inti, persyaratan pelindung, metode pemasangan, dan persyaratan kinerja kebakaran yang berlaku pada proyek.

Spesifikasi Produk Dimensi dan Tabel Parameter Teknis

Konstruksi dan Kinerja

Opsi Konduktor untuk Kondisi Pengkabelan Berbeda

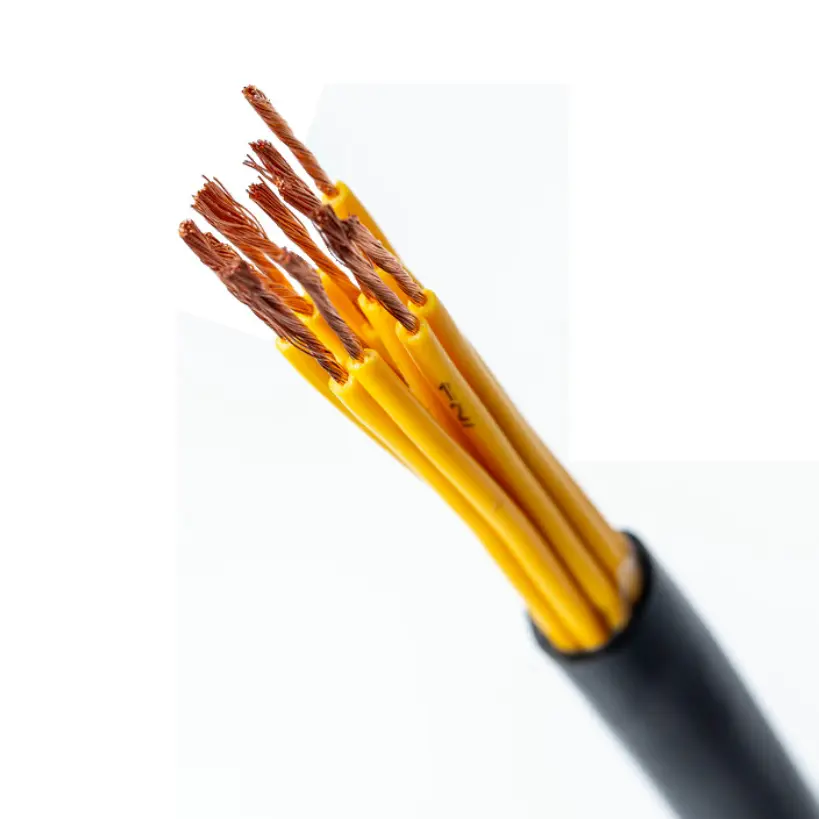

Kabel tersedia dengan konduktor tembaga padat, terdampar, atau fleksibel. Konstruksi padat dan terdampar dapat digunakan jika rute kabel relatif tetap, sedangkan konduktor fleksibel lebih cocok untuk pengkabelan kabinet, sambungan peralatan, dan instalasi yang memerlukan penanganan kabel lebih mudah. Konstruksi konduktor yang sesuai harus dipilih sesuai dengan metode pemasangan dan persyaratan mekanis.

Pita Mika dan Isolasi PVC

Pita mika membentuk lapisan tahan api di sekitar konduktor, sedangkan PVC menyediakan isolasi listrik utama. Selubung luarnya juga terbuat dari PVC tahan api. Kombinasi ini memberikan kabel konstruksi tahan api dan karakteristik tahan api untuk konfigurasi kabel yang berlaku.

Perisai Opsional

Untuk sirkuit di mana interferensi elektromagnetik perlu dipertimbangkan, jalinan kawat tembaga atau pembungkus pita tembaga dapat digunakan sebagai lapisan pelindung. Tingkat cakupan perlindungan yang tercantum adalah ≥80%. Konstruksi terlindung harus dipilih sesuai dengan jenis sinyal, peralatan listrik di sekitarnya, dan lingkungan pemasangan.

Dimana Kabel Memenuhi Persyaratan Pengkabelan Praktis

Kabel Kontrol Tahan Api PVC Tembaga dapat dikonfigurasikan untuk kondisi kabel kontrol yang tetap dan lebih fleksibel. Hal ini mengurangi kebutuhan untuk memilih konstruksi konduktor yang benar-benar berbeda ketika suatu proyek berisi kabinet kontrol, sambungan peralatan, dan rute kabel tetap dalam sistem kelistrikan yang sama.

Untuk rangkaian yang membawa sinyal kontrol dan pemantauan, resistansi konduktor merupakan spesifikasi penting dan bukan sekadar deskripsi material. Tabel teknis memberikan persyaratan resistansi isolasi, tegangan tahan, dan resistansi konduktor yang dapat digunakan untuk konfirmasi teknis sebelum memesan.

Jika proteksi kebakaran merupakan bagian dari desain kelistrikan, karakteristik kabel yang tahan api dan tahan api harus dievaluasi bersama dengan rute kabel, metode pendukung, dan persyaratan sistem proteksi kebakaran yang lengkap. Kinerja kabel tidak boleh dipertimbangkan secara terpisah dari metode pemasangannya.

Skenario Aplikasi

1. Sistem Proteksi Kebakaran: Lemari kontrol proteksi kebakaran, sirkuit terkait alarm, peralatan pembuangan asap, dan sistem kontrol pompa air kebakaran.

2. Fasilitas Tenaga Listrik: Lemari kendali listrik, sirkuit bantu genset, dan kabel kendali atau sinyal di ruang distribusi tenaga listrik.

3. Otomatisasi Industri: Sistem kontrol untuk jalur produksi, mesin, dan peralatan proses yang memerlukan konstruksi kabel tahan api.

4. Sistem Kelistrikan Bangunan: Sistem kontrol elevator, peralatan AC sentral, ruang mesin bawah tanah, dan aplikasi otomasi bangunan lainnya.

5. Peralatan Industri Umum: Peralatan pengolahan air limbah, jalur pengeringan, peralatan mesin, dan sirkuit kontrol tambahan lainnya.

Verifikasi Mutu dan Teknis

Untuk pengadaan teknis, poin verifikasi utama meliputi konstruksi konduktor, penampang konduktor, ketebalan insulasi PVC, resistansi insulasi, tegangan penahan, resistansi konduktor, konfigurasi pelindung, dan persyaratan kinerja api yang ditentukan. Parameter ini memberikan dasar yang lebih praktis untuk penerimaan produk daripada gambaran umum kualitas kabel.

Qiancheng dapat memberikan spesifikasi produk dan dokumentasi teknis yang berlaku sesuai dengan konfigurasi kabel yang dipesan. Untuk proyek rekayasa dan ekspor, persyaratan laporan pengujian, sertifikat, catatan inspeksi, pengemasan dan panjang kabel harus dikonfirmasi sebelum produksi.

Panduan Pemilihan Spesifikasi

Penampang Konduktor

Penampang konduktor yang tersedia adalah 0,5mm² hingga 10mm². Pemilihan harus didasarkan pada fungsi rangkaian, beban listrik, resistansi konduktor yang diijinkan, dan persyaratan pemasangan yang berlaku.

Kuantitas Inti

Konfigurasi standar mencakup 2 hingga 61 core. Kuantitas inti harus ditentukan dari jumlah sirkuit kendali, pemantauan dan tambahan yang dibutuhkan oleh peralatan atau proyek.

Persyaratan Perisai

Jika terjadi gangguan sinyal, jalinan kawat tembaga atau pelindung pita tembaga dapat dipertimbangkan. Metode pelindung yang diperlukan harus dipastikan sesuai dengan lingkungan kelistrikan dan persyaratan sistem kendali.

Kinerja Kebakaran

Tabel teknis menentukan kondisi paparan api tidak kurang dari 830℃ selama 90 menit dan persyaratan tahan api berdasarkan GB/T 19666. Kondisi pengujian dan dokumentasi yang diperlukan harus dikonfirmasikan terhadap spesifikasi proyek sebenarnya sebelum penempatan pesanan.

Pertanyaan Umum

1. Standar apa yang ditentukan untuk kabel ini?

Data teknis merujuk pada GB/T 9330 untuk resistansi konduktor DC dan GB/T 19666 untuk persyaratan tahan api yang tercantum. Sertifikasi tambahan atau dokumentasi pengujian apa pun yang diperlukan untuk proyek ekspor harus dikonfirmasi sesuai dengan konfigurasi kabel yang dipesan.

2. Konstruksi konduktor apa yang tersedia?

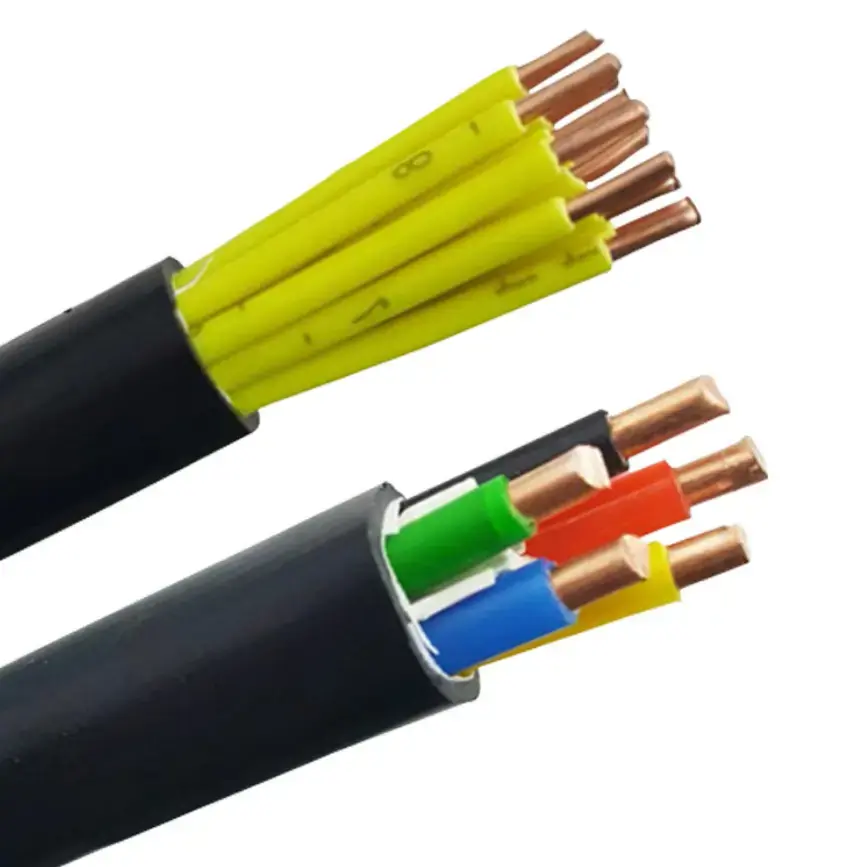

Kabel dapat dikonfigurasi dengan konduktor kaku padat atau konduktor fleksibel multi-untai. Konstruksi yang sesuai bergantung pada apakah pemasangannya bersifat tetap, diarahkan melalui kabinet kontrol, atau memerlukan fleksibilitas yang lebih besar selama pemasangan.

3. Penampang melintang dan jumlah inti apa yang tersedia?

Penampang konduktor yang terdaftar berkisar dari 0,5mm² hingga 10mm², dengan jumlah inti dari 2 hingga 61 inti. Kombinasi terakhir harus dikonfirmasi sesuai dengan desain sirkuit dan konfigurasi kabel.

4. Dapatkah kabel dilindungi?

Ya. Jalinan kawat tembaga atau pembungkus pita tembaga dapat ditentukan sebagai lapisan pelindung opsional, dengan tingkat cakupan pelindung terdaftar sebesar ≥80%.

5. Dimana Kabel Kontrol Tahan Api PVC Tembaga ini biasa digunakan?

Ini digunakan untuk sirkuit kontrol, pemantauan, dan tambahan dalam sistem proteksi kebakaran, fasilitas listrik, peralatan otomasi industri, sistem kelistrikan gedung, dan aplikasi industri lainnya yang memerlukan karakteristik tahan api dan tahan api tertentu.

6. Informasi apa yang diperlukan untuk kutipan?

Menyediakan model yang diperlukan, jenis konduktor, penampang melintang, kuantitas inti, persyaratan pelindung, panjang kabel, lingkungan pemasangan, dan persyaratan kinerja kebakaran yang berlaku. Laporan inspeksi, sertifikat, atau dokumentasi ekspor apa pun yang diperlukan juga harus ditentukan terlebih dahulu.
