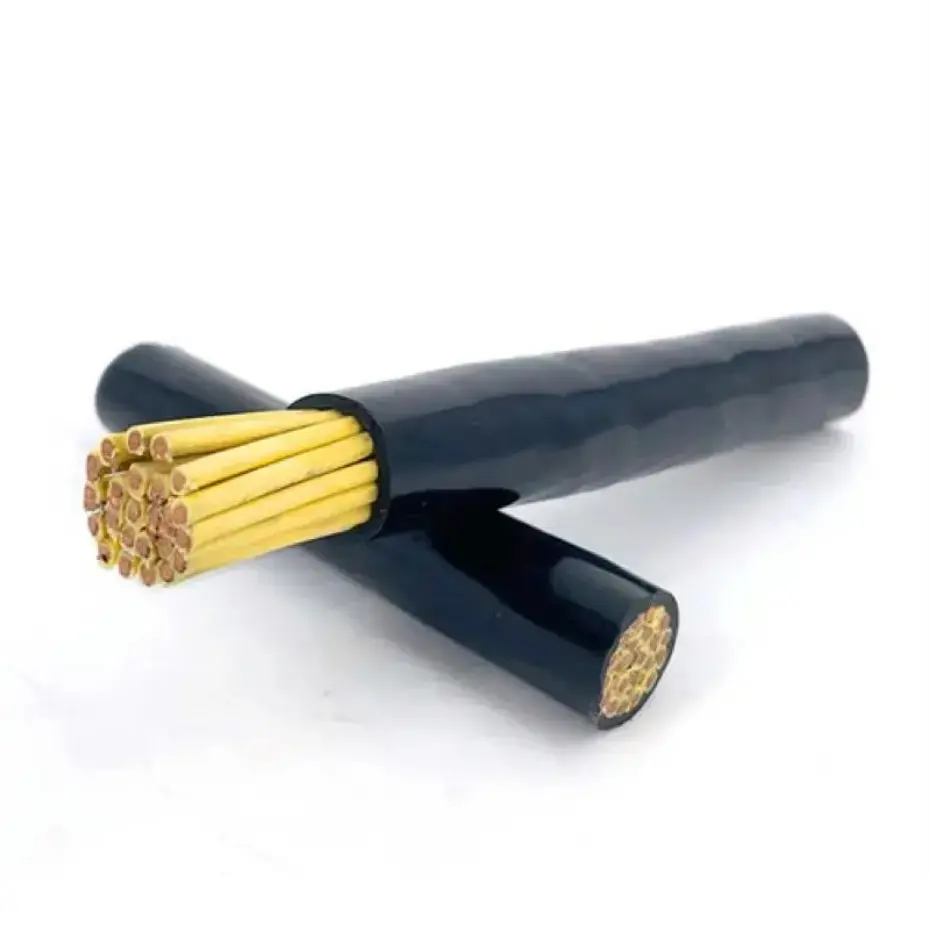

Kabel Kontrol Fleksibel PVC Tembaga

Model Produk Dasar: KVVR

Kabel Kontrol Fleksibel PVC Tembaga adalah kabel kontrol 450/750V yang dibangun di sekitar konduktor tembaga terdampar serta insulasi dan selubung PVC. Konstruksi konduktor yang fleksibel memungkinkan kabel mengikuti jalur perutean yang lebih ketat daripada konduktor padat atau kaku, yang berguna ketika kabel kontrol harus melewati lemari, baki, saluran, atau sambungan peralatan. Peran utamanya adalah transmisi sinyal kontrol, pengukuran dan pemantauan dalam sistem kelistrikan bertegangan rendah.

Untuk rangkaian kontrol otomatis dan bantu, penampang konduktor, jumlah inti, metode pemasangan, dan hambatan listrik penting saat menentukan kabel. Ukuran konduktor yang tersedia mencakup persyaratan umum kabel kontrol, sementara konfigurasi inti yang berbeda dapat dipilih sesuai dengan desain sirkuit.

Tabel Parameter Teknis Produk

Konstruksi dan Karakteristik Kelistrikan

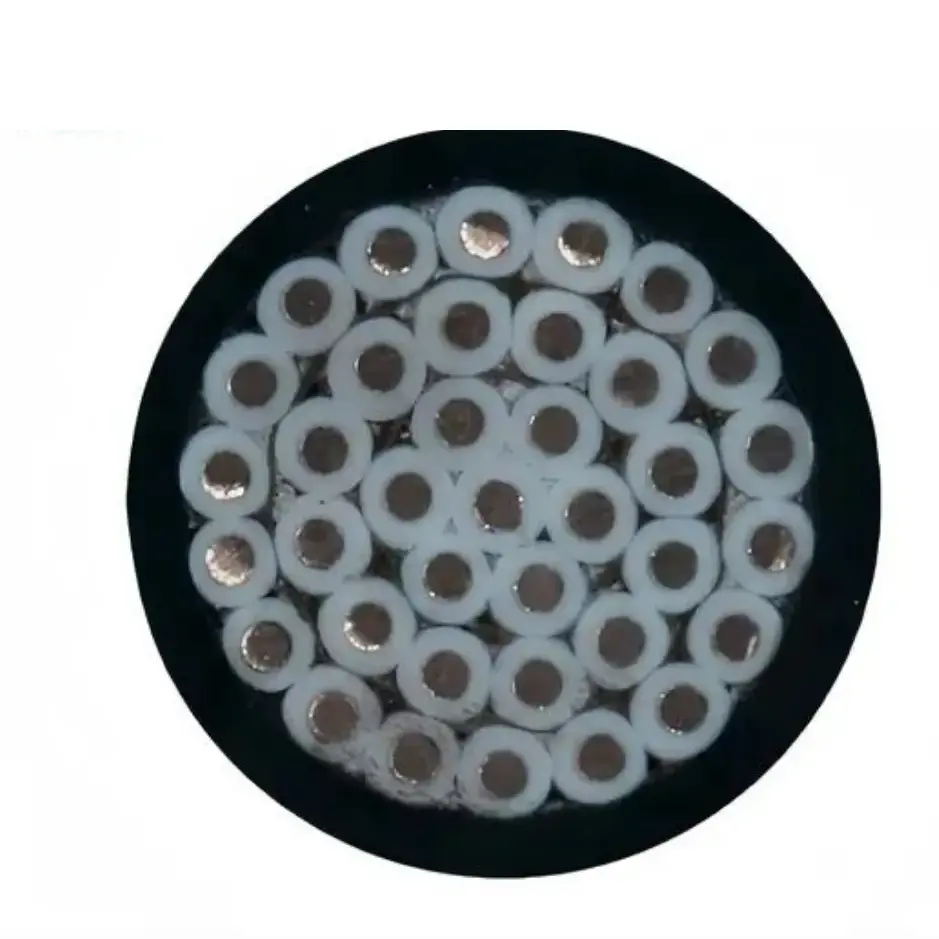

Konduktor Tembaga Terdampar

Konduktor terdiri dari beberapa helai tembaga halus, bukan konduktor padat tunggal. Konstruksi ini memberikan fleksibilitas mekanis yang diperlukan untuk mengarahkan kabel kontrol di sekitar terminal, komponen kabinet, dan sistem manajemen kabel. Resistansi konduktor pada 20℃ disediakan dalam tabel spesifikasi untuk kondisi logam tidak berlapis dan berlapis.

Isolasi dan Selubung PVC

PVC digunakan sebagai bahan isolasi utama di sekitar konduktor, dengan konstruksi kabel menyediakan pemisahan listrik antara masing-masing konduktor dan lingkungan sekitarnya. Ketebalan insulasi yang tercantum bervariasi menurut penampang konduktor, sehingga spesifikasi dapat diperiksa terhadap persyaratan rangkaian yang diinginkan.

Kabel Kontrol 450/750V

Peringkat 450/750V menempatkan kabel ini dalam rentang kontrol tegangan rendah dan kabel tambahan yang umum. Ini dimaksudkan untuk rangkaian kontrol dan pemantauan kelistrikan, bukan sebagai pengganti kabel daya yang dipilih untuk transmisi tegangan tinggi. Seleksi akhir harus mengikuti persyaratan tegangan, arus, instalasi dan peralatan dari rangkaian lengkap.

Skenario Aplikasi

Kabel Kontrol Fleksibel Tembaga PVC digunakan dalam sirkuit kontrol dan tambahan di mana rute pengkabelan mencakup lemari, sambungan peralatan, atau lokasi lain yang memerlukan penanganan lebih mudah selama pemasangan.

1. Industri Tenaga Listrik: Kabinet kendali di ruang distribusi tenaga listrik, kabel kendali genset, dan sirkuit sinyal sekunder untuk gardu induk.

2. Otomatisasi Industri: Kabel kontrol internal untuk peralatan lini produksi, peralatan mesin, kipas angin, pompa air, dan peralatan pengeringan.

3. Proyek Pendukung Gedung: Modul kendali AC sentral, lemari kendali elevator, ruang mesin bawah tanah, dan sistem penghubung penerangan gedung.

4. Manufaktur Metalurgi: Konsol operasi otomatis dan koneksi sinyal untuk peralatan produksi di bengkel industri.

5. Proyek Pendukung Umum: Sirkuit kendali listrik untuk peralatan penghubung proteksi kebakaran dan peralatan pengolahan limbah perlindungan lingkungan.

Masalah Pengkabelan Praktis Tertangani

1. Perutean Melalui Ruang Terbatas

Lemari kendali dan peralatan sering kali berisi beberapa terminal, komponen, dan jalur kabel dalam ruang terbatas. Konduktor terdampar membuat kabel lebih mudah dirutekan dan diakhiri di tempat yang kurang nyaman untuk ditangani oleh konduktor kaku.

2. Mencocokkan Ukuran Konduktor dengan Sirkuit

Rangkaian kontrol tidak semuanya memerlukan penampang konduktor yang sama. Ukuran yang tersedia mulai dari 0,5mm² hingga 6mm² memungkinkan spesifikasi kabel disesuaikan dengan kebutuhan sirkuit, kondisi pemasangan, dan karakteristik kelistrikan peralatan yang terhubung.

3. Mengelola Pengkabelan Kontrol Multi-Inti

Menggunakan kabel multi-inti dapat menyederhanakan pengorganisasian sirkuit kontrol dan pemantauan terkait. Kuantitas inti harus ditentukan dari jumlah sinyal yang diperlukan, sirkuit cadangan, dan susunan kabel peralatan.

4. Menjaga Konsisten Parameter Kelistrikan

Resistansi konduktor dan ketebalan insulasi merupakan parameter terukur yang dapat diperiksa terhadap konstruksi kabel yang ditentukan. Untuk pengadaan proyek, penampang melintang yang diperlukan, konfigurasi inti, dan dokumentasi teknis yang berlaku harus dikonfirmasi sebelum produksi atau pengiriman.

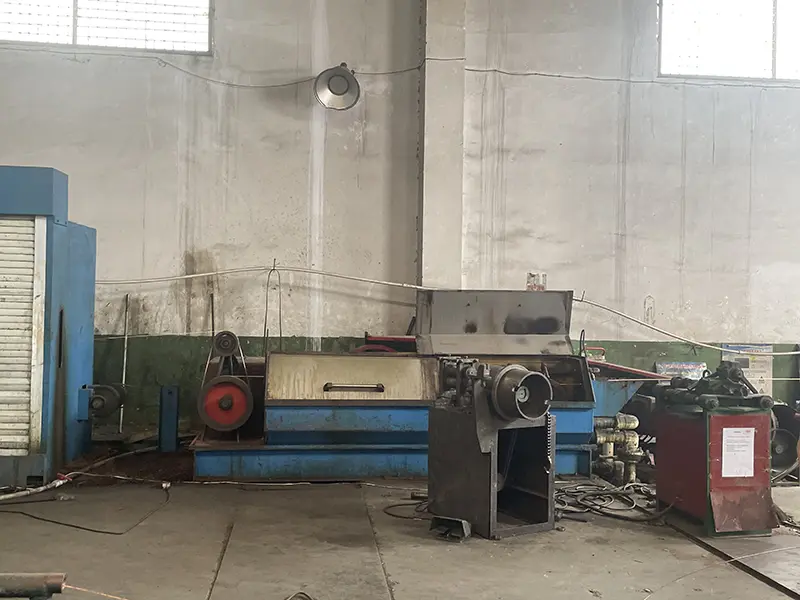

Verifikasi Manufaktur dan Mutu

Untuk pengadaan kabel kendali, penilaian kualitas harus fokus pada spesifikasi bahan yang dapat ditelusuri dan parameter produksi yang dapat diukur, bukan hanya pada penampilannya saja. Pemeriksaan yang relevan dapat mencakup konstruksi konduktor, resistansi konduktor, dimensi insulasi, dan pemeriksaan kabel jadi sesuai dengan persyaratan produk yang berlaku.

Qiancheng dapat memberikan spesifikasi produk dan informasi teknis terkait untuk pemilihan proyek. Untuk pesanan massal atau proyek, model yang diperlukan, penampang konduktor, jumlah inti, panjang kabel, pengemasan dan dokumentasi harus dikonfirmasi sebelum pemrosesan pesanan.

Panduan Pemilihan Spesifikasi

Saat memilih jenis kabel kontrol ini, beberapa parameter harus dipertimbangkan bersama-sama daripada memilih ukuran konduktor secara terpisah.

1. Penampang Konduktor: Pilih sesuai dengan beban listrik, fungsi sirkuit, dan persyaratan perkabelan yang berlaku.

2. Jumlah Inti: Tentukan jumlah rangkaian kontrol, pemantauan, dan bantu yang perlu dibawa oleh kabel.

3. Metode Pemasangan: Periksa apakah kabel akan disalurkan melalui kabinet, baki, saluran, atau sambungan peralatan dan pertimbangkan fleksibilitas yang diperlukan.

4. Parameter Kelistrikan: Konfirmasikan tegangan pengenal dan resistansi konduktor yang diijinkan terhadap persyaratan sistem kontrol yang terhubung.

5. Dokumentasi Proyek: Untuk pesanan teknik atau ekspor, konfirmasikan lembar spesifikasi yang diperlukan, catatan inspeksi, dan dokumen teknis lainnya sebelum pengiriman.

Pertanyaan Umum

1. Berapa voltase pengenal Kabel Kontrol Fleksibel PVC Tembaga ini?

Tegangan pengenalnya adalah 450/750V. Kabel ini menggunakan konduktor tembaga terdampar dengan insulasi PVC dan ditujukan untuk kontrol tegangan rendah dan sirkuit bantu.

2. Ukuran konduktor apa yang tersedia?

Tabel spesifikasi mencakup penampang nominal dari 0,5mm² hingga 6mm². Pemilihan sebenarnya harus didasarkan pada persyaratan kelistrikan dan kondisi pemasangan rangkaian kontrol.

3. Dapatkah Anda memberikan spesifikasi teknis lengkap untuk pemilihan proyek?

Ya. Informasi teknis dapat diberikan untuk ukuran konduktor dan konfigurasi kabel yang berlaku, termasuk diameter konduktor, ketebalan isolasi PVC, dan resistansi konduktor 20℃ DC.

4. Di mana kabel ini biasa digunakan?

Hal ini dapat digunakan dalam lemari kontrol distribusi daya, peralatan otomasi industri, sistem kontrol lift, kontrol AC sentral, peralatan metalurgi dan sistem kontrol listrik perlindungan lingkungan.

5. Bagaimana sebaiknya kabel dipilih untuk sistem kontrol baru?

Konfirmasikan tegangan pengenal, penampang konduktor, jumlah inti yang diperlukan, rute pemasangan, dan kondisi lingkungan terlebih dahulu. Spesifikasi kabel kemudian dapat disesuaikan dengan kebutuhan listrik dan mekanik sistem.

6. Dapatkah panjang kabel dan spesifikasi lainnya disesuaikan?

Panjang kabel dan persyaratan konfigurasi dapat didiskusikan sesuai proyek. Untuk pesanan non-standar, ukuran konduktor, jumlah inti, panjang, pengemasan, dan dokumentasi teknis yang diperlukan harus dikonfirmasi sebelum produksi.
