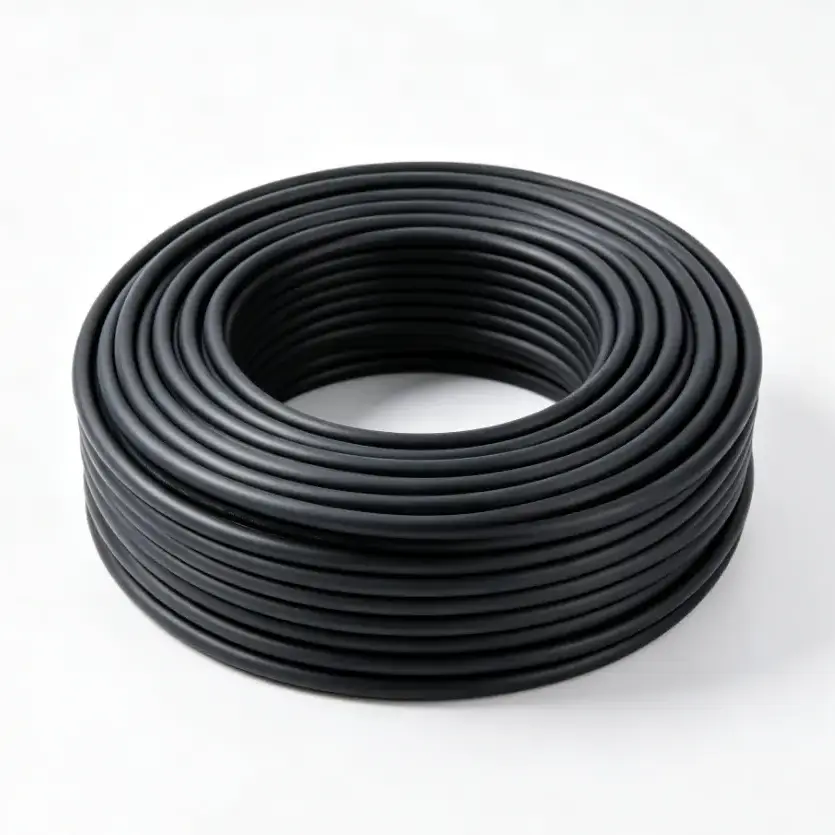

Kabel Kontrol Suhu Tinggi

Model Dasar: KGG, KFF, dll. Bahan isolasi: karet silikon atau fluoroplastik.

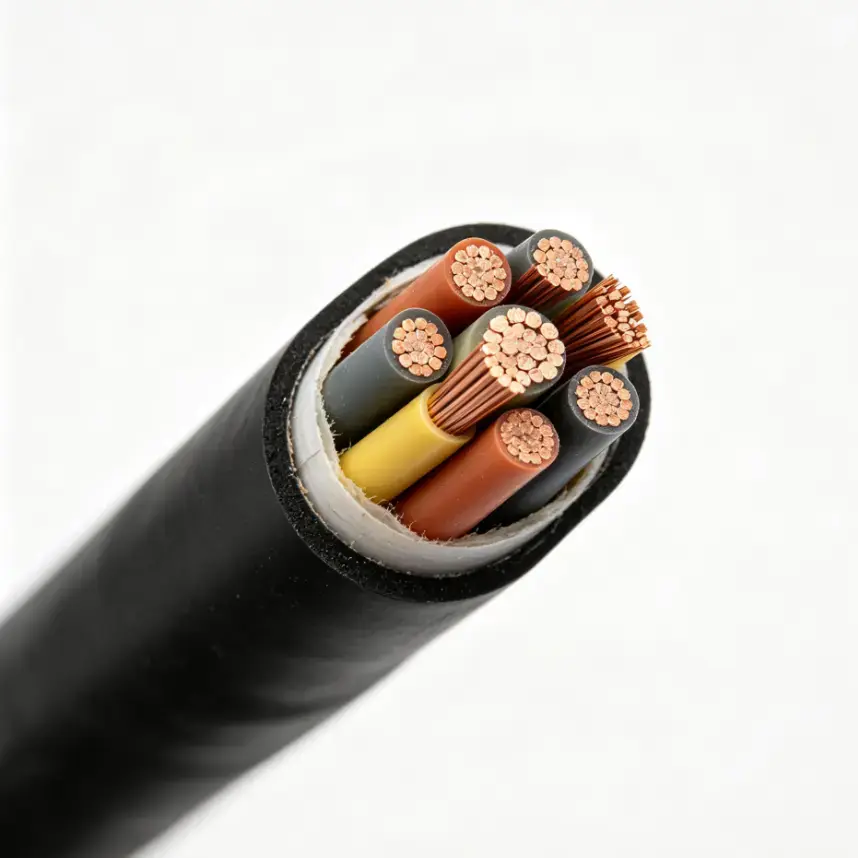

Kabel Kontrol Suhu Tinggi adalah kabel tujuan khusus untuk mentransmisikan sinyal kontrol dan pemantauan di lingkungan kerja bersuhu tinggi. Ia menggunakan tembaga bebas oksigen dengan kemurnian tinggi sebagai konduktor, dengan karet silikon atau insulasi fluoroplastik dan struktur pelindung dan selubung pelindung opsional. Konduktor multi-untai memberikan fleksibilitas untuk perkabelan peralatan, sedangkan bahan insulasi dan selubung dapat dipilih sesuai dengan suhu pengoperasian dan kondisi sekitar.

Konstruksi ini ditujukan untuk aplikasi di mana ketahanan suhu merupakan bagian penting dalam pemilihan kabel. Aplikasi yang umum termasuk metalurgi, perlakuan panas, tungku industri, peralatan pemrosesan termal, dan sistem kontrol industri lainnya. Spesifikasi kabel sebenarnya harus dipilih berdasarkan suhu kontinu, suhu puncak, kebutuhan listrik, kondisi pemasangan dan paparan terhadap minyak, kelembapan, atau media korosif.

Spesifikasi Produk Dimensi dan Tabel Parameter Teknis

Bahan dan Konstruksi

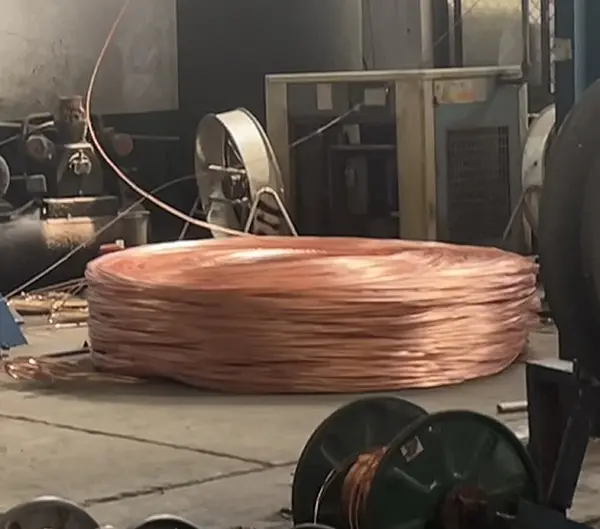

1. Konduktor tembaga bebas oksigen dengan kemurnian tinggi

Konduktor terbuat dari tembaga bebas oksigen dengan kemurnian tinggi dalam konstruksi fleksibel multi-untai. Dibandingkan dengan konduktor padat yang kaku, struktur terdampar lebih cocok untuk routing di sekitar peralatan dan lemari kontrol. Penampang konduktor yang tersedia adalah 0,5mm² hingga 10mm² sesuai dengan rentang spesifikasi yang tercantum.

2. Karet silikon atau insulasi fluoroplastik

Karet silikon dan fluoroplastik memberikan opsi insulasi tahan suhu untuk berbagai kondisi pengoperasian. Pemilihan material harus mempertimbangkan suhu kerja terus menerus, paparan suhu jangka pendek, persyaratan mekanis dan lingkungan sekitar, bukan suhu saja.

3. Pelindung opsional untuk sirkuit kontrol

Kabel dapat dilengkapi dengan jalinan kawat tembaga atau pembungkus pita tembaga bila diperlukan pelindung. Tingkat cakupan pelindung yang ditentukan adalah ≥80%. Pelindung sangat relevan jika sirkuit kontrol atau pemantauan dipasang dekat dengan peralatan yang dapat menimbulkan interferensi listrik.

4. Beberapa pilihan bahan selubung

Selubung luar dapat menggunakan PVC tahan api bebas halogen rendah suhu tinggi, karet silikon, senyawa selubung fluoroplastik atau nitril. Konstruksi yang tersedia memberikan kombinasi ketahanan suhu dan ketahanan yang berbeda terhadap minyak, asam, alkali, dan kondisi industri lainnya.

Pertimbangan Kinerja dan Aplikasi

Temperatur kerja kabel kendali ditentukan oleh konstruksi kabel secara keseluruhan, termasuk konduktor, insulasi, selubung dan kondisi pemasangan. Oleh karena itu, tingkat suhu, paparan lingkungan, dan persyaratan kelistrikan harus dikonfirmasi bersama sebelum memilih spesifikasi.

1. Persyaratan suhu jangka panjang dan jangka pendek

Nilai suhu pengoperasian jangka panjang yang tersedia adalah 90℃, 180℃, dan 200℃. Tergantung pada konstruksi yang dipilih, suhu puncak jangka pendek dapat mencapai 250℃ hingga 280℃. Karet silikon dan versi fluoroplastik FEP juga dapat menahan suhu hingga -60℃. Nilai yang dipilih harus sesuai dengan profil suhu peralatan yang sebenarnya.

2. Kinerja listrik untuk rangkaian kontrol dan pemantauan

Konduktor tembaga bebas oksigen menyediakan jalur listrik yang diperlukan untuk sinyal kontrol dan pemantauan, sedangkan resistansi isolasi dan tegangan tahan memberikan indikator kinerja listrik yang dapat diukur. Apabila interferensi elektromagnetik menjadi perhatian, jalinan tembaga atau pelindung pita tembaga dapat ditentukan.

3. Ketahanan terhadap kondisi kerja industri

Area bersuhu tinggi mungkin juga mengandung minyak, kelembapan, debu, zat asam atau basa. Oleh karena itu, selubung harus dipilih sesuai dengan media sekitarnya yang sebenarnya. Pilihan selubung karet silikon, fluoroplastik, dan nitril dapat dipertimbangkan untuk berbagai kombinasi suhu dan paparan lingkungan.

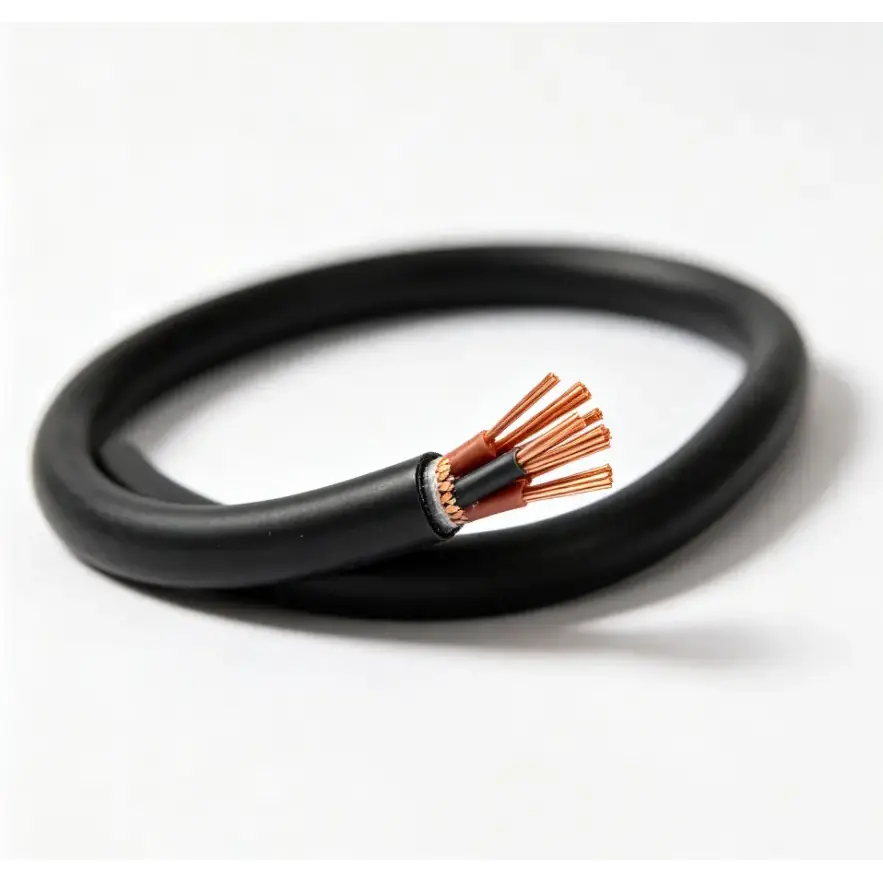

4. Pemasangan fleksibel di sekitar peralatan

Konstruksi konduktor multi-untai mendukung perutean fleksibel di sekitar mesin industri, lemari kontrol, dan peralatan termal. Kuantitas inti, penampang konduktor, dan konstruksi kabel secara keseluruhan harus disesuaikan dengan ruang pemasangan yang tersedia dan persyaratan sirkuit.

Aplikasi Industri Khas

Kabel ini digunakan untuk sirkuit kontrol, pemantauan, dan sinyal di lingkungan industri di mana suhu tinggi mempengaruhi pemilihan kabel. Aplikasi yang umum meliputi:

●Peralatan metalurgi dan pengolahan logam

●Saluran perlakuan panas dan peralatan pemrosesan termal

●Tungku industri dan sistem pemanas

●Mesin produksi bersuhu tinggi

●Kabinet kendali industri dan sambungan peralatan

●Sirkuit pemantauan dan kontrol suhu

●Peralatan terkena minyak, kelembapan, debu, atau media industri korosif

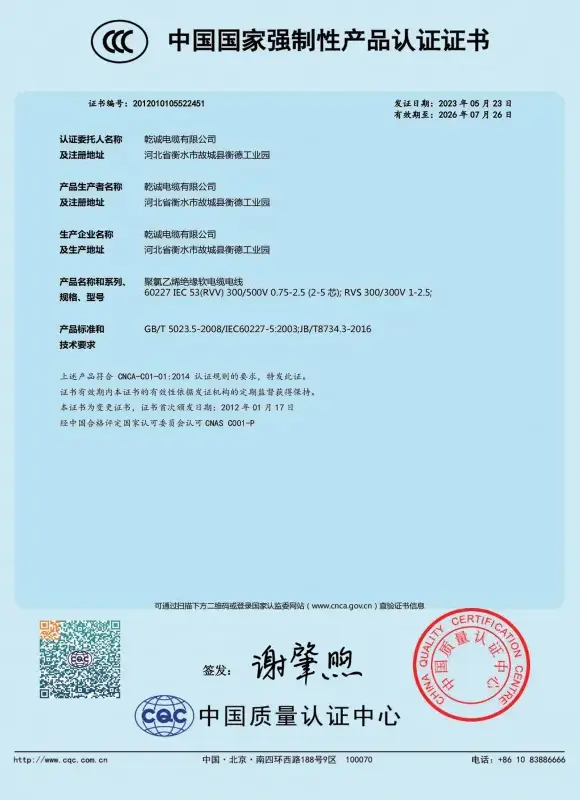

Pengendalian Mutu dan Verifikasi Teknis

Untuk pengadaan kabel industri, verifikasi produk harus fokus pada konstruksi terukur dan parameter kelistrikan. Item utama meliputi bahan konduktor, penampang konduktor, kuantitas inti, bahan insulasi, konstruksi selubung, tegangan pengenal, resistansi isolasi, resistansi konduktor, dan tegangan tahan.

Inspeksi produksi dapat mencakup pemeriksaan dimensi, pengujian resistansi konduktor, pengujian resistansi isolasi, dan pengujian tegangan tahan frekuensi daya sesuai dengan spesifikasi produk yang berlaku. Untuk pesanan teknik dan ekspor, dokumentasi teknis dan catatan pengujian dapat dikonfirmasi sesuai dengan spesifikasi yang diperlukan dan kondisi proyek.

Apa yang Harus Dikonfirmasi Sebelum Memesan?

Untuk spesifikasi kabel kontrol suhu tinggi, informasi berikut harus dikonfirmasi sebelum penawaran atau produksi:

●Suhu pengoperasian terus-menerus dan kemungkinan suhu puncak jangka pendek

●Penampang konduktor yang diperlukan dan jumlah inti

●Persyaratan voltase terukur dan kinerja kelistrikan

●Apakah diperlukan pelindung jalinan tembaga atau pita tembaga

●Bahan selubung yang dibutuhkan dan ketahanan terhadap lingkungan

●Paparan terhadap minyak, asam, alkali, kelembapan, debu, atau media korosif

●Performa tahan api atau tahan api yang diperlukan

●Panjang kabel, kemasan dan persyaratan dokumentasi teknis

Pertanyaan Umum

1. Berapa suhu yang dapat ditahan oleh Kabel Kontrol Suhu Tinggi ini secara terus menerus?

Nilai suhu pengoperasian jangka panjang yang tersedia meliputi 90℃, 180℃, dan 200℃. Tergantung pada konstruksi yang dipilih, suhu puncak jangka pendek dapat mencapai 250℃ hingga 280℃. Karet silikon dan versi fluoroplastik FEP juga dapat menahan suhu rendah hingga -60℃.

2. Bahan konduktor apa yang digunakan?

Konduktor menggunakan tembaga bebas oksigen dengan kemurnian tinggi dalam konstruksi fleksibel multi-untai. Penampang konduktor yang tersedia adalah 0,5mm² hingga 10mm² sesuai dengan spesifikasi teknis yang tercantum.

3. Bisakah pelindung ditambahkan?

Ya. Pelindung opsional mencakup jalinan kawat tembaga atau pembungkus pita tembaga, dengan tingkat cakupan pelindung tertentu sebesar ≥80%. Struktur pelindung dapat dipilih sesuai dengan sistem kontrol dan lingkungan elektromagnetik.

4. Dapatkah Anda menyesuaikan inti kabel, penampang, pelindung, dan tingkat tahan api?

Ya. Konstruksi yang terdaftar mendukung 2 hingga 61 inti dan penampang konduktor dari 0,5mm² hingga 10mm². Persyaratan pelindung, bahan selubung, tahan api atau tahan api, dan panjang kabel dapat dikonfirmasikan sesuai dengan aplikasi dan spesifikasi teknis.

5. Apakah kabel cocok untuk paparan minyak, asam dan alkali?

Pilihan selubung yang tersedia meliputi karet silikon, fluoroplastik, senyawa selubung nitril, dan PVC tahan suhu tinggi. Jika terdapat minyak, asam, alkali, kelembapan atau media korosif, bahan selubung harus dipilih sesuai dengan lingkungan kerja sebenarnya.

6. Informasi apa yang diperlukan untuk pesanan perdagangan luar negeri dalam jumlah besar?

Harap berikan penampang konduktor yang diperlukan, jumlah inti, suhu pengoperasian, tegangan pengenal, persyaratan pelindung, bahan selubung, panjang kabel, lingkungan aplikasi, dan standar teknis yang berlaku. Rincian ini memungkinkan konstruksi kabel dan spesifikasi produksi dikonfirmasi sebelum penawaran.
